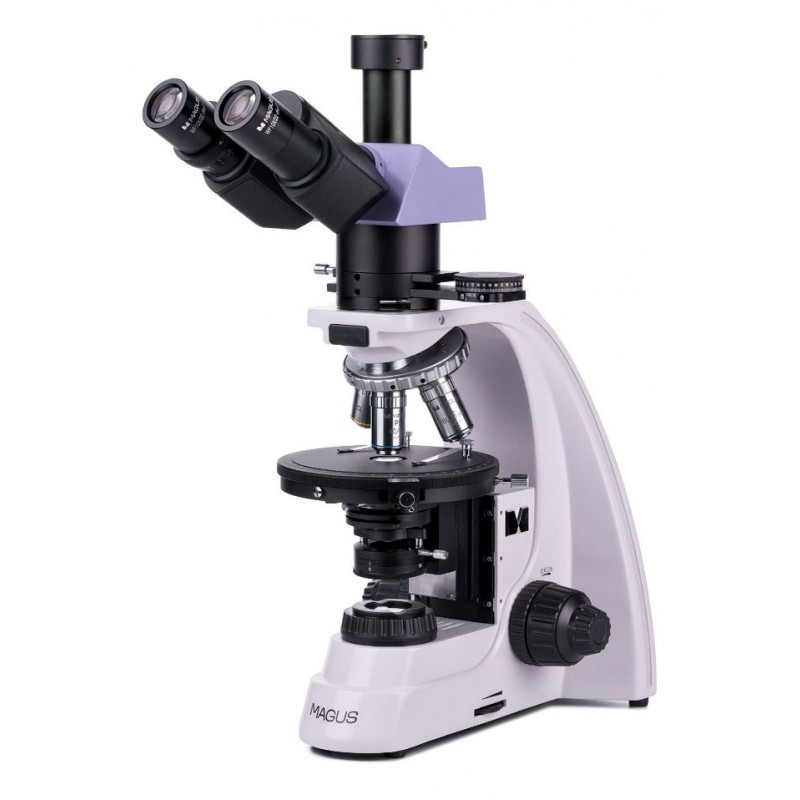

Microscop polarizant MAGUS Pol 800

Microscopul este conceput pentru studiul probelor geologice, biologice și polimerice anizotrope în lumină polarizată și transmisă.

Un microscop polarizant folosește birefringența unui specimen anizotrop pentru a furniza o imagine. Lumina polarizată în plan, când trece printr-un specimen anizotrop, se împarte în două fascicule și schimbă planul de polarizare. Analizorul aduce vibrațiile fasciculelor în același plan și axă, provocând astfel interferențe distructive și constructive între cele două fronturi de undă. Imaginea luminoasă, cu contrast ridicat, își schimbă culoarea atunci când scena se rotește.

Acest microscop are obiective fără efort. Tubul intermediar ține analizorul și lentila Bertrand și are o fantă pentru compensatoare. Microscopul este utilizat în cristalografie, petrografie, mineralogie, criminalistică, medicină și alte domenii ale științei.

Cap de microscop

Cap trinocular cu obiective acromatice in plan infinit. Dispozitivele digitale de captare a imaginilor sunt montate în tubul trinocular. Butonul de selectare a traseului luminii pentru ocular/cameră vă permite să direcționați fasciculul de lumină către camera digitală sau către tuburile ocularului. Reglarea dioptriei este pe tubul din stânga.

Piesa nasului rotativ

Cinci obiective. Un obiectiv suplimentar poate fi instalat și într-un slot liber pentru a obține o mărire suplimentară. Designul portbagajului rotativ („departe de observator”) eliberează spațiu în partea din față a scenei, astfel încât utilizatorul să poată vedea obiectivul introdus în calea optică. Fantele rotative ale portbagajului sunt centrate pentru a alinia axa optică a obiectivului și a microscopului.

Obiective

Obiectivele acromatice cu plan infinit sunt concepute special pentru observații cu lumină polarizată: Optica fără deformare asigură că birefringența provine de la specimen și nu de la elementele optice. Proiectat pentru utilizare cu lamele de acoperire cu grosimea de 0,17 mm.

Mecanism de focalizare

Butoanele de focalizare coaxiale grosiere și fine sunt situate în partea de jos a suportului pe ambele părți. Utilizatorul își poate pune mâinile pe masă și poate lua o poziție relaxată în timp ce observă. Ajustarea focalizării este lină și fără efort.

Designul mecanismului de focalizare asigură ajustarea rapidă a microscopului după schimbarea obiectului de studiu. În acest scop, un buton de blocare a focalizării grosiere este situat în partea dreaptă. Tensiunea grosieră poate fi reglată prin rotirea inelului din partea stângă.

Etapă

Etapa se rotește la 360° pentru a vedea schimbarea culorii probei atunci când polarizatorul și analizorul sunt în orientare încrucișată. Scena are o gradație a unghiului de rotație. Cu scara vernier, măsurătorile se fac cu o precizie de 0,1°.

Scena poate fi centrată cu două șuruburi deoarece analiza unui obiect anizotrop în lumină polarizată necesită alinierea precisă a axei de rotație a scenei cu axa optică a microscopului.

Sursă de lumină

Becurile cu halogen emit lumină cu o temperatură de culoare care permite lucrul confortabil. Becul de 30 W este suficient de strălucitor pentru a putea fi observat cu obiectivele de mărire de 4x până la 100x care sunt utilizate pentru microscopia cu câmp luminos și cu lumină polarizată.

Iluminare cu lumină transmisă

Iluminare Köhler: diafragmă de câmp reglabilă; Condensator Abbe centrat și reglabil pe înălțime, cu diafragmă cu deschidere reglabilă și lentilă auxiliară pivotantă. NA = 1,25. Polarizatorul este rotativ la 0-360°, cu patru unghiuri de rotație de 0°, 90°, 180°, 270° pe scară. Analizorul se rotește la 360°, iar scara vernier de pe analizor asigură măsurarea precisă a unghiului.

Iluminare Köhler

Configurația de iluminare Köhler îmbunătățește calitatea imaginii unui specimen. Cu o astfel de iluminare, puteți obține rezoluția maximă pentru fiecare obiectiv și iluminarea uniformă a câmpului vizual fără întunecare la margini. Obiectul de studiu este focalizat și artefactele din imagine sunt îndepărtate.

Studierea probelor în lumină polarizată

Tubul intermediar ține analizorul și lentila Bertrand și are o fantă pentru compensatoare. Analizorul este introdus în calea luminii pentru a observa obiectele în lumină polarizată. Când polarizatorul și analizorul se rotesc, unghiul de polarizare se modifică. Puteți obține o poziție reciproc perpendiculară setând ambele filtre în poziția „0”. Când suportul microscopului este rotit, în funcție de unghiul de polarizare, suprafața probei reflectă lumina diferit. Lentila Bertrand este folosită pentru studii conoscopice. Compensatoarele sunt proiectate pentru a spori contrastul probelor cu birefringență slabă.

Accesorii

Există o linie de accesorii concepute special pentru acest microscop.

Obiectivele suplimentare pot fi utilizate pentru studierea obiectelor de până la 0,22µm.

Ocularele extind intervalul de mărire al microscopului. Ocularele suplimentare vă vor ajuta să utilizați întregul potențial al unui obiectiv care este folosit mai des.

O cameră digitală care scoate imaginea microscopului pe un monitor, stochează fișiere și care are un software care realizează măsurători în timp real ale specimenelor. O lamă de calibrare pentru măsurarea obiectelor care poate fi combinată cu un ocular cu o scală sau cu software-ul camerei.

Caracteristici cheie:

• Studiul probelor anizotrope în lumină polarizată și transmisă
• Sursă puternică de lumină transmisă cu halogen de 30 W care oferă lumină naturală strălucitoare
• Lentila Bertrand pentru conoscopie și ortoscopie, compensatoare și iluminare Köhler
• Cap trinocular cu tub trinocular pentru montarea unei camere digitale; Divizarea fasciculului 100:0 și 0:100
• Planificarea obiectivelor acromatice fără deformare elimină efectele optice false
• Aliniere convenabilă a fantelor pentru pinza nasului rotativ și a scenei
• Scenă rotundă rotativă cu scară vernier pentru măsurarea precisă a unghiului
• Gamă largă de accesorii opționale

Setul include:

• Bază cu o intrare de putere, sursă de lumină transmisă și condensator, mecanism de focalizare, scenă și piesa rotativă
• Cap trinocular
• Tub intermediar cu lentilă Bertrand, un analizor și o fantă de compensare
• Compensatoare: compensator λ, compensator λ/4, pană de cuarț
• Obiectiv acromatic cu plan infinit: PL 4x/0,10 WD 21mm
• Obiectiv acromatic cu plan infinit: PL 10x/0,25 WD 5,0 mm
• Obiectiv acromatic cu plan infinit: PL 40x/0,65 (încărcat cu arc) WD 0,66 mm
• Obiectiv acromatic cu plan infinit: PL 60x/0,80 (încărcat cu arc) WD 0,46 mm
• Ocular 10x/22mm cu relief lung pentru ochi (2 buc.)
• Ocular 10x/22mm cu scară. Valoarea scării: 0,1 mm
• Adaptor C-mount 1x
• Cheie hexagonală
• Cablu de alimentare
• Capac de praf
• Manual de utilizare si card de garantie

Specificații

ID produs 82911

Marca MAGUS

Garantie 5

EAN 5905555018508

Dimensiunea pachetului (Lxlxh) 43,1x27,1x63

Greutate de livrare 14,5

Tip biologic, lumina/optic

Cap trinocular

Duza Siedentopf

Unghi de înclinare a capului 30 °

Mărire, x 40–600 configurație de bază (*opțional: 40–1000/1250/1500/2000/2500)

Diametrul tubului ocular, mm 30

Oculare 10х/22mm, relief ocular: 10mm; 10x/22mm cu o scară (*opțional: 10x/22mm cu reticulat, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiective plan infinit acromatic, fără deformare: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opțional: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (ulei); PL 100x/0,8 (uscat)); înălțime parafocală 45 mm, concepută pentru lucrul cu lamele de acoperire cu grosimea de 0,17 mm

Piesa rotativa pentru 5 obiective, centrare

Distanta de lucru, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (ulei)); 2,02 (100x (uscat))

Distanța interpupilară, mm 48 — 75

Scenă, mm Ø150

Scena dispune de rotație la 360 °, centrare, gradare de 1 ° a unghiului de rotație; o scară vernier pentru măsurarea unghiurilor cu o precizie de 0,1°

Reglarea dioptriei ocularului, dioptrii ±5 (pe tubul din stânga)

Condensator Abbe condensator NA 1.25 cu o diafragmă cu deschidere reglabilă și o lentilă pivotantă

Diafragmă cu deschidere reglabilă, diafragmă reglabilă pentru câmp iris

Focalizare coaxială, focalizare grosieră (21 mm, 39,8 mm/cerc, cu un buton de blocare și butonul de reglare a tensiunii) și focalizare fină (0,002 mm)

Iluminare cu halogen

Reglarea luminozității da

Alimentare 220±22V, 50Hz, retea AC

Lampă cu halogen tip sursă de lumină: 12V/30W

Interval de temperatură de funcționare, °C 5...+35

Utilizatori cu experiență la nivel de utilizator, profesioniști

Nivel de dificultate de asamblare și instalare complicat

Polarizator cu semne de 0°, 90°, 180°, 270° pe scară; Rotire la 360°

Analizor încorporat cu tub intermediar cu rotație 0–360°; o scară vernier pentru măsurarea unghiurilor cu o precizie de 0,1°; lentila Bertrand; fantă pentru instalarea compensatoarelor

Compensator λ compensator; compensator λ/4; pană de cuarț

Aplicatii de laborator/medicale

Locația de iluminare mai mică

Metoda de cercetare câmp luminos, polarizare

Husă/carcă/pungă în husă de praf
