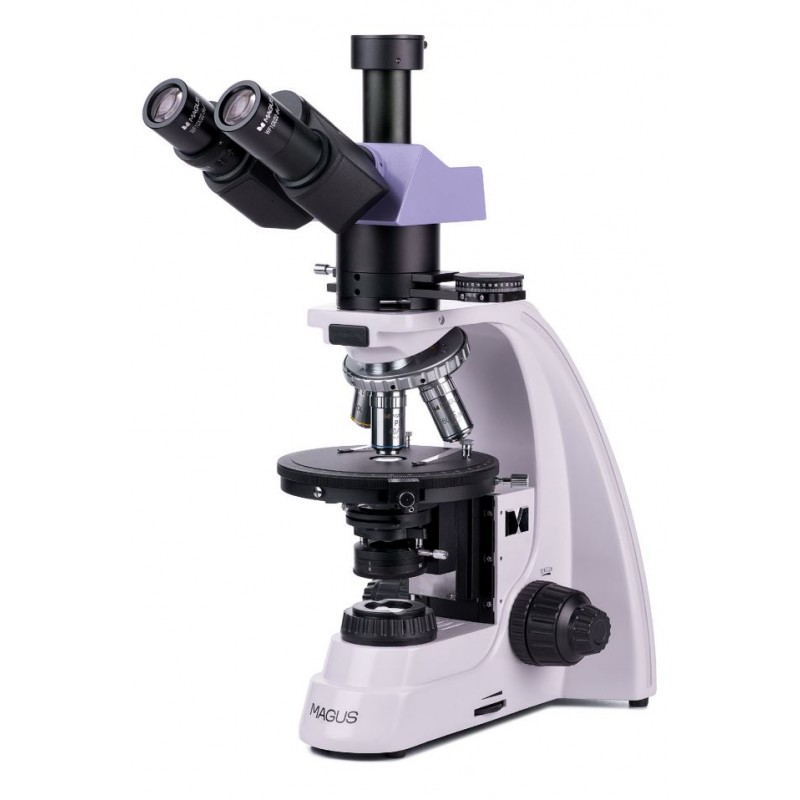

Mikroskop polaryzacyjny MAGUS Pol 800

Mikroskop przeznaczony jest do badania anizotropowych próbek geologicznych, biologicznych i polimerowych w świetle spolaryzowanym i przechodzącym.

Mikroskop polaryzacyjny wykorzystuje dwójłomność próbki anizotropowej do uzyskania obrazu. Światło spolaryzowane płasko, przechodząc przez próbkę anizotropową, rozdziela się na dwie wiązki i zmienia płaszczyznę polaryzacji. Analizator sprowadza drgania wiązek do tej samej płaszczyzny i osi, powodując w ten sposób wystąpienie destrukcyjnej i konstruktywnej interferencji pomiędzy dwoma czołami fal. Jasny obraz o wysokim kontraście zmienia kolor, gdy scena się obraca.

Mikroskop ten posiada obiektywy odporne na naprężenia. Tubus pośredni mieści analizator i soczewkę Bertranda oraz posiada gniazdo na kompensatory. Mikroskop znajduje zastosowanie w krystalografii, petrografii, mineralogii, kryminalistyce, medycynie i innych dziedzinach nauki.

Głowica mikroskopu

Głowica trójokularowa z celownikami achromatycznymi o planie nieskończoności. W tubusie trójokularowym zamontowane są cyfrowe urządzenia rejestrujące obraz. Pokrętło wyboru ścieżki światła okularu/aparatu umożliwia skierowanie wiązki światła na aparat cyfrowy lub tubusy okularu. Regulacja dioptrii znajduje się na lewym tubusie.

Obrotowy nosek

Pięć celów. W wolnym gnieździe można także zamontować dodatkowy obiektyw, aby uzyskać dodatkowe powiększenie. Konstrukcja noska obrotowego („z dala od obserwatora”) uwalnia przestrzeń z przodu stolika, dzięki czemu użytkownik może zobaczyć obiektyw umieszczony w torze optycznym. Szczeliny w nosku obrotowym są wyśrodkowane w celu wyrównania osi optycznej obiektywu i mikroskopu.

Cele

Obiektywy planarno-achromatyczne typu Infinity zostały zaprojektowane specjalnie do obserwacji w świetle spolaryzowanym: pozbawiona naprężeń optyka gwarantuje, że dwójłomność pochodzi z próbki, a nie z elementów optycznych. Przeznaczone do stosowania ze szkiełkami nakrywkowymi o grubości 0,17 mm.

Mechanizm ustawiania ostrości

Współosiowe pokrętła zgrubnej i dokładnej regulacji ostrości znajdują się w dolnej części stojaka po obu stronach. Użytkownik może położyć ręce na stole i przyjąć zrelaksowaną pozę podczas obserwacji. Regulacja ostrości przebiega płynnie i bez wysiłku.

Konstrukcja mechanizmu ogniskującego umożliwia szybką regulację mikroskopu po zmianie przedmiotu badań. W tym celu po prawej stronie umieszczono pokrętło blokady zgrubnej ostrości. Grubsze napięcie można regulować, obracając pierścień po lewej stronie.

Scena

Stolik obraca się o 360°, aby zobaczyć zmianę koloru próbki, gdy polaryzator i analizator znajdują się w orientacji skrzyżowanej. Stolik posiada stopniowanie kąta obrotu. Za pomocą noniusza pomiary dokonywane są z dokładnością do 0,1°.

Stolik można centrować za pomocą dwóch śrub, ponieważ analiza obiektu anizotropowego w świetle spolaryzowanym wymaga dokładnego ustawienia osi obrotu stolika z osią optyczną mikroskopu.

Źródło światła

Żarówki halogenowe emitują światło o temperaturze barwowej umożliwiającej komfortową pracę. Żarówka o mocy 30 W jest wystarczająco jasna, aby można było prowadzić obserwacje przy użyciu obiektywów o powiększeniu od 4 do 100 razy, które są używane w mikroskopii w jasnym polu i świetle spolaryzowanym.

Oświetlenie światłem przechodzącym

Oświetlenie Köhlera: regulowana przysłona polowa; centralnie umieszczony kondensor Abbego z możliwością regulacji wysokości, z regulowaną przysłoną aperturową i obrotową soczewką pomocniczą. NA = 1,25. Polaryzator można obracać w zakresie 0–360°, a na skali znajdują się cztery kąty obrotu: 0°, 90°, 180° i 270°. Analizator obraca się o 360°, a noniusz na analizatorze zapewnia dokładny pomiar kąta.

Oświetlenie Köhlera

Konfiguracja oświetlenia Köhlera poprawia jakość obrazu próbki. Dzięki takiemu oświetleniu można osiągnąć maksymalną rozdzielczość na każdym obiektywie oraz równomierne oświetlenie pola widzenia bez przyciemnień na krawędziach. Obiekt badania jest ostry, a artefakty obrazu zostają usunięte.

Badanie próbek w świetle spolaryzowanym

Tubus pośredni mieści analizator i soczewkę Bertranda oraz posiada gniazdo na kompensatory. Analizator umieszcza się na drodze światła w celu obserwacji obiektów w świetle spolaryzowanym. Kiedy polaryzator i analizator obracają się, zmienia się kąt polaryzacji. Pozycję wzajemnie prostopadłą można uzyskać ustawiając oba filtry w pozycji „0”. Kiedy statyw mikroskopu jest obracany, w zależności od kąta polaryzacji, powierzchnia próbki inaczej odbija światło. Do badań konoskopowych wykorzystuje się soczewkę Bertranda. Kompensatory mają na celu zwiększenie kontrastu próbek o słabej dwójłomności.

Akcesoria

Dostępna jest linia akcesoriów zaprojektowanych specjalnie dla tego mikroskopu.

Dodatkowe obiektywy można stosować do badania obiektów o średnicy do 0,22 µm.

Okulary poszerzają zakres powiększeń mikroskopu. Dodatkowe okulary pomogą Ci w pełni wykorzystać potencjał częściej używanego obiektywu.

Aparat cyfrowy, który wyświetla obraz mikroskopu na monitorze, przechowuje pliki i jest wyposażony w oprogramowanie dokonujące pomiarów próbek w czasie rzeczywistym. Szkiełko kalibracyjne do pomiaru obiektów, które można połączyć z okularem ze skalą lub oprogramowaniem kamery.

Kluczowe cechy:

• Badanie próbek anizotropowych w świetle spolaryzowanym i przechodzącym
• Mocne, halogenowe źródło światła przechodzącego o mocy 30 W, które zapewnia jasne, naturalne światło
• Soczewka Bertranda do konoskopii i ortoskopii, kompensatory i oświetlenie Köhlera
• Głowica trójokularowa z tubusem trójokularowym do montażu aparatu cyfrowego; Podział wiązki 100:0 i 0:100
• Planowane, achromatyczne obiektywy pozbawione naprężeń eliminują fałszywe efekty optyczne
• Wygodne ustawienie szczelin nasadki obrotowej i stolika
• Obrotowy okrągły stolik ze skalą noniusza do precyzyjnego pomiaru kąta
• Szeroka gama opcjonalnych akcesoriów

Zestaw zawiera:

• Podstawa z wejściem zasilania, źródłem światła przechodzącego i kondensorem, mechanizmem ogniskującym, stolikiem i noskiem obrotowym
• Głowa trójokularowa
• Tubus pośredni z soczewką Bertranda, analizatorem i szczeliną kompensacyjną
• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
• Obiektyw planarno-achromatyczny Infinity: PL 4x/0.10 WD 21mm
• Obiektyw planarno-achromatyczny Infinity: PL 10x/0,25 WD 5,0 mm
• Obiektyw achromatyczny typu Infinity: PL 40x/0,65 (sprężynowy) WD 0,66 mm
• Obiektyw achromatyczny typu Infinity: PL 60x/0,80 (sprężynowy) WD 0,46 mm
• Okular 10x/22mm z długim odstępem źrenicy (2 szt.)
• Okular 10x/22mm ze skalą. Wartość skali: 0,1 mm
• Adapter do montażu typu C 1x
• Klucz sześciokątny
• Kabel zasilający
• Okładka ochronna
• Instrukcja obsługi i karta gwarancyjna

Dane techniczne

Identyfikator produktu 82911

Marka MAGUS

Gwarancja 5

EAN5905555018508

Rozmiar opakowania (DxSxW) 43,1x27,1x63

Waga przesyłki 14,5

Typ biologiczny, lekki/optyczny

Głowa trinokularowa

Dysza Siedentopf

Kąt nachylenia głowicy 30°

Powiększenie, konfiguracja podstawowa x 40–600 (*opcjonalnie: 40– 1000/1250/1500/2000/2500)

Średnica tubusu okularu, mm 30

Okulary 10х/22mm, odstęp źrenicy: 10mm; 10х/22mm ze skalą (*opcjonalnie: 10x/22mm z krzyżem nitkowym, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiektywy nieskończoność planowo achromatyczne, wolne od naprężeń: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcjonalnie: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olej); PL 100x/0,8 (suchy)); wysokość parafokalna 45mm, przeznaczona do pracy ze szkiełkami nakrywkowymi o grubości 0,17mm

Nosek obrotowy na 5 obiektywów, centrowany

Odległość robocza, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olej)); 2,02 (100x (na sucho))

Rozstaw źrenic, mm 48–75

Stopień, mm Ø150

Stolik posiada możliwość obrotu o 360°, centrowanie, podziałkę kąta obrotu co 1°; noniusz do pomiaru kątów z dokładnością do 0,1°

Regulacja dioptrii okularu, dioptrie ±5 (na lewym tubusie)

Kondensor Kondensor Abbego NA 1,25 z regulowaną przysłoną aperturową i soczewką obrotową

Regulowana przysłona aperturowa, regulowana przysłona polowa irysowa

Ostrość współosiowa, zgrubna (21 mm, 39,8 mm/okrąg, z pokrętłem blokady i pokrętłem regulacji naciągu) i precyzyjna (0,002 mm)

Oświetlenie halogenowe

Regulacja jasności tak

Zasilanie 220±22V, 50Hz, sieć AC

Rodzaj źródła światła: lampa halogenowa: 12V/30W

Zakres temperatury pracy,°C 5...+35

Doświadczeni użytkownicy na poziomie użytkownika, profesjonaliści

Poziom trudności montażu i instalacji skomplikowany

Polaryzator ze znacznikami 0°, 90°, 180°, 270° na skali; Możliwość obrotu o 360°

Analizator wbudowany w rurkę pośrednią z obrotem 0–360°; skala noniuszowa do pomiaru kątów z dokładnością do 0,1°; soczewka Bertranda; gniazdo do montażu kompensatorów

Kompensator λ kompensator; kompensator λ/4; klin kwarcowy

Laboratorium aplikacyjne/medyczne

Miejsce oświetlenia niżej

Metoda badań pole jasne, polaryzacja

Etui/etui/torba w komplecie z osłoną przeciwkurzową
