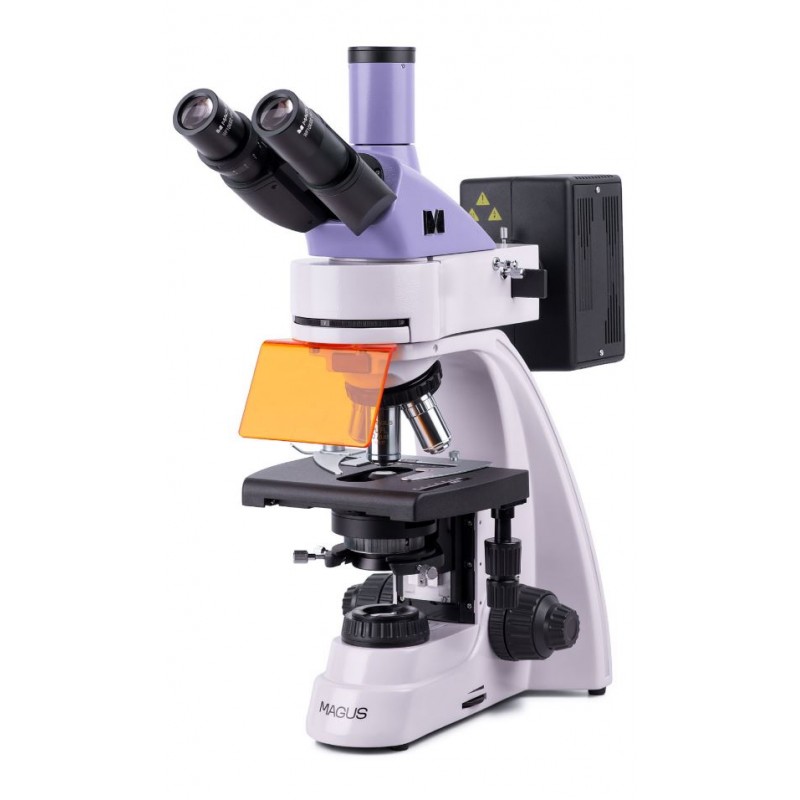

MAGUS Lum 400 flúrljómunarsmásjá

Flúrljómunarsmásjá MAGUS Lum 400 er hönnuð til greiningar og rannsókna með aðferðum flúrljómunar (endurspeglað ljós) og ljóssviðs (send ljóss) smásjár. Hægt er að nota Darkfield, fasaskilaskil og skautunartækni með valbúnaði. Notkunarsvið flúrljómunarsmásjár: DNA greining, rannsókn á sýklum, hollustuhætti og faraldsfræðilegt eftirlit, réttarrannsókn o.fl.

Ljósfræði

Þetta er þríhyrningssmásjá: Sjónaukahausinn er 30° hallaður og stafræna myndavélin (fylgir ekki með) er sett í þríhyrningsrörið. Þar sem augnglersrörin eru 360° snúanleg er auðvelt að stilla þau að hæð notandans.

Hægt er að setja fimm markmið í augnglerinu sem snýst. Fjögur óendanleikaáætlun achromatic markmið eru innifalin. Annað þeirra, flúó-hlutfall með 40x stækkun, er hannað fyrir flúrljómunarmælingar. 4x, 10x og 100x markmið eru notuð fyrir ljóssviðssmásjártæknina. Hægt er að festa aukahlutfall í lausu raufina á snúningsnefstykkinu til að ná fram aukinni stækkun innan stækkunarsviðs smásjáarinnar.

Snúningsnefstykkið með markmiðum er beint að innra hlutanum - notandinn getur séð hlutinn sett inn í sjónbrautina.

Lýsing

Endurkastaði ljósgjafinn er 100W kvikasilfurslampi. Það er komið fyrir inni í lampahúsinu, sem veitir skilvirka hitaleiðni: Lampinn ofhitnar ekki jafnvel þegar hann er í langan tíma. Hægt er að miðja lampann meðfram þremur ásum til að veita bestu lýsingu á vinnusvæðinu. Ef þú þarft að skipta um það verður frekar auðvelt að fjarlægja og setja upp peruna. Kvikasilfurslampinn er hentugur fyrir flúrlýsandi litarefni vegna þess að hann hefur staka toppa. Endurkastsljósið inniheldur fjórar örvunarsíur: útfjólubláa (UV), fjólubláa (V), bláa (B) og græna (G).

Sendiljósgjafi: 30W halógenpera. Það er nógu bjart til að vinna með hvaða markmið sem er í hvaða stækkun sem er. Þökk sé litahita lýsingarinnar munu jafnvel langar athuganir ekki reyna á augun. Ljósakerfið inniheldur einnig eimsvala. Það er með rauf fyrir renna (fasa andstæða eða darkfield).

Í sendu og endurkastuðu ljósi er hægt að setja upp Köhler lýsingaraðferðina. Þegar lýsingin er sett upp á þennan hátt er engin myrkvun á brúnunum, sýnishornið sést vel og myndgripirnir eru fjarlægðir.

Sviðs- og fókuskerfi

Smásjáin er búin vinnuvistfræðilega hönnuðu sviði án staðsetningarrekki. Þegar fylgst er með endurkastuðu ljósi er svört sviðsplata sett á sviðið til að fjarlægja villuljós. Sýnahaldarinn er færanlegur og hægt að taka hann út, ef þörf krefur, með því að losa tvær skrúfur. Fókushnapparnir eru samaxlar og staðsettir á hvorri hlið smásjánnar. Gróffókus er með læsihnappi og spennustillingu og fínfókus er notaður til að stilla fókus.

Aukahlutir

MAGUS Lum 400 smásjána er hægt að útbúa með aukabúnaði: stafrænni myndavél, fasaskilabúnaði, skautun, dökksviðsþéttara, augngleri og hlutum, dökksviðs- og fasaskilaskilum. Til að mæla hluti er hægt að bæta við uppsetninguna með kvörðunarrennibraut.

Lykil atriði:

• Smásjártækni: Flúrljómun í endurkastuðu ljósi, ljóssvið í sendu ljósi
• Aðrar rannsóknaraðferðir með valkvæðum fylgihlutum: fasaskilgreining, einföld skautun, dökksvið
• Trinocular höfuð með þríhyrningsrör til að festa stafræna myndavél; 360° snúanlegt augnglersrör
• Infinity plan achromatic markmið, þar á meðal flúó markmið
• Endurskin ljósgjafi: 100W kvikasilfurslampi, ljósgjafi: 30W halógenlampi
• Köhler lýsingaraðferð í sendu og endurkastuðu ljósi
• Flúrljómunarsíur: útfjólubláar (UV), fjólubláar (V), blár (B), grænn (G)
• Vistvænt stigi með færanlegum sýnishaldara og engri staðsetningarrekki

Settið inniheldur:

• Grunnur með aflgjafa, sendum ljósgjafa og eimsvala, fókusbúnaði, stigi og snúningsnefstykki
• Endurskinsljós ljósari
• Mercury lampahús
• Trinocular höfuð
• Infinity plan achromatic markmið: PL 4x/0,10 WD 19,8mm
• Infinity plan achromatic markmið: PL 10x/0.25 WD 5.0mm
• Infinity plan achromatic Objective, flúó: PL FL 40x/0,85 (gormhlaðinn) WD 0,42mm
• Óendanleikaáætlun akkrómatískt markmið: PL 100x/1,25 (fjöðurhlaðinn, olía) WD 0,36mm
• Augngler 10x/22mm með langri augnléttingu (2 stk.)
• UV skjöldur
• C-festingar millistykki 1x
• Innsex lyklalykill
• Aflgjafi fyrir Mercury lampa
• Rafmagnssnúra
• Rafmagnssnúra fyrir endurspeglað ljósljós
• Rykhlíf
• Notendahandbók og ábyrgðarskírteini

Tæknilýsing

Vörunúmer 82904

Vörumerki MAGUS

Ábyrgð 5

EAN 5905555018140

Pakkningastærð (LxBxH) 45,2x30,2x96

Sendingarþyngd 16,5

Tegund líffræðileg, ljós/sjón

Höfuð þríhyrningur

Stútur Gemel höfuð (Siedentopf, 360° snúningur)

Höfuðhalli 30°

Stækkun, x 40–1000 grunn (*valfrjálst: 40–1250/1500/2000/2500)

Þvermál augnglerrörs, mm 30

Augngler 10х/22mm, augnléttir: 10mm (*valfrjálst: 10x/22mm með mælikvarða, 12,5x/14; 15x/15; 20x/12; 25x/9)

Markmið óendanleikaáætlun achromatic og fluo markmið: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olía); parfocal fjarlægð 45 mm (*valfrjálst: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Snúningsnefstykki fyrir 5 markmið

Vinnslufjarlægð, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х)

Millilistafjarlægð, mm 48 — 75

Svið, mm 180x150

Sviðshreyfingarsvið, mm 75/50

Stage er með tveggja ása vélrænni stigi, án staðsetningarrekki

Eimsvali Abbe eimsvali, NA 1.25, miðstillanlegur, hæðarstillanlegur, stillanleg ljósopsþind, rauf fyrir dökksviðsrennibraut og fasaskilaskil, svifhalsfestingu

Þind stillanleg ljósop þind, stillanleg lithimnusviðsþind

Koax fókus, gróf fókus (21 mm, 39,8 mm/hring, með læsihnappi og spennustillingarhnappi) og fínfókus (0,002 mm)

Lýsing flúrljómandi, halógen

Birtustilling já

Aflgjafi AC net, 85–265V, 50/60Hz

Ljósgjafategund endurkasts ljóss: 100W kvikasilfurslampi; sent ljós: 12V/30W halógenlampi

Notkunarhitasvið,°C 5...+35

Geta til að tengja viðbótarbúnað fasaskilabúnaðar (eimsvala og markmið), dökksviðsþéttara (þurrt eða olíu), skautunartæki (skautunartæki og greiningartæki), dökksviðsrenna

Reyndir notendur á notendastigi, fagmenn

Samsetning og uppsetning erfiðleikastig flókið

Flúrljóseiningarsíur: útfjólubláar (UV), fjólubláar (V), blár (B), grænn (G)

Flúrljómunarsía: síugerð, örvunarbylgjulengd/díkroísk spegill/geislunarbylgjulengd útfjólublá (UV), 320–380nm/425 nm/435 nm; fjólublátt (V), 380–415nm/455nm/475nm; blár (B), 450–490nm/505nm/515nm; grænn (G), 495–555nm/585nm/595nm

Umsóknarrannsóknarstofa/læknisfræði

Lýsing staðsetning tvöföld

Rannsóknaraðferð björt svið, flúrljómun

Poki/hulstur/poki í settu rykloki
