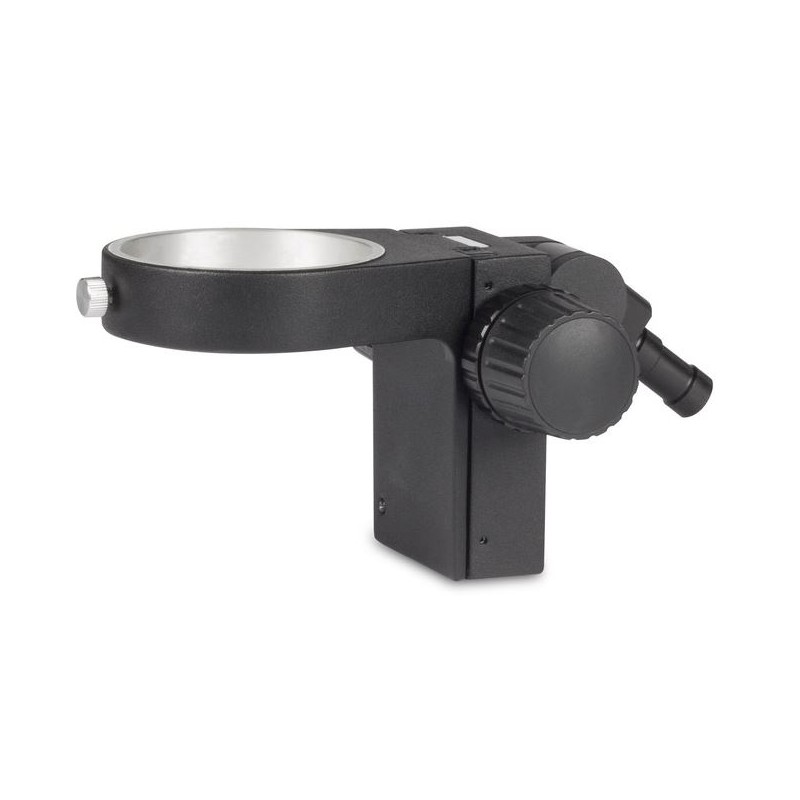

Supporto per testa industriale Motic Headmount per supporti a braccio ESD (46649)

Il supporto industriale per teste per stativi a braccio è progettato per fornire un supporto stabile e preciso per teste di microscopio, specialmente in ambienti dove è richiesta la protezione contro le scariche elettrostatiche (ESD). Questo supporto è compatibile con stativi a braccio con montaggio da 106 mm ed è adatto per teste di microscopio con un diametro di 76 mm. Offre un meccanismo di messa a fuoco ed è ideale per l'uso in ambienti industriali, tecnici e di laboratorio dove la sicurezza ESD è una priorità.

Per stativi a braccio: Montaggio da 106 mm
Compatibilità testa: Per testa con diametro di 76 mm
Messa a fuoco: Inclusa
ESD: Adatto per ambienti sensibili alle scariche elettrostatiche

Panoramica della Serie SMZ-171

Il Microscopio Stereo Zoom SMZ-171 è un'aggiunta migliorata alla consolidata serie SMZ Stereo di Motic, caratterizzato da ottiche e materiali migliorati per la compatibilità ESD. Opzioni di illuminazione LED ottimizzate e una vasta gamma di accessori rendono questo microscopio versatile per applicazioni in scienze biologiche e dei materiali. Le sue elevate prestazioni ottiche e flessibilità lo rendono adatto sia per compiti di routine che di ricerca, inclusi preparati biologici e medici, controllo di qualità industriale e ispezione. Il sistema ottico Greenough offre un intervallo di zoom 6.7:1, parfocale a tutte le ingrandimenti, e un meccanismo a 5 posizioni click-stop per impostazioni di ingrandimento precise e ripetibili. La distanza di lavoro standard è di 110 mm, fornendo ampio spazio per la manipolazione dei campioni, mentre la maggiore profondità di campo assicura immagini 3D chiare e convincenti. L'SMZ-171 può anche essere facilmente adattato per la documentazione digitale combinandolo con una fotocamera Moticam.

• Sistema Ottico Greenough

• Ottiche acromatiche con trattamento anti-fungo

• Tubo di osservazione binoculare o trinoculare a campo largo, angolo di visione di 45º (distribuzione della luce 0:100 al tubo oculare destro/trinotubo in posizione foto)

• Oculari a campo largo con punto alto, WF 10X/23, con regolazione diottrica (+/- 5 dpt)

• Distanza interpupillare: 48-75 mm

• Rapporto di zoom: 6.7:1 con 5 clickstop

• Ingrandimento standard: 7.5X-50X

• Distanza di lavoro: 110 mm

Intervallo di Zoom

L'SMZ-171 consente una facile transizione da viste macro a micro con un rapporto di zoom 6.7:1, coprendo un intervallo di ingrandimento standard da 7.5x a 50x. Il design parfocale elimina la necessità di rifocalizzare durante lo zoom. Obiettivi ausiliari e oculari possono estendere l'intervallo di ingrandimento totale da 2.25X fino a 200X.

Obiettivi Ausiliari

Con una distanza di lavoro standard di 110 mm, l'SMZ-171 offre spazio sufficiente per la manipolazione dei campioni a varie ingrandimenti. Il diametro massimo del campo alla minima impostazione di zoom con oculari 10X è di 30.7 mm.

Oculari

Gli oculari a campo largo 10x/23 mm offrono comfort e un campo visivo completo, anche per gli utenti che indossano occhiali. Ogni oculare ha una regolazione diottrica individuale (+/- 5 dpt), e le protezioni oculari in gomma minimizzano la luce parassita. Sono disponibili ingrandimenti oculari aggiuntivi e reticoli per scopi di misurazione.

Imaging Tridimensionale

Il Sistema Ottico Greenough, con percorsi ottici completamente separati, offre immagini 3D impressionanti e prive di distorsioni e un elevato potere risolutivo fino a 460 lp/mm con un obiettivo ausiliario 2x.

Distanza di Lavoro

La distanza di lavoro standard è di 110 mm, estendibile fino a 301 mm con obiettivi ausiliari aggiuntivi. Gli ingrandimenti degli obiettivi inferiori possono essere compensati utilizzando oculari con ingrandimento maggiore, fino a 20x.

Le teste ottiche SMZ-171 sono disponibili in versioni binoculari o trinoculari con un angolo di visione di 45°, oculari 10X e un obiettivo incorporato 1X. La distanza interpupillare può essere regolata da 48 mm a 75 mm. Per configurazioni speciali, è disponibile una testa binoculare con un angolo di visione di 60°. Tutte le ottiche sono trattate per resistere ai funghi, rendendo il microscopio adatto ad ambienti umidi. L'SMZ-171 può essere montato su una varietà di supporti, inclusi supporti a palo classici (diametro 32 mm) e nuovi supporti a braccio, entrambi disponibili in versioni ESD.

Configurazione Modulare

L'SMZ-171 offre un sistema modulare per soddisfare diverse esigenze lavorative. I supporti a braccio industriali possono essere utilizzati per campioni più grandi, aumentando la flessibilità. Tutti i supporti richiedono sistemi di illuminazione separati adattati al campione.

Illuminazione

Un'illuminazione adeguata è essenziale per la microscopia stereo. L'SMZ-171 supporta una gamma di opzioni di illuminazione, inclusi anelli luminosi per immagini senza ombre e illuminatori unidirezionali per una visualizzazione dettagliata delle superfici.

Documentazione Digitale

L'SMZ-171 può essere combinato con fotocamere digitali Moticam per immagini in tempo reale e documentazione. Tutte le fotocamere Motic includono software per analisi e documentazione. La versione trinoculare consente diversi adattatori per fotocamera a seconda delle dimensioni del chip della fotocamera.

Accessori

• Piattaforma scorrevole: rotabile a 360° per un movimento fluido e multidirezionale

• Piattaforma X/Y: Attaccabile con un range di movimento di 76 x 54 mm per movimenti precisi

• Polarizzatore e analizzatore: Per analizzare la birifrangenza nei materiali trasparenti

• Inserto campo scuro: Diaframma a iride per regolare l'apertura dell'illuminazione in base all'apertura numerica dell'obiettivo

Specifiche

• Illuminazione: Nessuna

• Tipo di lampada: Non applicabile

• Messa a fuoco: Movimento grossolano

• Caratteristiche speciali: Oculare grandangolare non incluso

• Colore: Nero

• Compatibile con: Serie SMZ-171

• Adatto per: Applicazioni industriali, odontotecnica, tecnologia dei semiconduttori
