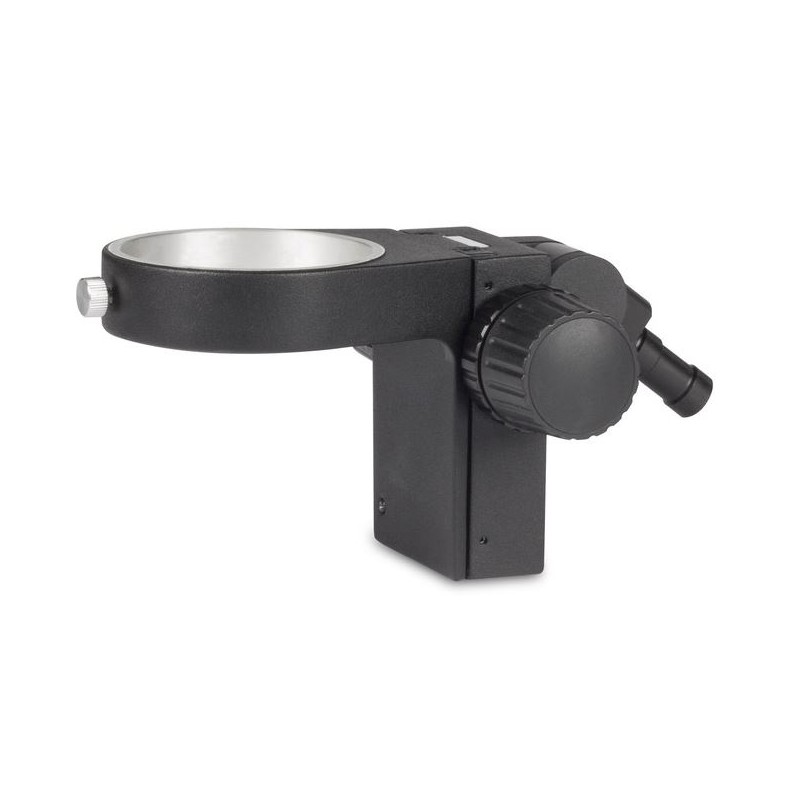

Motic galvos laikiklis pramoniniams stovo laikikliams ESD (46649)

Pramoninis galvutės laikiklis bumo stovams yra sukurtas siekiant užtikrinti stabilų ir tikslų mikroskopo galvučių palaikymą, ypač aplinkose, kuriose reikalinga elektrostatinio iškrovimo (ESD) apsauga. Šis laikiklis suderinamas su bumo stovais, turinčiais 106 mm tvirtinimą, ir tinka mikroskopo galvutėms, kurių skersmuo yra 76 mm. Jis siūlo fokusavimo mechanizmą ir yra idealus naudoti pramonės, technikos ir laboratorijų aplinkose, kur ESD saugumas yra prioritetas.

Bumo stovams: 106 mm tvirtinimas
Galvutės suderinamumas: 76 mm skersmens galvutėms
Fokusavimas: Įtrauktas
ESD: Tinka elektrostatiniams jautrioms aplinkoms

SMZ-171 serijos apžvalga

SMZ-171 Stereo Zoom mikroskopas yra patobulintas Motic SMZ Stereo serijos papildymas, pasižymintis patobulinta optika ir medžiagomis, suderinamomis su ESD. Optimizuotos LED apšvietimo parinktys ir platus priedų asortimentas daro šį mikroskopą universaliu biologijos ir medžiagų mokslo taikymams. Jo aukštas optinis našumas ir lankstumas daro jį tinkamu tiek įprastoms, tiek mokslinėms užduotims, įskaitant biologinius ir medicininius preparatus, pramoninę kokybės kontrolę ir inspekciją. Greenough optinė sistema siūlo 6.7:1 priartinimo diapazoną, parfokalų visais didinimais, ir 5 padėčių paspaudimo mechanizmą tiksliems ir pakartotiniams didinimo nustatymams. Standartinis darbinis atstumas yra 110 mm, suteikiantis pakankamai vietos mėginių manipuliavimui, o patobulintas gylio matymas užtikrina aiškius ir įtikinamus 3D vaizdus. SMZ-171 taip pat gali būti lengvai pritaikytas skaitmeninei dokumentacijai, derinant jį su Moticam kamera.

• Greenough optinė sistema

• Achromatinė optika su priešgrybeliniu apdorojimu

• Plataus lauko binokulinis arba trinokulinis stebėjimo vamzdis, 45º stebėjimo kampas (šviesos paskirstymas 0:100 į dešinįjį okuliarą/trinokuliarą foto pozicijoje)

• Plataus lauko aukšto akių taško okuliarai, WF 10X/23, su dioptrijų reguliavimu (+/- 5 dpt)

• Tarpupupiliarinis atstumas: 48-75 mm

• Priartinimo santykis: 6.7:1 su 5 paspaudimais

• Standartinis didinimas: 7.5X-50X

• Darbinis atstumas: 110 mm

Priartinimo diapazonas

SMZ-171 leidžia lengvai pereiti nuo makro iki mikro vaizdų su 6.7:1 priartinimo santykiu, apimančiu standartinį didinimo diapazoną nuo 7.5x iki 50x. Parfokalinis dizainas pašalina poreikį perfokusuoti priartinant. Papildomi objektyvai ir okuliarai gali išplėsti bendrą didinimo diapazoną nuo 2.25X iki 200X.

Papildomi objektyvai

Su standartiniu 110 mm darbiniu atstumu, SMZ-171 suteikia pakankamai vietos mėginių manipuliavimui įvairiais didinimais. Maksimalus lauko skersmuo mažiausio priartinimo nustatymu su 10X okuliarais yra 30.7 mm.

Okuliarai

Plataus lauko 10x/23 mm okuliarai siūlo komfortą ir pilną matymo lauką, net ir vartotojams, kurie nešioja akinius. Kiekvienas okuliaras turi individualų dioptrijų reguliavimą (+/- 5 dpt), o guminiai akių apsaugai sumažina pašalinę šviesą. Papildomi okuliarų didinimai ir tinkleliai yra prieinami matavimo tikslams.

Trimatė vaizdavimas

Greenough optinė sistema, su visiškai atskirtais optiniais keliais, suteikia įspūdingus, be iškraipymų 3D vaizdus ir aukštą skiriamąją gebą iki 460 lp/mm su 2x papildomu objektyvu.

Darbinis atstumas

Standartinis darbinis atstumas yra 110 mm, kurį galima prailginti iki 301 mm su papildomais pagalbiniais objektyvais. Mažesnį objektyvo padidinimą galima kompensuoti naudojant didesnio padidinimo okuliarus, iki 20x.

SMZ-171 optinės galvutės yra prieinamos binokulinės arba trinokulinės versijos su 45° stebėjimo kampu, 10X okuliarais ir įmontuotu 1X objektyvu. Tarpupupiliarinis atstumas gali būti reguliuojamas nuo 48 mm iki 75 mm. Specialiems nustatymams yra prieinama binokulinė galvutė su 60° stebėjimo kampu. Visos optikos yra apdorotos, kad atsispirtų grybeliui, todėl mikroskopas tinkamas drėgnoms aplinkoms. SMZ-171 gali būti montuojamas ant įvairių stovų, įskaitant klasikinius stulpų stovus (32 mm skersmens) ir naujus svirtinius stovus, abu prieinami ESD versijose.

Modulinė konfigūracija

SMZ-171 siūlo modulinę sistemą, pritaikytą skirtingiems darbo vietos poreikiams. Pramoniniai svirtiniai stovai gali būti naudojami didesniems pavyzdžiams, padidinant lankstumą. Visi stovai reikalauja atskirų apšvietimo sistemų, pritaikytų pavyzdžiui.

Apšvietimas

Tinkamas apšvietimas yra būtinas stereo mikroskopijai. SMZ-171 palaiko įvairias apšvietimo galimybes, įskaitant žiedinius šviestuvus be šešėlių vaizdavimui ir vienkryptinius apšvietėjus detaliam paviršiaus vizualizavimui.

Skaitmeninė dokumentacija

SMZ-171 gali būti derinamas su Moticam skaitmeniniais fotoaparatais tiesioginiam vaizdavimui ir dokumentacijai. Visi Motic fotoaparatai apima programinę įrangą analizei ir dokumentacijai. Trinokulinė versija leidžia naudoti skirtingus fotoaparatų adapterius, priklausomai nuo fotoaparato lusto dydžio.

Priedai

• Slydimo stalas: 360° pasukamas sklandžiam, daugiakrypčiam judėjimui

• X/Y stalas: Prijungiamas su 76 x 54 mm judėjimo diapazonu tiksliam judėjimui

• Poliarizatorius ir analizatorius: Dvigubo lūžio analizavimui skaidriose medžiagose

• Tamsaus lauko įdėklas: Diafragma apšvietimo angos reguliavimui, kad atitiktų objektyvo skaitinę apertūrą

Specifikacijos

• Apšvietimas: Nėra

• Lempos tipas: Netinka

• Fokusavimas: Grubus judėjimas

• Specialios savybės: Plataus kampo okuliaras neįtrauktas

• Spalva: Juoda

• Suderinamas su: SMZ-171 serija

• Tinkamas: Pramoninėms programoms, odontotechnikai, puslaidininkių technologijai
