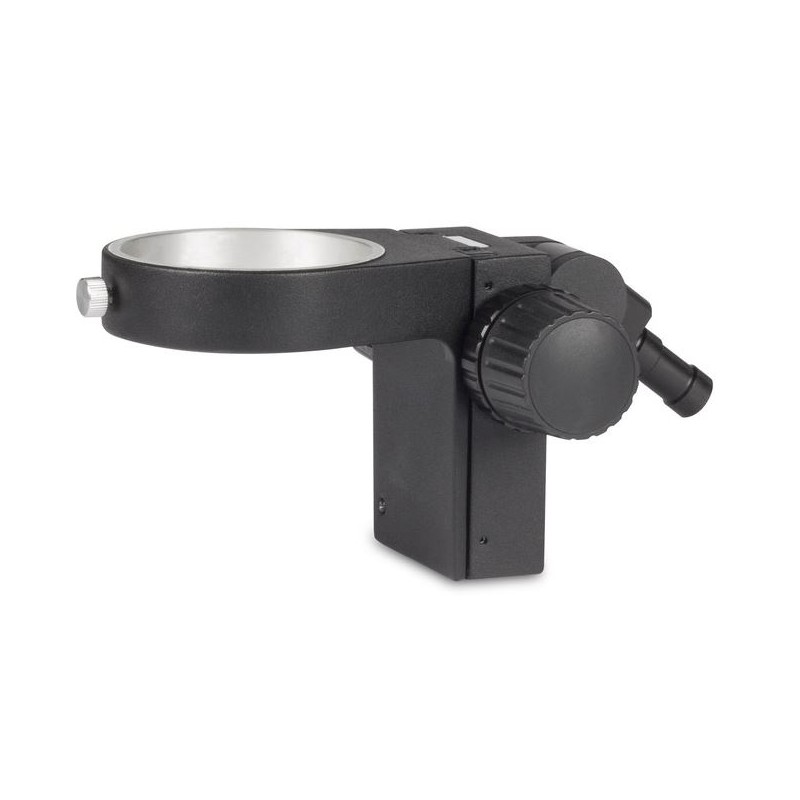

Motic Headmount Industrijski nosilec glave za boom stojala ESD (46649)

Industrijski nosilec za glave za boom stojala je zasnovan za zagotavljanje stabilne in natančne podpore za mikroskopske glave, še posebej v okoljih, kjer je potrebna zaščita pred elektrostatičnimi razelektritvami (ESD). Ta nosilec je združljiv z boom stojali s 106 mm montažo in je primeren za mikroskopske glave s premerom 76 mm. Ponuja mehanizem za fokusiranje in je idealen za uporabo v industrijskih, tehničnih in laboratorijskih okoljih, kjer je varnost ESD prednostna naloga.

Za boom stojala: 106 mm montaža
Združljivost glave: Za glavo s premerom 76 mm
Fokusiranje: Vključeno
ESD: Primerno za okolja občutljiva na elektrostatične razelektritve

Pregled serije SMZ-171

Stereo zoom mikroskop SMZ-171 je izboljšana različica uveljavljene serije SMZ Stereo podjetja Motic, ki vključuje izboljšano optiko in materiale za združljivost z ESD. Optimizirane LED osvetlitvene možnosti in širok nabor dodatkov naredijo ta mikroskop vsestranski za biološke in materialne znanstvene aplikacije. Njegova visoka optična zmogljivost in prilagodljivost ga naredita primernega za rutinske in raziskovalne naloge, vključno z biološkimi in medicinskimi pripravami, industrijskim nadzorom kakovosti in inšpekcijskim pregledom. Greenough optični sistem ponuja 6,7:1 zoom razmerje, parfokalno pri vseh povečavah, in 5-pozicijski klik-stop mehanizem za natančne in ponovljive nastavitve povečave. Standardna delovna razdalja je 110 mm, kar zagotavlja dovolj prostora za manipulacijo vzorcev, medtem ko izboljšana globina pogleda zagotavlja jasne in prepričljive 3D slike. SMZ-171 se lahko enostavno prilagodi za digitalno dokumentacijo s kombinacijo z Moticam kamero.

• Greenough optični sistem

• Ahronmatična optika z zaščito proti glivicam

• Širokokotna binokularna ali trinokularna opazovalna cev, 45º kot gledanja (porazdelitev svetlobe 0:100 na desno očesno cev/trinokularno cev v foto položaju)

• Širokokotne visoko očesne točke okularji, WF 10X/23, z nastavitvijo dioptrije (+/- 5 dpt)

• Interpupilarna razdalja: 48-75 mm

• Zoom razmerje: 6,7:1 s 5 klik-stopi

• Standardna povečava: 7,5X-50X

• Delovna razdalja: 110 mm

Zoom razpon

SMZ-171 omogoča enostaven prehod iz makro na mikro poglede s 6,7:1 zoom razmerjem, ki pokriva standardni razpon povečave od 7,5x do 50x. Parfokalna zasnova odpravlja potrebo po ponovnem fokusiranju med zoomiranjem. Pomožni objektivi in okularji lahko razširijo celoten razpon povečave od 2,25X do 200X.

Pomožni objektivi

S standardno delovno razdaljo 110 mm, SMZ-171 zagotavlja dovolj prostora za manipulacijo vzorcev pri različnih povečavah. Največji premer polja pri najnižji nastavitvi zooma z 10X okularji je 30,7 mm.

Okularji

Širokokotni 10x/23 mm okularji ponujajo udobje in celoten vidni kot, tudi za uporabnike, ki nosijo očala. Vsak okular ima individualno nastavitev dioptrije (+/- 5 dpt), gumijasti ščitniki za oči pa zmanjšujejo vpad svetlobe. Na voljo so dodatne povečave okularjev in retikule za merilne namene.

Trodimenzionalno slikanje

Greenough optični sistem, s popolnoma ločenimi optičnimi potmi, zagotavlja impresivne, brez popačenja 3D slike in visoko ločljivost do 460 lp/mm z 2x pomožnim objektivom.

Delovna razdalja

Standardna delovna razdalja je 110 mm, razširljiva do 301 mm z dodatnimi pomožnimi objektivi. Nižje povečave objektivov je mogoče kompenzirati z uporabo okularjev z višjo povečavo, do 20x.

Optične glave SMZ-171 so na voljo v binokularni ali trinokularni različici s 45° kotom gledanja, 10X okularji in vgrajenim 1X objektivom. Medpupilarna razdalja je nastavljiva od 48 mm do 75 mm. Za posebne nastavitve je na voljo binokularna glava s 60° kotom gledanja. Vsa optika je obdelana za odpornost proti glivam, kar omogoča uporabo mikroskopa v vlažnih okoljih. SMZ-171 je mogoče namestiti na različna stojala, vključno s klasičnimi stebričnimi stojali (premer 32 mm) in novimi ročnimi stojali, ki so na voljo tudi v ESD različicah.

Modularna konfiguracija

SMZ-171 ponuja modularni sistem, ki ustreza različnim potrebam delovnega mesta. Industrijska ročna stojala se lahko uporabljajo za večje vzorce, kar povečuje prilagodljivost. Vsa stojala zahtevajo ločene sisteme osvetlitve, prilagojene vzorcu.

Osvetlitev

Pravilna osvetlitev je bistvena za stereo mikroskopijo. SMZ-171 podpira vrsto možnosti osvetlitve, vključno z obročastimi lučmi za slikanje brez senc in enosmernimi osvetljevalniki za podrobno vizualizacijo površin.

Digitalna dokumentacija

SMZ-171 se lahko kombinira z digitalnimi kamerami Moticam za živo slikanje in dokumentacijo. Vse Motic kamere vključujejo programsko opremo za analizo in dokumentacijo. Trinokularna različica omogoča različne adapterje za kamere, odvisno od velikosti čipa kamere.

Dodatki

• Drsna stopnja: 360° vrtljiva za gladko, večsmerno gibanje

• X/Y-stopnja: Priključljiva s potovalnim razponom 76 x 54 mm za natančno gibanje

• Polarizator in analizator: Za analizo dvolomnosti v prozornih materialih

• Vložek za temno polje: Irisna diafragma za prilagajanje odprtine osvetlitve, da ustreza numerični odprtini objektiva

Specifikacije

• Osvetlitev: Brez

• Tip žarnice: Ni uporabno

• Fokusiranje: Grobo premikanje

• Posebne lastnosti: Širokokotni okular ni vključen

• Barva: Črna

• Združljivo z: Serija SMZ-171

• Primerno za: Industrijske aplikacije, odontotehniko, polprevodniško tehnologijo
