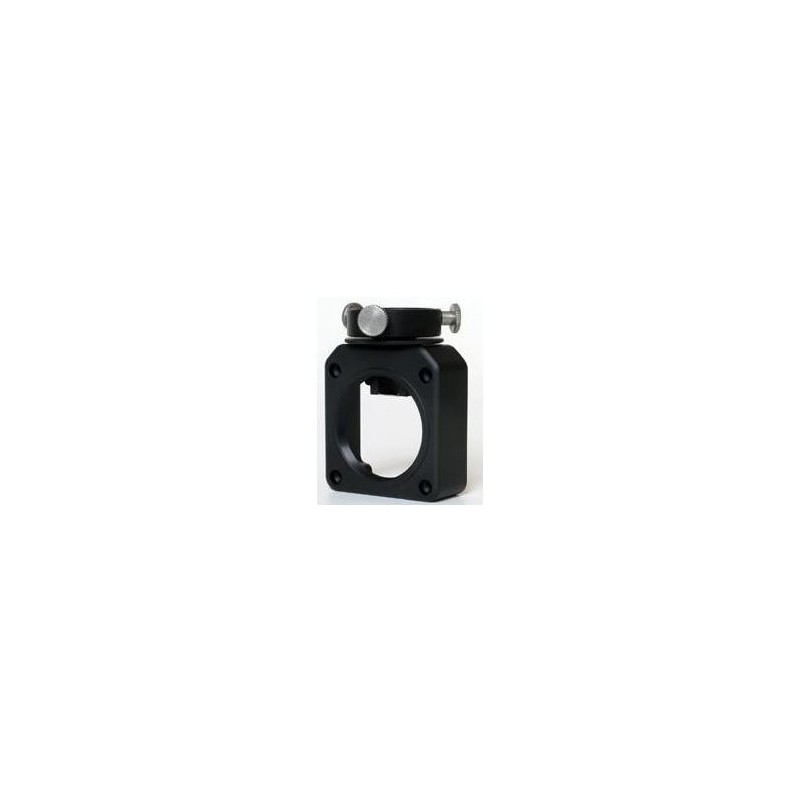

Moravian ārpus ass vadītājs ārpus ass vadītājs G2 un T2 CCD kamerām (50291)

Morāvijas ārpus ass vadītājs ir īpaši izstrādāts lietošanai ar G2 un T2 CCD kamerām. Tas nodrošina precīzu izsekošanu un attēlveidošanu, izmantojot vienu teleskopu, kas novērš nepieciešamību pēc atsevišķa vadības teleskopa. Šī pieeja samazina kopējo svaru un izmaksas, vienlaikus nodrošinot mehānisko stabilitāti. Tā kā vadības kamera ir tieši pievienota attēlveidošanas sistēmai, jebkādas mehāniskās deformācijas tiek dalītas, ļaujot veikt precīzākas vadības korekcijas.

Tehniskās detaļas:

• Aizmugures fokusa attālums ir 21,5 mm (Mark II versija).

• Kameras/okulāra puse izmanto Morāvijas G2 Mark II skrūvju rakstu.

• Vadības ports ir standarta 1,25" deguna savienojums.

• Teleskopa puse izmanto sieviešu 2" filtra/plata T-gredzena (M48x0,75) savienojumu.

• Pieejamie vītnes izmēri ietver T-vītni (M42 × 0,75) un M48 × 0,75, abi izstrādāti, lai uzturētu 55 mm aizmugures fokusa attālumu.

• Spogulim ir 10 × 7 mm priekšējais šķērsgriezums, ar faktiskiem izmēriem 10 × 10 mm, novietots 45° leņķī.

• Saderīgs ar jebkuru vadības kameru, kurai ir 1,25" okulāra deguns. Dažām kamerām var būt nepieciešams īsāks deguns, lai sasniegtu fokusu.

• Piemērots lietošanai ar G0 un G1 kamerām, un kamerām ar CS stiprinājumu var izmantot īpašu adapteri.

Funkcijas:

• Ārpus ass vadītājs izmanto slīpu spoguli, lai novirzītu nelielu daļu ienākošās gaismas uz vadības kameru, neietekmējot galveno attēlveidošanas ceļu.

• Saderīgs gan ar iekšējiem, gan ārējiem filtru riteņiem. Lietojot ārējo filtru riteni, starplika nav nepieciešama. Ar iekšējo filtru riteni starplika jānovieto starp OAG un kameru.

• Vadības ports ir standarta 1,25", padarot to saderīgu ar plašu vadības kameru klāstu.

• Pieejams M42 un M48 vītnes izmēros. M48 vītne nodrošina lielāku atvērumu, nodrošinot, ka spogulis ir pilnībā apgaismots, kas ir izdevīgi, lietojot ar moderniem korektoriem un adapteriem.

• Mark II versija ietver tip-tilt kolimācijas skrūves, lai precīzi saskaņotu sensora plakni ar attēla lauku.

Lietošanas piezīmes:

• Teleskopiem ar garu fokusa attālumu vadības kameras redzes lauks ir mazs, kas var apgrūtināt piemērotas vadības zvaigznes atrašanu un var prasīt teleskopa pārvietošanu.

• Vadītājs paraugo gaismu no lauka malas, kur zvaigžņu attēli dažās optiskajās sistēmās var būt izkropļoti. Tas var ietekmēt vadības zvaigžņu spilgtuma un centrālo punktu aprēķinus.

• Sistēma ir izstrādāta kopējam aizmugures fokusa attālumam 55 mm, padarot to saderīgu ar daudziem optiskiem piederumiem, piemēram, komas korektoriem un lauka izlīdzinātājiem.
