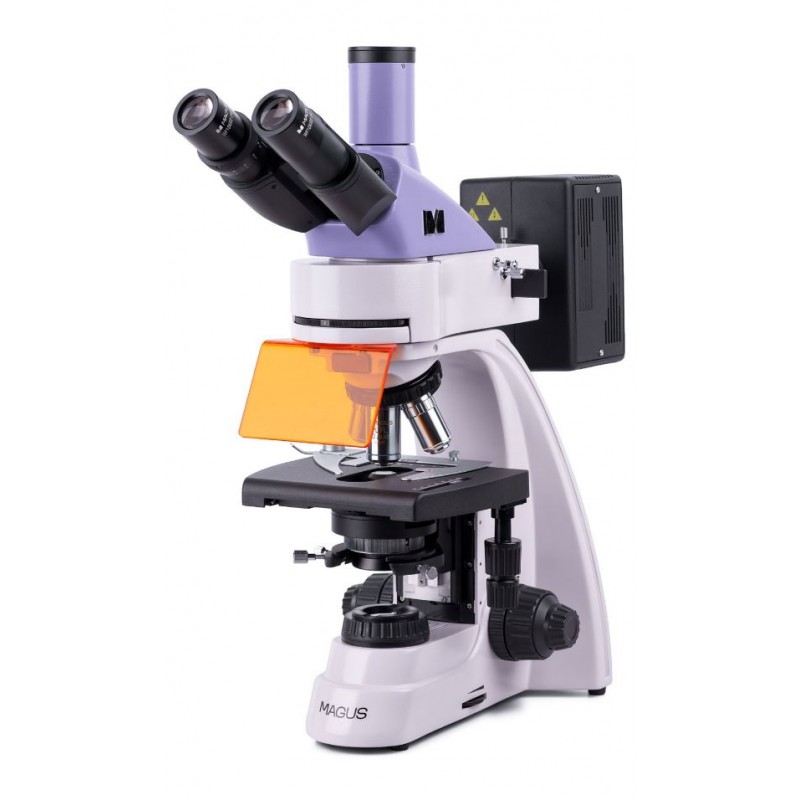

Microscópio de fluorescência MAGUS Lum 400

Microscópio de fluorescência MAGUS Lum 400 foi projetado para diagnóstico e pesquisa por métodos de microscopia de fluorescência (luz refletida) e campo claro (luz transmitida). Técnicas de campo escuro, contraste de fase e polarização podem ser usadas com equipamentos opcionais. Áreas de aplicação do microscópio de fluorescência: análise de DNA, estudo de patógenos, vigilância sanitária e epidemiológica, perícia forense, etc.

Óptica

Este é um microscópio trinocular: A cabeça binocular está inclinada 30° e a câmera digital (não incluída) está instalada no tubo trinocular. Como os tubos da ocular podem girar 360°, é fácil ajustá-los para se ajustarem à altura do usuário.

Cinco objetivas podem ser instaladas na ocular giratória. Quatro objetivas acromáticas de plano infinito estão incluídas. Uma delas, uma objetiva fluo com ampliação de 40x, é projetada para observações de fluorescência. Objetivas de 4x, 10x e 100x são usadas para a técnica de microscopia de campo claro. Uma objetiva adicional pode ser montada na ranhura livre do porta-objetivas giratório para obter ampliação extra dentro da faixa de ampliação do microscópio.

O porta-objetivas giratório com objetivas é orientado para o interior – o usuário pode ver a objetiva inserida no caminho óptico.

Iluminação

A fonte de luz refletida é uma lâmpada de mercúrio de 100W. Ela é colocada dentro do porta-lâmpada, o que proporciona uma dissipação de calor eficiente: A lâmpada não superaquece mesmo durante longas horas de operação. A lâmpada pode ser centralizada ao longo de três eixos para fornecer a iluminação ideal da área de trabalho. Se precisar substituí-la, será bastante fácil remover e instalar a lâmpada. A lâmpada de mercúrio é adequada para corantes fluorescentes porque possui picos discretos. O iluminador de luz refletida contém quatro filtros de excitação: ultravioleta (UV), violeta (V), azul (B) e verde (G).

Fonte de luz transmitida: lâmpada halógena de 30W. É brilhante o suficiente para trabalhar com qualquer objetiva de qualquer ampliação. Graças à temperatura da cor da iluminação, mesmo observações longas não cansam os olhos. O sistema de iluminação também inclui um condensador. Possui um slot para controle deslizante (contraste de fase ou campo escuro).

Na luz transmitida e refletida, você pode configurar o método de iluminação Köhler. Quando a iluminação é configurada desta forma, não há escurecimento nas bordas, a amostra fica claramente visível e os artefatos da imagem são removidos.

Estágio e mecanismo de foco

O microscópio está equipado com uma platina ergonomicamente projetada sem rack de posicionamento. Ao observar sob luz refletida, uma placa preta é colocada no palco para remover a luz difusa. O suporte da amostra é removível e pode ser retirado, se necessário, afrouxando dois parafusos. Os botões de foco são coaxiais e estão localizados em cada lado do microscópio. O foco grosso possui um botão de trava e ajuste de tensão e o foco fino é usado para ajuste de foco.

Acessórios

O microscópio MAGUS Lum 400 pode ser equipado com acessórios adicionais: câmera digital, dispositivo de contraste de fase, dispositivo de polarização, condensador de campo escuro, oculares e objetivas, controles deslizantes de campo escuro e contraste de fase. Para medir objetos, a configuração pode ser complementada com um slide de calibração.

Características principais:

• Técnicas de microscopia: fluorescência em luz refletida, campo claro em luz transmitida
• Outros métodos de pesquisa com acessórios opcionais: contraste de fase, polarização simples, campo escuro
• Cabeça trinocular com tubo trinocular para montagem de câmera digital; Tubos oculares giratórios de 360°
• Objetivas acromáticas do plano Infinity, incluindo uma objetiva fluo
• Fonte de luz refletida: lâmpada de mercúrio de 100W, fonte de luz transmitida: lâmpada halógena de 30W
• Método de iluminação Köhler em luz transmitida e refletida
• Filtros de fluorescência: ultravioleta (UV), violeta (V), azul (B), verde (G)
• Platina ergonômica com porta-amostras removível e sem rack de posicionamento

O kit inclui:

• Base com entrada de energia, fonte de luz transmitida e condensador, mecanismo de foco, platina e revólver porta-objetivas giratório
• Iluminador de luz refletida
• Farol de mercúrio
• Cabeça trinocular
• Objetiva acromática do plano infinito: PL 4x/0,10 WD 19,8 mm
• Objetiva acromática do plano infinito: PL 10x/0,25 WD 5,0mm
• Objetiva acromática plano infinito, fluo: PL FL 40x/0,85 (com mola) WD 0,42mm
• Objetiva acromática do plano Infinity: PL 100x/1,25 (com mola, óleo) WD 0,36 mm
• Ocular 10x/22mm com relevo ocular longo (2 unid.)
• Escudo UV
• Adaptador de montagem C 1x
• Chave sextavada
• Fonte de alimentação da lâmpada de mercúrio
• Cabo de alimentação
• Cabo de alimentação do iluminador de luz refletida
• Cobertura contra poeira
• Manual do usuário e cartão de garantia

Especificações

ID do produto 82904

Marca MAGUS

Garantia 5

EAN5905555018140

Tamanho do pacote (CxLxA) 45,2x30,2x96

Peso de envio 16,5

Tipo biológico, leve/óptico

Cabeça trinocular

Bocal Gemel cabeça (Siedentopf, rotação 360°)

Ângulo de inclinação da cabeça 30°

Ampliação, x 40–1000 básico (*opcional: 40–1250/1500/2000/2500)

Diâmetro do tubo ocular, mm 30

Oculares 10x/22mm, relevo ocular: 10mm (*opcional: 10x/22mm com escala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objetivas plano infinito objetivas acromáticas e fluo: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (óleo); distância parfocal 45 mm (*opcional: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Porta-objetivas giratório para 5 objetivas

Distância de trabalho, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60x)

Distância interpupilar, mm 48 — 75

Estágio, mm 180x150

Faixa de movimentação do palco, mm 75/50

O palco possui um palco mecânico de dois eixos, sem rack de posicionamento

Condensador Condensador Abbe, NA 1.25, diafragma de abertura ajustável com centro e altura ajustável, slot para controle deslizante de campo escuro e controle deslizante de contraste de fase, montagem em cauda de andorinha

Diafragma de abertura ajustável, diafragma de campo de íris ajustável

Foco coaxial, foco grosso (21 mm, 39,8 mm/círculo, com botão de trava e botão de ajuste de tensão) e foco fino (0,002 mm)

Iluminação fluorescente, halógena

Ajuste de brilho sim

Fonte de alimentação rede CA, 85–265 V, 50/60 Hz

Tipo de fonte de luz luz refletida: lâmpada de mercúrio de 100W; luz transmitida: lâmpada halógena 12V/30W

Faixa de temperatura operacional,°C 5...+35

Capacidade de conectar equipamentos adicionais: dispositivo de contraste de fase (condensador e objetivas), condensador de campo escuro (seco ou óleo), dispositivos de polarização (polarizador e analisador), controle deslizante de campo escuro

Usuários experientes em nível de usuário, profissionais

Nível de dificuldade de montagem e instalação complicado

Filtros de módulo fluorescente: ultravioleta (UV), violeta (V), azul (B), verde (G)

Filtro de fluorescência: tipo de filtro, comprimento de onda de excitação/espelho dicróico/comprimento de onda de emissão ultravioleta (UV), 320–380nm/425 nm/435 nm; violeta (V), 380–415 nm/455 nm/475 nm; azul (B), 450–490 nm/505 nm/515 nm; verde (G), 495–555 nm/585 nm/595 nm

Aplicação laboratorial/médica

Localização de iluminação dupla

Método de pesquisa campo claro, fluorescência

Bolsa/estojo/bolsa em conjunto com capa contra poeira
