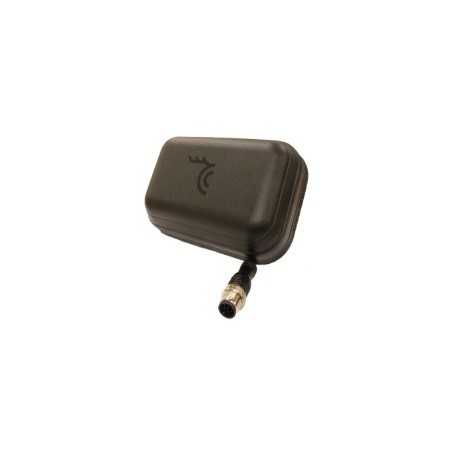

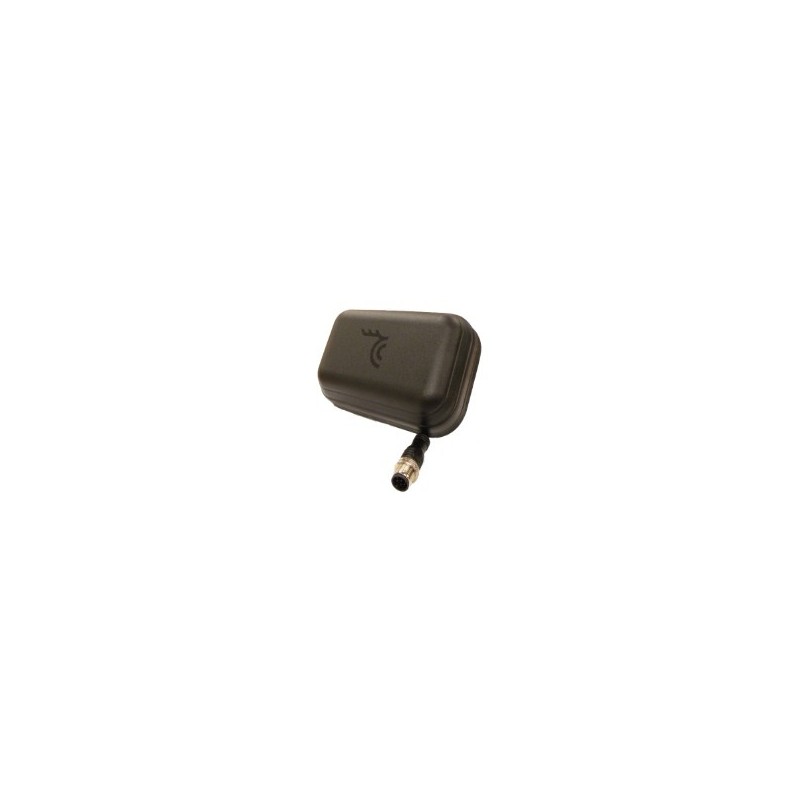

Să aveți toate nevoile dvs. de comunicare plug-and-play pregătite - aceasta este ideea principală din spatele sistemului de antenă transceiver ITAS Iridium .

ITAS are deja la bord Iridium 9602 SBD, antena Iridium , interfața serială de date și circuitul de reglare a puterii. Un conector M12/8 face interfață cu hardware-ul clientului.

Proiectat pentru a comunica Iridium Short Burst Data (SBD), este posibil să se trimită mesaje Mobile Originated (MO-SBD) și Mobile Terminated (MT-SBD).

Deoarece nu există nicio direcționare a cablurilor RF în afara unității ITAS, se obține o performanță mai mare a rețelei datorită eliminării pierderii cablului RF.

Este pe deplin calificat și certificat pentru a funcționa în medii dure.

Instalarea și integrarea simplă a ITAS îl fac optim pentru orice dezvoltator care se confruntă cu o cerință accelerată de time-to-market. Această funcționalitate reduce semnificativ timpul și costurile de dezvoltare și face ca ITAS să fie ideal pentru utilizare în aplicații pentru piața M2M, inclusiv soluții de urmărire și monitorizare a activelor de la distanță.

Reglarea puterii versiunii standard ITAS permite o gamă de alimentare de 8-32VDC. Este disponibilă și o versiune adaptată pentru o sursă de alimentare reglată de 5V.

Opțiunile de instalare disponibile în prezent ale ITAS sunt:

• Montare cu șurub cu un cablu scurt și conector M12 cu 8 pini
• Montare cu șurub cu o interfață integrată M12 cu 8 pini

Cum functioneaza

ITAS este o antenă inteligentă complet funcțională care poartă un modem 9602 SBD neprovizionat. ITAS este conectat la sistemul dumneavoastră folosind interfața sa serială cu un conector M12/8pin sau orice altă alegere de conector realizată prin utilizarea unui adaptor/cablu prelungitor personalizat. Această conexiune este interfața de comunicare și alimentare. Comunicarea dintre sistemul dumneavoastră și ITAS utilizează comenzile standard AT, așa cum este descris pentru modemul Iridium 9602 transmis prin interfața RS232. Furnizarea dispozitivului trebuie făcută de către parteneri autorizați Iridium , dar nu necesită introducerea vreunei SIM sau deschiderea unității ITAS.

Specificatii tehnice

• Soluție all-in-one — totul dintr-o singură mână
• Transceiver integrat Iridium 9602 SBD
• Circuit integrat de reglare a puterii
• Protecție împotriva tensiunii tranzitorii și inverse
• Interfață RS-232 (3 fire)
• Conector integrat sau coadă
• Linie de semnal On/Off
• Detectare manipulare și linie de stare a rețelei
• Garnitură de etanșare turnată
• Certificat Iridium
• Cost competitiv chiar și la volume mai mici
• Versiuni cu orificiu traversant sau cu montură magnetică
• Cabluri prelungitoare disponibile la cerere

Comunicații – IRIDIUM

• Frecventa de transmisie: 1616 – 1626,5 MHz
• Putere de transmisie: 1,6 W¹
• Dimensiunea maximă a mesajului: Tx 340 BytesRx 270 Bytes ¹
• Latență: 20 sec (tip) ¹

Dimensiuni / mecanic

• Lungime/Latime/Inaltime: 124,3 mm/80,3 mm/31 mm (35,2 mm pentru montare cu magnet)
• Greutate: cca. 540 g
• Opțiuni de montare: Orificiu traversant (diametrul găurii 15 mm) Opțiune de montare magnetică disponibilă 2013

Putere

• Sursă de alimentare externă: 8—32 VDC (5VDC opțional¹)
• Consum de energie: 1 Amp max transmite 65 mA Linie de semnal pornit/oprit în standby
• Protecție tranzitorie: SAE J1113/11/12
• Protecție la tensiune inversă: 24V testat

Interfețe de date

• Tip: 1 serial RS-232C
• Rată de transmisie implicită: 19200
• Protocol de interfață: AT Command Set
• Controlul fluxului: Software
• Conector: conectare directă sau coadă M12-8M tată (RS232C cu 3 fire)
• Cablu: 254 mm multicond. (ITAS 832SP) tbd. multicond. (ITAS 832M)
• Cabluri de prelungire: Personalizate la cerere

Specificații de mediu

• Temperatura de functionare: -40C pana la +85C
• Temperatura de depozitare: -40C până la +85C
• Depozitare la presiune joasă: până la 16 ore la 40.000 ft.
• Umiditate: SAE J1455 (condiții de testare disponibile)
• Umiditate ciclică: 4 zile @ -40 până la 85C
• Șoc termic: 36 cicluri de 4 ore; -40 până la 85C
• Amortizare: SAE J1455
• Vibrații: SAE J1455
• Clasa de protectie: IP66
