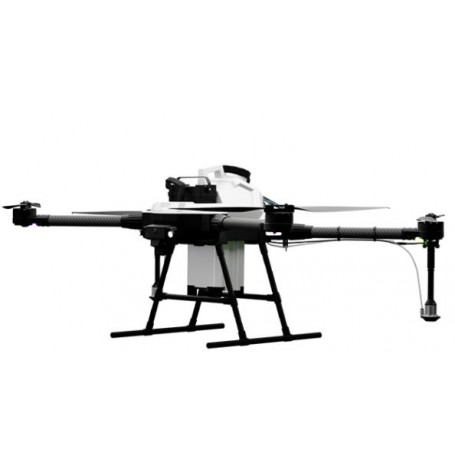

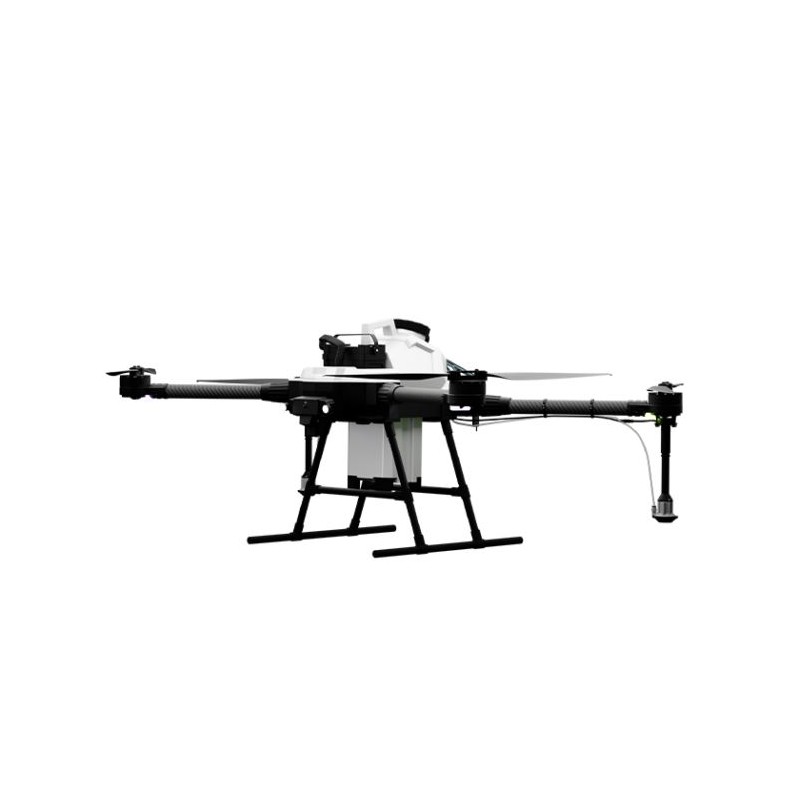

ABZ Innovation L10 PRO Profesionálny postrekovací dron

Sprejový dron ABZ Innovation L10 PRO bol navrhnutý hlavne s ohľadom na domáce a európske podmienky a ponúka poľnohospodárskym výrobcom bezpečnú, pohodlnú a ľahko použiteľnú technológiu dronov s nepretržitou podporou a servisom.

Spojením výhod predchádzajúcich modelov na trhu s rozsiahlymi skúsenosťami, ktoré sme získali počas našej prítomnosti a pôsobenia v odvetví dronov, sme teraz vytvorili vlastný UAV.

L10 PRO má možnosť Plug & Play pre akúkoľvek základňovú stanicu EMLID RTK prostredníctvom antény LoRa pre určovanie polohy s presnosťou na centimetre. Môže byť tiež vybavený systémom rozmetania Trichogramma a dá sa prerobiť v priebehu niekoľkých minút.

Rozšírená verzia - L10 PRO

• Striekací systém L10 CDA
• Certifikácia CE
• + L10 PRO RTK systém - EMLID Reach RS2 - viacpásmový RTK GNSS prijímač s centimetrovou presnosťou
• + Možno vybaviť rozmetacím systémom Trichogramma

Technológia CDA (riadená aplikácia kvapôčok) – DROP POD KONTROLOU

Tajomstvo účinného postreku spočíva v rovnomernom a cielenom rozdelení kvapaliny.

V technológii CDA s výkonom bezkomutátorového motora je pracovná kvapalina privádzaná cez nízkotlakové vedenie k rotujúcemu disku. Prostredníctvom odstredivej sily sa kvapky oddeľujú od okraja, pričom si zachovávajú jednotnú veľkosť. Neexistencia závislosti medzi nastavením prietoku a veľkosťou kvapiek umožňuje flexibilnú kontrolu a nastavenie veľkosti kvapiek. Tým sa tiež zbavíte nadrozmerných a poddimenzovaných kvapiek, čo znamená žiadny odpad a zbytočné znečistenie. Sila vrtuľového vzduchu smeruje kvapalinu nadol, aby sa dostala do spodných častí rastlín

Výkon CDA TECHNOLOGY

Drony L10 a L10Pro poskytujú presné pokrytie vďaka intenzívnemu prúdeniu vzduchu s technológiou CDA

• Nevyžaduje sa žiadny tlak
• Nastaviteľná veľkosť kvapiek +/- 5%
• Vhodné pre ekologické farmy
• Až o 95 % menej vody
• Až o 60 % menej pesticídov
• Ďalšie úspory s presným nástrekom
• Prietok: 4,8 l/min
• Minimálny úlet postreku

Polohovací a navigačný systém L10 PRO

GNSS

Viacpásmová anténa sa pripája k dvojnásobnému počtu satelitov pre spoľahlivejšie a presnejšie určovanie polohy na základe GNSS – dokonca aj v náročnom teréne.

RTK

Možnosť Plug & Play pre akúkoľvek základňu EMLID RTK cez anténu LoRa: po umiestnení základne nie je potrebné žiadne internetové pripojenie ani poskytovateľ RTK. Vďaka priamemu spojeniu medzi základňou a dronom sa pilot a dron môžu voľne pohybovať v okruhu 8 km. Pomocou antény LoRa sú korekčné dáta RTK spoľahlivo a stabilne dodávané do dronu aj v náročnom teréne – alebo v prípade straty signálu diaľkového ovládača.

Systém uvoľňovania trichogrammy

ABZ Innovation L10 PRO je vylepšená verzia L10 s ďalšími funkciami a možnosťami.

Precízny a účinný systém posypu Trichogramma (alebo parazitická osa) využíva jednu z najpoužívanejších metód biologickej kontroly. Jeho 8-litrová nádrž pojme až 800-1200 peliet – v závislosti od veľkosti peliet. To umožňuje spracovať až 8-12 hektárov pri jednom vzlete, čo predstavuje hodinový výkon až 36 hektárov. Tento všestranný dávkovací systém je k dispozícii len pre modely L10 PRO a M12, vďaka čomu je možné ich veľmi jednoducho v priebehu niekoľkých minút konvertovať na sprej alebo roztieranie Trichogrammy. Štandardný L10 nie je vybavený na prijatie systému dávkovača.

Technologické výhody používania profesionálnych striekacích dronov ABZ Innovation

• Reakcia na zmeny EÚ v znižovaní používania hnojív a prípravkov na ochranu plodín
• Úspora kvapaliny vďaka nasmerovaniu kvapiek nadol vzduchom vrtule
• Presný nástrek len v oblastiach vyžadujúcich zásah
• Žiadna strata pod kolesami poľnohospodárskych strojov
• Nezávislosť od neschopnosti ťažkej techniky jazdiť na mokrej pôde
• Väčšia odolnosť voči drsným a veterným poveternostným podmienkam
• Ekologický a ekonomický pohon bez paliva
• Umožnenie presného postreku stromov v sadoch

Kľúčové vlastnosti:

• Kapacita 10L
• Maximálny čas vznášania: 26 minút (18 kg)
• Presnosť vznášania: ±10 cm (RTK)
• Rozmery: 1460 x 1020 x 610 [mm]
• Rozmery vrtule: 30 x 9 palcov
• Rozmery motora: 81 x 20 mm
• Napätie batérie: 44,4V
• Hmotnosť batérie: 4,7 kg
• Kapacita na hektár: 10 ha/h
• Nastavenie veľkosti kvapiek: 40 - 1000 µm
• Šírka pracovného pásu: 1,5 - 6 m
• Maximálny prietok kvapaliny: 4,8 l/min

Riadenie letu:

• trojnásobne redundantná IMU
• presnosť RTK na úrovni centimetrov
• Základná stanica EMLID RTK voliteľná pre L10 PRO

Prenos sily:

• 16000 mAh batéria
• FOC systém
• Bezkomutátorové motory s krytím IPX7

Pokročilé plánovanie letov:

• Spoločný rozvoj s Univerzitou Széchenyi v Győri
• Na mieste: na základe polohy dronu s presnosťou RTK
• Vopred: SHP alebo KML na základe prieskumu podľa vášho výberu
• Nastaviteľná veľkosť kvapiek
• Automatické ovládanie spreja
• Plánovanie trasy medzi riadkami, nad riadkami
• Preddefinované nastavenia rozprašovania

Prenosnosť:

• Skladací rám
• Generátor 3,2 kVA: 6-8 vzletov/hod
• Generátor 6,3 kVA: 12 vzletov/hod

Zahrnuté v súprave:

• Profesionálny postrekovací dron ABZ Innovation L10 PRO
• Ovládač Herelink

Voliteľné:

Batéria a nabíjačka

• Batéria Tattu Plus 1.0 16000 mAh s 12 článkami pre sériu ABZ Innovation L10 a M12
• PC3000H LiPo/LiHV štvorkanálová nabíjačka batérií

Poľnohospodárske užitočné zaťaženie

• EMLID Reach RS2 - viacpásmový RTK GNSS prijímač s centimetrovou presnosťou
• SkyInnov posypový systém Trichogramma s plnou integráciou

Kompletné technické špecifikácie:

Všeobecné špecifikácie

Celková hmotnosť (W/A batérie) 13,6 kg

Max. vzletová hmotnosť 29 kg

Rozmery 1460 x 1020 x 610 [mm]

Max. čas vznášania 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Presnosť vznášania ±10 cm (RTK) ±2 m (bez RTK)

Rozmery rotora 30 x 9

Rozmery motora 81 x 20 mm

Hodnota KV motora 100 KV

Kapacita batérie 16 000 mAh

Napätie batérie 44,4 V

Hmotnosť batérie 4,7 kg

Striekanie

Výkon na hektár 10 ha/h

Striekací systém CDA

Počet dýz 2

Veľkosť kvapiek 40 – 1000 μm

Nastaviteľná veľkosť kvapiek ✔

Unášanie Nízky risk

Nastaviteľná pracovná šírka 1,5 - 6 m

Bodové striekanie ✔

Typ čerpadla Membrána

Maximálny prietok 5 l/min

Prevádzkové napätie čerpadla 48 V

Vykonávanie práce

Technológia vyvinutá pre

Európske poľnohospodárske podmienky ✔

IP ochrana IP54

Ľahká prenosnosť ✔

Modulárna pripojiteľnosť užitočného zaťaženia ✔

Vyhýbanie sa prekážkam Na báze RTK

FPV kamera Dopredu + Nadol

Doba nabíjania batérie ~11 min

Efektívny dosah signálu RC ~8 km

Meranie nadmorskej výšky LiDAR

Plánovanie letu

Zdrojový kód softvéru OTVORENÉ

Vytvorenie letového plánu na počítači ✔

Spracovanie súborov SHP a KML SHP a KML

Kamera smerujúca nadol pre

výber prekážky ✔

RTK základňa v balení ✔

Bezpečnosť údajov ✔

Žiadny prenos dát na vzdialené servery ✔

Let

Max. pitch anglec 30°

Max. prevádzková rýchlosť letu 7 m/s

Max. rýchlosť na úrovni 24 m/s

Max. výška letu 120 m

Max. prípustná rýchlosť vetra 10 m/s
