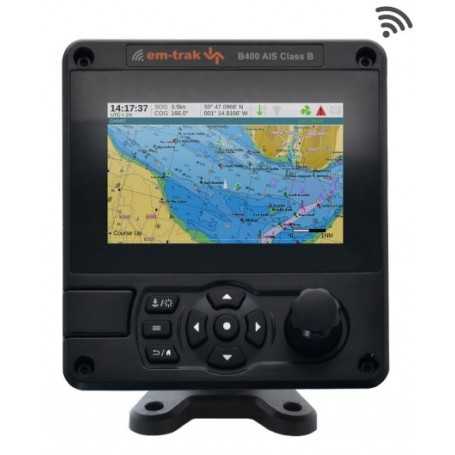

em-trak B400 Klass B 5W AIS transciever

Vi introducerar B400, en högeffekts prioriterad AIS Klass B-transceiver som levererar ultimat tillförlitlighet, utökad räckvidd och avancerad prestanda över de mest trafikerade vattnen och öppet hav.

Designad för seriösa seglare och kommersiella applikationer, är B400 en fristående, helt integrerad plug-and-play-enhet. Lämplig för intern eller extern installation, den har certifierats väder- och vattentät och har en integrerad färgskärm för att ta bort behovet av ytterligare skärmar. Enkel att installera och använda, B400 kan integreras med alla vanliga bryggsystem, samt erbjuda ett komplett utbud av avancerad AIS-funktionalitet inklusive varningar, målfilter, fartygsinformationslistor, väderuppdateringar i realtid och mer.

FUNKTIONER

• Certifierad högdriven AIS klass B (5W SOTDMA)
• Högpresterande senaste generationens GPS
• Robust och ogenomtränglig för extrema miljöer – vatten (IPx6, IPx7), fukt, stötar, vibrationer, temperaturer
• Lämplig intern eller permanent extern installation
• Robusta ergonomiska knappar och vridbara användargränssnitt med konfigurerbara flerspråkiga menyalternativ
• Integrerad högupplöst färgskärm med nattläge
• ENC-diagram (C-MAP) med konfigurerbart AIS-målöverlägg
• Flera funktioner – kollision, CPA, MOB, SAR, fartygslistor, textmeddelanden, väder, aktiv övervakning, tyst läge, plus mycket mer
• Professionell live AIS AtoN informationsdisplay
• Plug & play-anslutning - integrerad WiFi, NMEA 0183 & NMEA 2000
• Förbättrad RF-skärmning för att skydda mot elektromagnetiska störningar
• Inbyggt överspänningsskydd

FYSISK OCH MILJÖ SPECIFIKATION

Storlek (H x B x D) 152 x 165 x 95mm

Vikt 1,1 kg

Drifttemperatur -25°C till +55°C

Förvaringstemperatur -25°C till +70°C

Inträngningsskydd IPx6 och IPx7

ELEKTRISK SPECIFIKATION

Matningsspänning 12V eller 24V DC

Matningsspänningsområde 9,6V - 31,2V DC

Medelström (vid 12V) 480mA

Toppström 4A

Genomsnittlig strömförbrukning (vid 12V) 5,8W

Galvanisk isolering NMEA 0183, NMEA 2000, strömförsörjning, VHF-antennport

KONTAKTER

VHF-antenn SO-239

GNSS TNC

Power 2-vägs cirkulär multipol

NMEA 0183/Silent mode 14-vägs cirkulär multipol

NMEA 0183/larmrelä 18-vägs cirkulär multipol

NMEA 2000 5-vägs Micro-C-kontakt

DATAGRÄNSSNITT

NMEA 0183 3 x ingångsportar 3 x dubbelriktade portar

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

WiFi IEEE 802.11 (a/b/g), klientläge och åtkomstpunktläge stöds. (5 anslutningar i åtkomstpunktläge)

UPPFYLLNING AV STANDARDER

AIS-standarder IEC 62287-2 Ed. 2 ITU-R M.1371.5

Produktsäkerhetsstandarder EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Miljöstandarder IEC 60945 Ed. 4

Seriella datagränssnittsstandarder IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-prestandastandarder IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

System som stöds GPS, GLONASS, BeiDou, Galileo (två av valfri kombination, tre inklusive GPS, Galileo)

Kanaler 72

Intern/extern antenn Endast extern

Dags att först fixa från kallstart 26s

VHF-SÄNDARE

VDL-åtkomstschema SOTDMA

Driftsfrekvens 156,025MHz - 162,025MHz

Kanalbandbredd 25kHz

Mottagare/sändare 3 x mottagare, 1 x sändare

AIS-mottagarens känslighet (20% PER) -111dBm

AIS-sändareffekt 5W (+37dBm)

ANVÄNDARGRÄNSSNITT

Skärmar 5” 800 x 480 fullfärg LCD

Knappar Vridomkopplare för val och inmatning, 4 menyknappar och 4 riktningsknappar

SD-kortgränssnitt Micro SD-kortgränssnitt för loggning och sjökort (ej tillgängligt från em-trak)

GNSS ANTENN

Storlek 85 x 70 mm

Vikt 470g

Inträngningsskydd IPx6 och IPx7

Montering av 1 tums 14 TPI stolpfäste krävs

GNSS-system stödde GPS, GLONASS, Galileo, BeiDou
