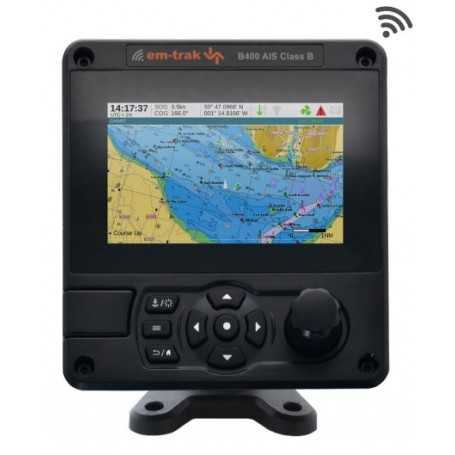

em-trak B400 razred B 5W AIS oddajnik
B400 je samostojna, popolnoma integrirana oddajno-sprejemna enota razreda B razreda B 5W. Številka dela 427-0003
1595 $ Netto (non-EU countries)
Karol Łoś
Produktni vodja
/
+48603969934
+48507526097
[email protected]
Opis
Predstavljamo B400, visoko zmogljiv oddajni sprejemnik AIS razreda B, ki zagotavlja vrhunsko zanesljivost, izboljšan doseg in napredno zmogljivost v najbolj prometnih vodah in odprtem oceanu.
B400, zasnovan za resne navtike in komercialne aplikacije, je samostojna, popolnoma integrirana enota plug-and-play. Primeren za notranjo ali zunanjo namestitev, je certificiran proti vremenskim vplivom in vodoodporen ter ponuja vgrajen barvni zaslon, ki odpravlja potrebo po dodatnih zaslonih. Enostaven za namestitev in uporabo, B400 je mogoče integrirati z vsemi običajnimi sistemi mostov, poleg tega pa ponuja celoten nabor naprednih funkcij AIS, vključno z opozorili, ciljnimi filtri, seznami informacij o plovilih, posodobitvami vremena v realnem času in še več.
LASTNOSTI
- Certificiran visoko zmogljiv AIS razreda B (5W SOTDMA)
- Visoko zmogljiv GPS najnovejše generacije
- Robusten in odporen na ekstremna okolja – voda (IPx6, IPx7), vlaga, udarci, vibracije, temperature
- Primerna notranja ali trajna zunanja vgradnja
- Robusten ergonomski uporabniški vmesnik z gumbi in vrtljivimi gumbi z nastavljivimi večjezičnimi možnostmi menija
- Integriran barvni zaslon visoke ločljivosti z nočnim načinom
- ENC diagram (C-MAP) z nastavljivim prekrivanjem ciljev AIS
- Več funkcij – trčenje, CPA, MOB, SAR, seznami plovil, besedilna sporočila, vreme, aktivno spremljanje, tihi način in še veliko več
- Profesionalni prikaz informacij AIS AtoN v živo
- Povezljivost Plug & Play – integriran WiFi, NMEA 0183 & NMEA 2000
- Izboljšan RF zaslon za zaščito pred elektromagnetnimi motnjami
- Vgrajena zaščita pred prenapetostjo
FIZIČNE IN OKOLJSKE SPECIFIKACIJE
Velikost (V x Š x G) 152 x 165 x 95 mm
Teža 1,1 kg
Delovna temperatura -25°C do +55°C
Temperatura skladiščenja -25°C do +70°C
Zaščita pred vdorom IPx6 in IPx7
ELEKTRIČNE SPECIFIKACIJE
Napajalna napetost 12V ali 24V DC
Razpon napajalne napetosti 9,6V - 31,2V DC
Povprečni tok (pri 12V) 480mA
Maksimalni tok 4A
Povprečna poraba energije (pri 12V) 5,8W
Galvanska izolacija NMEA 0183, NMEA 2000, napajanje, VHF antenski priključek
KONEKTORJI
VHF antena SO-239
GNSS TNC
Moč 2-smerni krožni multipol
NMEA 0183/Tihi način 14-smerni krožni multipol
NMEA 0183/alarmni rele 18-smerni krožni multipol
NMEA 2000 5-smerni priključek Micro-C
PODATKOVNI Vmesniki
NMEA 0183 3 x vhodna vrata 3 x dvosmerna vrata
NMEA 2000 NMEA 2000 Ed 3.101, LEN=1
WiFi IEEE 802.11 (a/b/g), podprt način odjemalca in način dostopne točke. (5 povezav v načinu dostopne točke)
SKLADNOST S STANDARDI
AIS standardi IEC 62287-2 Ed. 2 ITU-R M.1371.5
Standardi za varnost izdelkov EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Okoljski standardi IEC 60945 Ed. 4
Standardi serijskih podatkovnih vmesnikov IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0
NMEA 2000 NMEA 2000 Ed 3.101
Standardi delovanja GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0
GNSS
Podprti sistemi GPS, GLONASS, BeiDou, Galileo (dva v poljubni kombinaciji, trije vključno z GPS-om, Galileo)
Kanali 72
Notranja/zunanja antena Samo zunanja
Čas za prvi popravek od hladnega zagona 26s
VHF oddajnik
VDL dostopna shema SOTDMA
Delovna frekvenca 156,025MHz - 162,025MHz
Pasovna širina kanala 25 kHz
Sprejemniki/oddajniki 3 x sprejemniki, 1 x oddajnik
Občutljivost sprejemnika AIS (20 % PER) -111 dBm
Moč oddajnika AIS 5W (+37dBm)
UPORABNIŠKI VMESNIK
Zasloni 5” 800 x 480 polnobarvni LCD
Gumbi Rotacijski dajalnik za izbiro in vnos, 4 tipke menija in 4 smerne tipke
Vmesnik SD kartice Vmesnik mikro SD kartice za beleženje in karte (ni na voljo pri em-traku)
GNSS ANTENA
Velikost 85 x 70 mm
Teža 470 g
Zaščita pred vdorom IPx6 in IPx7
Potreben je 1-palčni 14 TPI nosilec
Sistemi GNSS podpirajo GPS, GLONASS, Galileo, BeiDou
