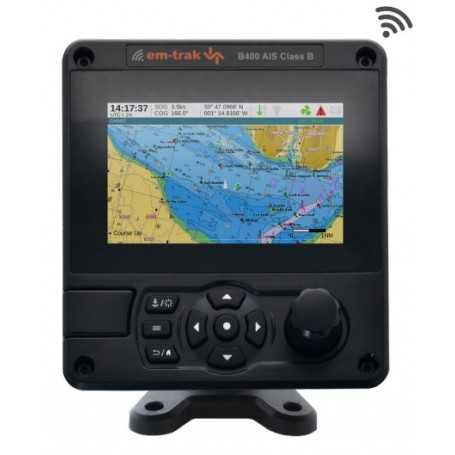

em-trak B400 B-klassi 5W AIS transiiver

Tutvustame B400, suure võimsusega prioriteetse edastamise AIS-klassi B transiiverit, mis tagab ülima töökindluse, suurema ulatuse ja täiustatud jõudluse kõige elavamates vetes ja avamerel.

Tõsiste meremeeste ja kommertsrakenduste jaoks mõeldud B400 on iseseisev, täielikult integreeritud plug-and-play seade. Sobib nii sise- kui välispaigaldamiseks, on sertifitseeritud ilmastiku- ja veekindlalt ning pakub integreeritud värviekraani, et eemaldada vajadus lisaekraanide järele. Lihtne paigaldada ja kasutada, B400 saab integreerida kõigi levinud sillasüsteemidega, samuti pakub see täielikku valikut täiustatud AIS-i funktsioone, sealhulgas hoiatusi, sihtfiltreid, laevateabe loendeid, reaalajas ilmateateid ja palju muud.

FUNKTSIOONID

• Sertifitseeritud suure võimsusega AIS klass B (5 W SOTDMA)
• Suure jõudlusega uusima põlvkonna GPS
• Vastupidav ja äärmuslikele keskkondadele mitteläbilaskev – vesi (IPx6, IPx7), niiskus, löök, vibratsioon, temperatuur
• Sobiv sise- või välispaigaldus
• Tugevad ergonoomilised nupu ja pöördnupu kasutajaliidesed koos konfigureeritavate mitmekeelsete menüüvalikutega
• Integreeritud kõrglahutusega värviekraan koos öörežiimiga
• ENC diagramm (C-MAP) konfigureeritava AIS-i sihtkattega
• Mitu funktsiooni – kokkupõrge, CPA, MOB, SAR, laevade loendid, tekstisõnumid, ilm, aktiivne jälgimine, vaikne režiim ja palju muud
• Professionaalne reaalajas AIS AtoN teabeekraan
• Plug & play ühenduvus – integreeritud WiFi, NMEA 0183 ja NMEA 2000
• Täiustatud RF-ekraan kaitseks elektromagnetiliste häirete eest
• Sisseehitatud ülepingekaitse

FÜÜSIKALISED JA KESKKONNASPETSIFIKATSIOONID

Mõõdud (K x L x S) 152 x 165 x 95 mm

Kaal 1,1 kg

Töötemperatuur -25°C kuni +55°C

Säilitustemperatuur -25°C kuni +70°C

Sissepääsukaitse IPx6 ja IPx7

ELEKTRISPETSIFIKATSIOON

Toitepinge 12V või 24V DC

Toitepinge vahemik 9,6V - 31,2V DC

Keskmine vool (12V juures) 480mA

Tippvool 4A

Keskmine voolutarve (12V juures) 5,8W

Galvaaniline isolatsioon NMEA 0183, NMEA 2000, toiteallikas, VHF antenni port

ÜHENDUSED

VHF antenn SO-239

GNSS TNC

Võimsus 2-suunaline ümmargune mitmikpoolus

NMEA 0183/Vaikne režiim, 14-suunaline ümmargune mitmikpoolus

NMEA 0183/häirerelee 18-suunaline ümmargune mitmikpoolus

NMEA 2000 5-poolne Micro-C pistik

ANDMELIIDESED

NMEA 0183 3 x sisendporti 3 x kahesuunalist porti

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Toetatud WiFi IEEE 802.11 (a/b/g), kliendirežiim ja pääsupunkti režiim. (5 ühendust pääsupunkti režiimis)

STANDARDITE VASTAVUS

AIS standardid IEC 62287-2 Ed. 2 ITU-R M.1371.5

Tooteohutusstandardid EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Keskkonnastandardid IEC 60945 Ed. 4

Jadaliidese standardid IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 väljaanne 3.101

GNSS-i jõudlusstandardid IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Süsteemid toetasid GPS-i, GLONASS-i, BeiDou-d, Galileot (kaks mis tahes kombinatsiooni, kolm sealhulgas GPS, Galileo)

Kanalid 72

Sisemine/välimine antenn Ainult väline

Aeg esmaseks parandamiseks külmkäivitusest 26s

VHF-RAADATAJA

VDL-i juurdepääsuskeem SOTDMA

Töösagedus 156,025MHz - 162,025MHz

Kanali ribalaius 25kHz

Vastuvõtjad/saatjad 3 x vastuvõtjad, 1 x saatja

AIS-vastuvõtja tundlikkus (20% PER) -111dBm

AIS saatja võimsus 5W (+37dBm)

KASUTAJALIIDES

Ekraanid 5" 800 x 480 täisvärviline LCD

Nupud Pöördkooder valikuks ja sisestamiseks, 4 menüüklahvi ja 4 suunaklahvi

SD-kaardi liides Micro SD-kaardi liides logimiseks ja kaardikaartide jaoks (pole saadaval ettevõttest em-trak)

GNSS ANTENN

Mõõdud 85x70mm

Kaal 470g

Sissepääsukaitse IPx6 ja IPx7

Vajalik on 1-tolline 14 TPI-posti kinnitus

GNSS-süsteemid toetasid GPS-i, GLONASS-i, Galileo, BeiDou
