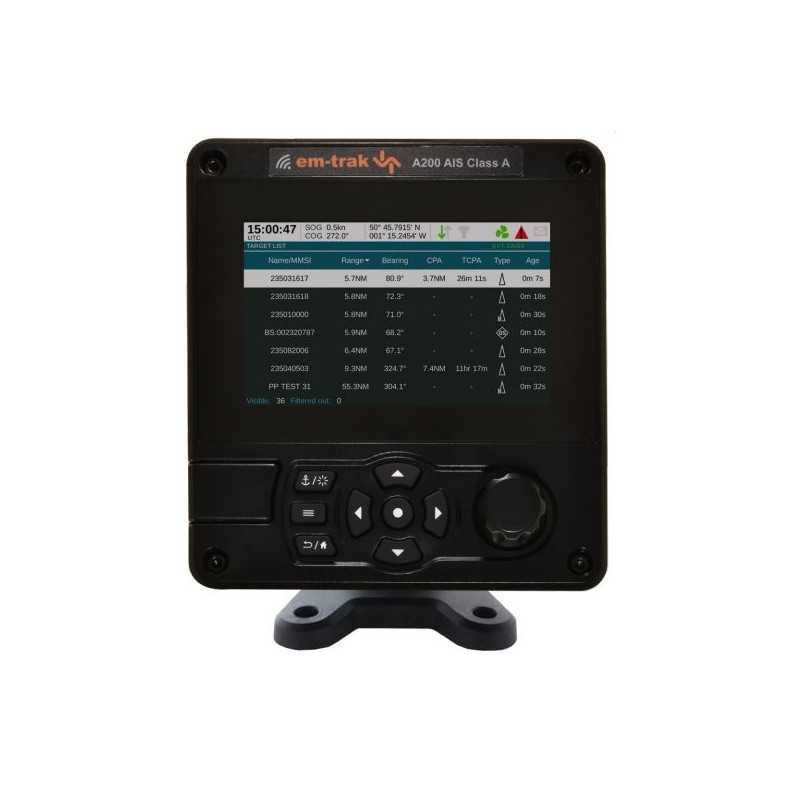

em-trak A200 Sınıf A AIS alıcı-verici

A200, tüm ulusal ve uluslararası (IMO) ticari gemi düzenlemeleriyle uyumlu, SOLAS ve Inland Waterway sertifikalı AIS A Sınıfı bir alıcı-vericidir.

Yüksek çözünürlüklü renkli ekrana ve IPx6 ve IPx7 hava koşullarına ve su geçirmezliğe sahip tek bir entegre ünite olarak A200'ün yapılandırılması, kurulması, çalıştırılması ve tüm köprü sistemlerine bağlanması kolaydır. A200, tekne görüntüleme filtreleri, renkli ENC, MOB ve SART uyarılarını içeren bir dizi gelişmiş işlevsellik içerir.

ÖZELLİKLERİ

• IMO SOLAS sertifikalı AIS Sınıf A
• EU Inland Waterway sertifikalı, sağlamlaştırılmış ve aşırı ortamlara karşı dayanıklı – su (IPx6, IPx7), nem, şok, titreşim ve sıcaklıklar
• Yüksek performanslı son nesil GPS
• Uygun dahili veya kalıcı harici kurulum
• Yapılandırılabilir çok dilli menü seçenekleriyle sağlam ergonomik düğme ve döner düğme kullanıcı arayüzleri
• Gece modu ile entegre yüksek çözünürlüklü renkli ekran
• Yapılandırılabilir AIS hedef yerleşimi ile ENC şeması (C-Map)
• Sessiz mod – AIS iletimleri durdurulur, tüm AIS mesajları alınmaya devam eder
• Entegre WiFi
• Pilot fiş kablosu ve bağlantı kutusu aksesuar seçenekleri

FİZİKSEL VE ÇEVRESEL ÖZELLİKLER

Boyut (Y x G x D) 152 x 165 x 95 mm

Ağırlık 1.1kg

Çalışma sıcaklığı -25°C ila +55°C

Depolama sıcaklığı -25°C ila +70°C

Giriş koruması IPx6 ve IPx7

ELEKTRİK ÖZELLİKLERİ

Besleme gerilimi 12V veya 24V DC

Besleme gerilimi aralığı 9.6V - 31,2V DC

Ortalama akım (12V'de) 520mA

Tepe akımı 6A

Ortalama güç tüketimi (12V'de) 6,2W

Galvanik izolasyon NMEA 0183, NMEA 2000, güç kaynağı, VHF anten portu

KONEKTÖRLER

VHF anteni SO-239

GNSS TNC

Güç 2 yollu dairesel çok kutuplu

NMEA 0183/sessiz mod/mavi işaret 14 yollu dairesel çok kutuplu

NMEA 0183/alarm rölesi 18 yollu dairesel çok kutuplu

NMEA 2000 5 yollu Micro-C konektörü

VERİ ARAYÜZLERİ

NMEA 0183 3 x giriş bağlantı noktası

3 x çift yönlü bağlantı noktası

NMEA 2000 NMEA 2000 Ed 3.101, UZUNLUK=1

WiFi IEEE 802.11 (a/b/g), istemci modu ve erişim noktası modu desteklenir. (erişim noktası modunda 5 bağlantı)

STANDARTLARA UYGUNLUK

AIS standartları IEC 61993-2 Ed. 3

Ürün güvenlik standartları EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Çevre standartları IEC 60945 Ed. 4

Seri veri arayüzü standartları IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Sürümü 3.101

GNSS performans standartları IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Desteklenen sistemler GPS, GLONASS, BeiDou, Galileo (herhangi bir kombinasyondan ikisi, GPS, Galileo dahil üç)

Kanallar 72

Dahili/harici anten Yalnızca harici

Soğuk başlangıçtan itibaren ilk düzeltme zamanı 26s

VHF TELSİZ

VDL erişim şeması SOTDMA

Çalışma frekansı 156.025MHz - 162.025MHz

Kanal bant genişliği 25kHz

Alıcılar/vericiler 3 x alıcı, 1 x verici

AIS alıcı hassasiyeti (%20 PER) -111dBm

AIS verici gücü 12W (+41dBm)

KULLANICI ARAYÜZÜ

Ekran 5” 800 x 480 tam renkli LCD

Düğmeler Seçim ve giriş için döner kodlayıcı, 4 menü tuşu ve 4 yön tuşu

SD kart arayüzü Kayıt ve grafik kartları için Micro SD kart arayüzü (em-trak'tan temin edilemez)

GNSS ANTENİ

Boyut 85 x 70 mm

Ağırlık 470g

Giriş koruması IPx6 ve IPx7

Montaj 1 inç 14 TPI direğe montaj gereklidir

GNSS sistemleri desteklenen GPS, GLONASS, Galileo, BeiDou

KUTUDA

• AIS alıcı-verici
• Güç kablosu
• Montaj braketi ve sabitleme paketi
• 14 Yollu veri kablosu
• 18 Yollu veri kablosu
• Ürün kılavuzu ve
• GPS Anteni
• belge paketi
