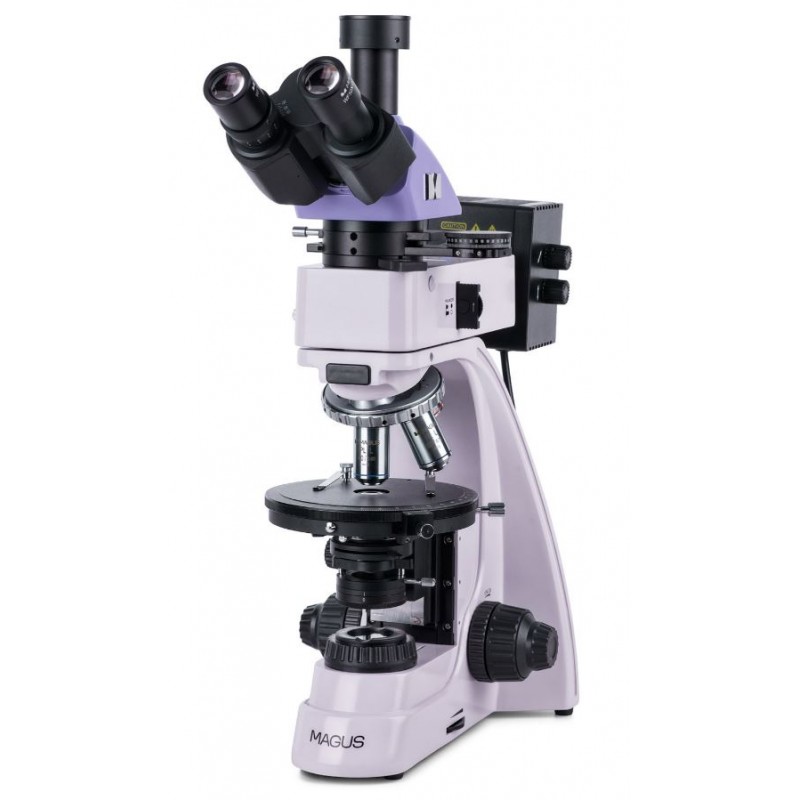

Kính hiển vi phân cực MAGUS Pol 850

Kính hiển vi được thiết kế để nghiên cứu các vật thể trong ánh sáng phân cực và tự nhiên.

Trong ánh sáng truyền qua, bạn có thể nghiên cứu các mẫu vật địa chất cũng như các mẫu vật sinh học và polyme dị hướng trong các phần mỏng.

Trong ánh sáng phản chiếu – các phần được đánh bóng với một mặt được đánh bóng. Độ dày của các phần được đánh bóng là tùy ý, thường là 5–10mm. Kính hiển vi cho phép bạn kiểm tra các vật thể mờ đục có độ dày lên tới 15mm.

Kính hiển vi phân cực sử dụng khả năng lưỡng chiết của mẫu dị hướng để tạo ra hình ảnh. Ánh sáng phân cực phẳng khi truyền qua một mẫu dị hướng sẽ bị tách thành hai chùm tia và làm thay đổi mặt phẳng phân cực. Máy phân tích đưa các dao động của chùm tia vào cùng một mặt phẳng và trục, từ đó gây ra sự giao thoa mang tính phá hủy và tăng cường giữa hai mặt sóng. Hình ảnh tươi sáng, có độ tương phản cao sẽ thay đổi màu sắc khi sân khấu xoay.

Kính hiển vi này có vật kính không bị biến dạng. Ống trung gian giữ máy phân tích và thấu kính Bertrand, đồng thời có khe cho bộ bù. Kính hiển vi được sử dụng trong tinh thể học, thạch học, khoáng vật học, pháp y, y học và các lĩnh vực khoa học khác.

Đầu kính hiển vi

Đầu ba mắt với vật kính vô cực có mặt phẳng vô cực. Các thiết bị chụp ảnh kỹ thuật số được gắn trong ống ba mắt. Núm chọn đường dẫn ánh sáng của thị kính/máy ảnh cho phép bạn hướng chùm sáng tới máy ảnh kỹ thuật số hoặc ống thị kính.

Việc điều chỉnh diopter nằm ở ống bên trái.

Ống mũi xoay

Năm mục tiêu. Một khe trống được sử dụng để định tâm nguồn sáng. Một vật kính bổ sung cũng có thể được lắp vào một khe trống để đạt được độ phóng đại cao hơn. Thiết kế của đầu mũi quay (“cách xa người quan sát”) giải phóng không gian ở phía trước sân khấu và do đó, người dùng có thể nhìn thấy vật kính được đưa vào đường quang. Các khe mũi quay được đặt ở giữa để căn chỉnh trục quang của vật kính và kính hiển vi.

Mục tiêu

Vật kính tiêu sắc có mặt bằng vô cực được thiết kế đặc biệt để quan sát ánh sáng phân cực: Hệ thống quang học không biến dạng đảm bảo rằng hiện tượng lưỡng chiết đến từ mẫu vật chứ không phải từ các thành phần quang học. Mục tiêu được thiết kế để nghiên cứu các mẫu không có phiếu che.

Cơ chế lấy nét

Các nút lấy nét thô và tinh đồng trục được đặt ở dưới cùng của chân đế ở cả hai bên. Người dùng có thể đặt tay lên bàn và tạo tư thế thoải mái trong khi quan sát. Việc điều chỉnh lấy nét diễn ra suôn sẻ và dễ dàng.

Thiết kế của cơ chế lấy nét giúp điều chỉnh kính hiển vi nhanh chóng sau khi thay đổi đối tượng nghiên cứu. Với mục đích này, một núm khóa lấy nét thô được đặt ở phía bên phải. Độ căng thô có thể được điều chỉnh bằng cách xoay vòng ở phía bên trái.

Sân khấu

Bàn mẫu quay 360° để quan sát sự thay đổi màu sắc của mẫu khi máy phân cực và máy phân tích ở hướng chéo nhau. Sân khấu có sự tăng dần về góc quay. Với thang đo vernier, các phép đo được thực hiện với độ chính xác 0,1°.

Bàn soi có thể được căn giữa bằng hai ốc vít vì việc phân tích một vật thể dị hướng trong ánh sáng phân cực đòi hỏi sự căn chỉnh chính xác trục quay của bàn soi với trục quang học của kính hiển vi.

Nguồn sáng

Bóng đèn halogen 30W được sử dụng trong cả đèn chiếu sáng phản xạ và truyền qua. Bóng đèn halogen phát ra ánh sáng với nhiệt độ màu cho phép làm việc thoải mái. Bóng đèn 30W đủ sáng để bạn quan sát với vật kính phóng đại 4x đến 100x được sử dụng cho kính hiển vi trường sáng và kính hiển vi ánh sáng phân cực.

Ánh sáng phản chiếu

Hệ thống chiếu sáng giúp bạn có thể thiết lập hệ thống chiếu sáng Köhler. Các màng chắn trường và khẩu độ được định tâm trước tại nhà máy và không cần định tâm thêm. Nếu cần thiết, màng ngăn có thể được điều chỉnh bằng vít định tâm. Nguồn sáng được tập trung dọc theo ba trục. Máy phân tích và bộ phân cực có thể tháo rời dành cho kỹ thuật kính hiển vi phân cực. Bộ phân cực quay 0–360°, máy phân tích quay 360° và thang đo vernier trên máy phân tích cung cấp phép đo góc chính xác.

Một bộ bộ lọc có thể giúp bạn điều chỉnh khả năng tái tạo màu sắc.

Chiếu sáng ánh sáng truyền qua

Chiếu sáng Köhler: màng chắn trường có thể điều chỉnh; Tụ quang Abbe ở giữa và có thể điều chỉnh độ cao với màng chắn khẩu độ có thể điều chỉnh và thấu kính phụ xoay. NA = 1,25. Bộ phân cực có thể xoay 0–360°, với bốn góc quay 0°, 90°, 180°, 270° trên thang đo. Máy phân tích quay 360°, thang đo vernier trên máy phân tích cung cấp phép đo góc chính xác.

Chiếu sáng Köhler trong ánh sáng phản xạ và truyền qua

Thiết lập chiếu sáng Köhler nâng cao chất lượng hình ảnh của mẫu vật. Với độ chiếu sáng như vậy, bạn có thể đạt được độ phân giải tối đa trên từng vật kính và độ chiếu sáng đồng đều của trường nhìn mà không bị tối ở các cạnh. Đối tượng nghiên cứu được lấy nét rõ ràng và các hiện tượng giả trong hình ảnh được loại bỏ.

Nghiên cứu mẫu dưới ánh sáng phân cực

Ống trung gian giữ máy phân tích và thấu kính Bertrand, đồng thời có khe cho bộ bù. Máy phân tích được đưa vào đường dẫn ánh sáng để quan sát các vật thể trong ánh sáng phân cực. Khi bộ phân cực và máy phân tích quay, góc phân cực thay đổi. Bạn có thể đạt được vị trí vuông góc lẫn nhau bằng cách đặt cả hai bộ lọc về vị trí “0”. Khi xoay đế kính hiển vi, tùy thuộc vào góc phân cực mà bề mặt của mẫu phản xạ ánh sáng khác nhau. Thấu kính Bertrand được sử dụng để nghiên cứu nội soi. Bộ bù được thiết kế để tăng cường độ tương phản của các mẫu có độ lưỡng chiết yếu.

Phụ kiện

Có một dòng phụ kiện được thiết kế cho kính hiển vi.

Các vật kính bổ sung có thể được sử dụng để nghiên cứu các vật thể có kích thước lên tới 0,32µm.

Thị kính mở rộng phạm vi phóng đại của kính hiển vi. Thị kính bổ sung sẽ giúp tận dụng tối đa tiềm năng của vật kính được sử dụng thường xuyên hơn.

Một máy ảnh kỹ thuật số xuất hình ảnh kính hiển vi trên màn hình, lưu trữ các tập tin và có phần mềm thực hiện các phép đo mẫu vật theo thời gian thực. Một slide hiệu chuẩn để đo các vật thể có thể được kết hợp với thị kính với cân hoặc phần mềm máy ảnh.

Các tính năng chính:

• Nghiên cứu các mẫu dị hướng trong suốt và mờ đục dưới ánh sáng phân cực và tự nhiên
• Nguồn sáng truyền qua và phản xạ halogen 30W mạnh mẽ mang lại ánh sáng tự nhiên tươi sáng
• Thấu kính Bertrand dành cho nội soi và nội soi, bộ bù và chiếu sáng Köhler trong ánh sáng truyền qua và phản xạ
• Đầu ba mắt có ống ba mắt để gắn máy ảnh kỹ thuật số; Tách chùm tia 100:0 và 0:100
• Lập kế hoạch cho các mục tiêu không bị căng thẳng tiêu sắc loại bỏ các hiệu ứng quang học sai lệch
• Căn chỉnh thuận tiện các khe mũi quay và bệ đỡ
• Bàn mẫu tròn có thể xoay được với thang đo vernier để đo góc chính xác
• Nhiều phụ kiện tùy chọn

Bộ sản phẩm bao gồm:

• Đế có đầu vào nguồn, nguồn sáng truyền qua và bộ tụ quang, cơ chế lấy nét, bệ đỡ và đầu mũi quay
• Đèn chiếu sáng phản chiếu có đèn chiếu sáng
• Đầu ba mắt
• Ống trung gian với thấu kính Bertrand, máy phân tích và khe bù
• Bộ bù: Bộ bù λ, bộ bù λ/4, nêm thạch anh
• Vật kính tiêu sắc kế hoạch vô cực: PL 5x/0,12 WD 26,1mm
• Vật kính tiêu sắc kế hoạch vô cực: PL 10x/0,25 WD 5,0mm
• Vật kính tiêu sắc kế hoạch vô cực: PL 40x/0,6 (có lò xo) WD 3,98mm
• Vật kính tiêu sắc kế hoạch vô cực: PL 60x/0,7 (có lò xo) WD 2,03mm
• Thị kính 10x/20 mm (2 chiếc.)
• Thị kính 10x/20mm có thước đo. Giá trị tỷ lệ: 0,1mm
• Bộ chuyển đổi gắn C 1x
• Cờ lê lục giác
• Dây điện
• Phủ bụi
• Hướng dẫn sử dụng và thẻ bảo hành

Thông số kỹ thuật

ID sản phẩm 82912

thương hiệu MAGUS

Bảo hành 5

EAN 5905555018539

Kích thước gói hàng (LxWxH) 44,7x42,2x67,5

Trọng lượng vận chuyển 11,5

Loại sinh học, ánh sáng/quang học

đầu ba mắt

Vòi phun Siedentopf

Góc nghiêng đầu 30°

Độ phóng đại, cấu hình cơ bản x 50–600 (*tùy chọn: 25–1000/1600/2000)

Đường kính ống thị kính, mm 23,2

Thị kính 10х/20; 10x/20 với thang đo (*tùy chọn: 16x/11; 20х/11)

Vật kính kế hoạch vô cực tiêu sắc, không biến dạng: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*tùy chọn: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); chiều cao parfocal 45mm, được thiết kế để nghiên cứu mẫu vật không có nắp đậy

Đầu mũi xoay cho 5 vật kính, định tâm

Khoảng cách làm việc, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5 lần); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Sân khấu, mm Ø150

Bàn khấu có tính năng xoay 360°, định tâm, chia độ góc quay 1°; thang đo vernier để đo góc với độ chính xác 0,1°

Điều chỉnh diop thị kính, diopters ±5 (trên ống bên trái)

Tụ quang Abbe NA 1.25 với màng chắn khẩu độ có thể điều chỉnh và thấu kính xoay

Cơ hoành khẩu độ có thể điều chỉnh, cơ hoành trường mống mắt có thể điều chỉnh

Lấy nét đồng trục, lấy nét thô (21mm, 39,8mm/vòng tròn, có núm khóa và núm điều chỉnh độ căng) và lấy nét tinh (0,002mm)

Chiếu sáng halogen

Điều chỉnh độ sáng Có

Nguồn điện 220±22V, 50Hz, mạng AC

Loại nguồn sáng ánh sáng phản xạ và ánh sáng truyền qua: 12V/30W

Bộ lọc ánh sáng phản chiếu ánh sáng: mờ, vàng, xanh lá cây, xanh dương

Phạm vi nhiệt độ hoạt động,°C 5...+35

Cấp độ người dùng Người dùng có kinh nghiệm, chuyên gia

Độ khó lắp ráp và lắp đặt phức tạp

Ánh sáng truyền qua phân cực: có các vạch 0°, 90°, 180°, 270° trên thang đo; Có thể xoay 360°; ánh sáng phản chiếu: có thể tháo rời

Máy phân tích tích hợp ống trung gian có góc quay 0–360°; thang đo vernier để đo góc với độ chính xác 0,1°; Thấu kính Bertrand; khe để lắp đặt bộ bù

Bộ bù λ bộ bù; bộ bù λ/4; nêm thạch anh

Phòng thí nghiệm ứng dụng/y tế

Vị trí chiếu sáng kép

Phương pháp nghiên cứu trường sáng, phân cực

Túi/hộp/túi trong bộ che bụi
