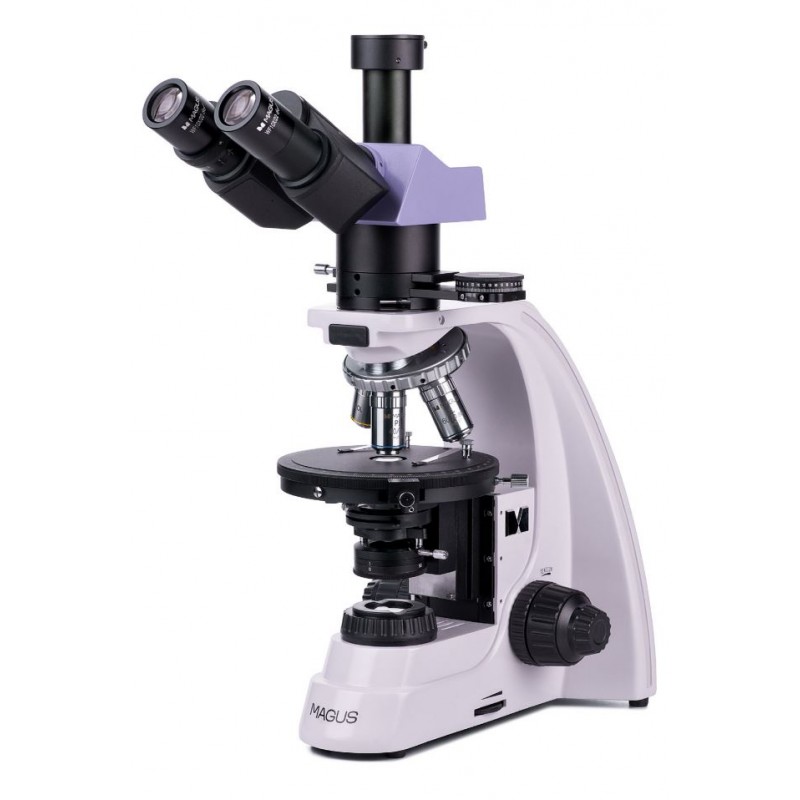

MAGUS Pol 800 偏光显微镜

该显微镜设计用于在偏振光和透射光下研究各向异性地质、生物和聚合物样品。

偏光显微镜利用各向异性样本的双折射来提供图像。平面偏振光穿过各向异性样本时，会分成两束并改变偏振面。分析仪将光束的振动带入同一平面和轴，从而导致两个波前之间发生相消干涉和相长干涉。当载物台旋转时，明亮、高对比度的图像会改变颜色。

该显微镜具有无应力物镜。中间管容纳分析器和伯特兰透镜，并且有一个用于补偿器的槽。显微镜用于晶体学、岩相学、矿物学、法医学、医学和其他科学领域。

显微镜头

带无限远平场消色差物镜的三目头。数字图像捕获装置安装在三目镜筒内。目镜/相机光路选择旋钮允许您将光束引导到数码相机或目镜管。屈光度调节位于左镜筒上。

物镜转盘

五个目标。还可以在空闲槽中安装额外的物镜，以实现额外的放大倍率。物镜转换器的设计（“远离观察者”）释放了载物台前面的空间，以便用户可以看到插入光路的物镜。物镜转盘槽位于中心位置，以对齐物镜和显微镜的光轴。

目标

无限远平场消色差物镜专为偏振光观察而设计：无应变光学器件确保双折射来自样品而不是光学元件。设计用于 0.17 毫米厚的盖玻片。

调焦机构

同轴粗微调焦旋钮位于支架底部两侧。用户可以将手放在桌子上并在观察时采取放松的姿势。对焦调节平稳、轻松。

调焦机构的设计可以在改变研究对象后快速调整显微镜。为此，右侧有一个粗调焦锁定旋钮。粗张力可以通过转动左侧的环来调节。

阶段

当起偏器和检偏器处于交叉方向时，载物台旋转 360° 以观察样品的颜色变化。舞台有旋转角度的渐变。使用游标尺进行测量，精度为 0.1°。

载物台可以用两个螺钉居中，因为在偏振光下分析各向异性物体需要将载物台的旋转轴与显微镜的光轴精确对准。

光源

卤素灯泡发出的光的色温适合舒适的工作。 30W 灯泡的亮度足以让您使用用于明场和偏光显微镜的 4 倍至 100 倍放大物镜进行观察。

透射光照明

科勒照明：可调节视场光阑；居中且高度可调的阿贝聚光镜，带有可调孔径光阑和旋转辅助透镜。数值孔径 = 1.25。偏光镜可0~360°旋转，刻度上有0°、90°、180°、270°四个旋转角度标记。分析仪可360°旋转，分析仪上的游标刻度可提供精确的角度测量。

科勒照明

科勒照明装置提高了样本的图像质量。通过这种照明，您可以在每个物镜上实现最大分辨率，并实现视场的均匀照明，边缘不会变暗。研究对象清晰对焦，图像伪影被消除。

在偏振光下研究样品

中间管容纳分析器和伯特兰透镜，并且有一个用于补偿器的槽。将检偏器插入光路中，以偏振光观察物体。当起偏器和检偏器旋转时，偏振角发生变化。您可以通过将两个滤光片设置为“0”位置来实现相互垂直的位置。当显微镜支架旋转时，根据偏振角度的不同，样品表面反射的光也不同。伯特兰透镜用于锥光研究。补偿器旨在增强弱双折射样品的对比度。

配件

有一系列专为该显微镜设计的配件。

附加物镜可用于研究最大 0.22μm 的物体。

目镜扩大了显微镜的放大范围。额外的目镜将帮助您充分利用经常使用的物镜的潜力。

一种数码相机，可在监视器上输出显微镜图像、存储文件，并具有对样本进行实时测量的软件。用于测量物体的校准载玻片，可与带刻度的目镜或相机软件结合使用。

主要特征：

• 偏振光和透射光下各向异性样品的研究
• 强大的 30W 卤素透射光源，提供明亮的自然光
• 用于锥光镜和正交镜的伯特兰透镜、补偿器和科勒照明
• 带三目镜筒的三目头，用于安装数码相机； 100:0 和 0:100 分束
• 平场消色差无应变物镜消除了假光学效应
• 方便地对准物镜转盘槽和载物台
• 带有游标尺的可旋转圆形平台，可进行精确的角度测量
• 多种可选配件

该套件包括：

• 底座配有电源输入、透射光源和聚光镜、调焦机构、载物台和物镜转换器
• 三目头
• 带有伯特兰透镜、分析器和补偿器槽的中间管
• 补偿器：λ补偿器、λ/4补偿器、石英楔子
• 无限远平场消色差物镜：PL 4x/0.10 WD 21mm
• 无限远平场消色差物镜：PL 10x/0.25 WD 5.0mm
• 无限远平场消色差物镜：PL 40x/0.65（弹簧加载）WD 0.66mm
• 无限远平场消色差物镜：PL 60x/0.80（弹簧加载）WD 0.46mm
• 目镜 10x/22mm，长出瞳距离（2 个）
• 带刻度的 10x/22mm 目镜。刻度值：0.1mm
• C 型安装适配器 1x
• 六角扳手
• 电源线
• 防尘罩
• 用户手册和保修卡

规格

产品 ID 82911

品牌 玛格斯

保修5

EAN 5905555018508

包装尺寸（长x宽x高）43.1x27.1x63

运输重量 14.5

类型 生物、光/光学

头三目

西登托普夫喷嘴

头部倾斜角度30°

放大倍数，x 40–600 基本配置（*可选：40–1000/1250/1500/2000/2500）

目镜筒直径，毫米 30

目镜10х/22mm，出瞳距离：10mm； 10х/22mm，带刻度（*可选：10x/22mm，带十字线，12.5x/14；15x/15；20x/12；25x/9）

无限远平场消色差、无应变物镜：PL 4x/0.10； PL 10x/0.25； PL 40x/0.65； PL 60x/0.80（*可选：PL 5x/0.12；PL 20x/0.4；PL 100x/1.25（油）；PL 100x/0.8（干））；齐焦高度 45 毫米，设计用于使用 0.17 毫米厚的盖玻片

用于 5 个物镜的旋转物镜转换器，居中

工作距离，毫米 21 (4x)； 5.0（10 倍）； 0.66（40 倍）； 0.46（60 倍）； 26.1（5 倍）； 8.8（20 倍）； 0.36（100x（油））； 2.02（100x（干））

瞳距，毫米 48 - 75

载物台，毫米 Ø150

载物台可360°旋转，定心，旋转角度1°分级；用于测量角度的游标尺，精度为 0.1°

目镜屈光度调节，屈光度±5（左镜筒上）

聚光镜 阿贝聚光镜 NA 1.25，带可调节孔径光阑和旋转透镜

光圈可调孔径光阑、可调虹膜视场光阑

调焦同轴，粗调焦（21mm、39.8mm/圈，带锁定旋钮和张力调节旋钮）和细调焦（0.002mm）

照明卤素灯

亮度调节 有

电源 220±22V，50Hz，交流网络

光源类型卤素灯：12V/30W

工作温度范围，°C 5...+35

用户级别 经验丰富的用户、专业人士

组装和安装难度复杂

刻度上有0°、90°、180°、270°标记的偏光镜； 360°可旋转

中间管内置分析器，旋转0-360°；用于测量角度的游标尺，精度为 0.1°；伯特兰透镜；用于安装补偿器的槽

补偿器 λ补偿器； λ/4补偿器；石英楔子

应用实验室/医疗

照明位置较低

研究方法 明场、偏振

袋/箱/袋内有防尘罩
