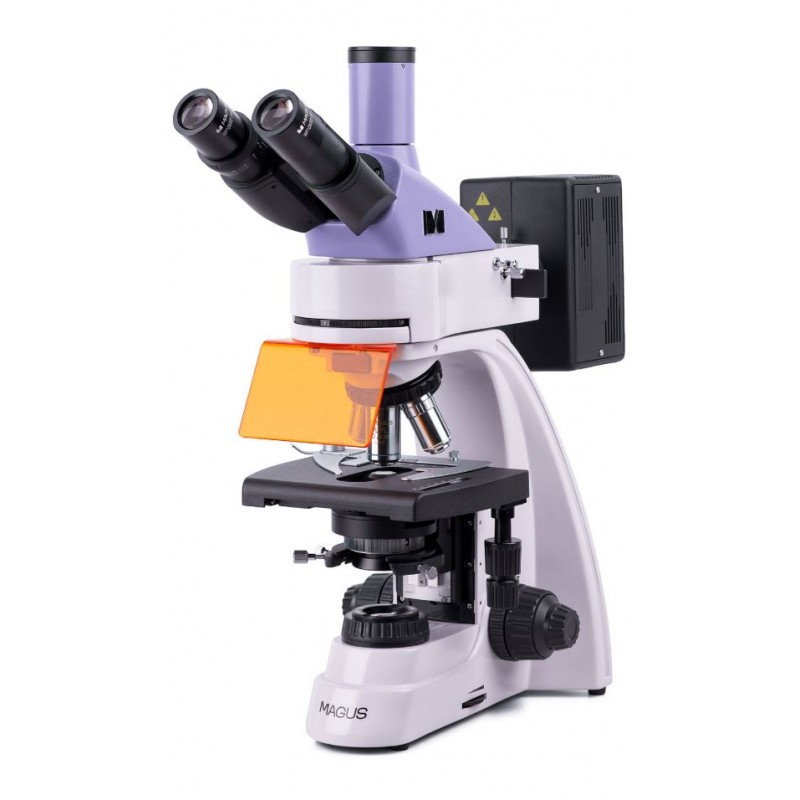

Fluorescenční mikroskop MAGUS Lum 400

Fluorescenční mikroskop MAGUS Lum 400 je určen pro diagnostiku a výzkum metodami fluorescenční (odražené světlo) a světlého pole (procházející světlo) mikroskopie. Techniky tmavého pole, fázového kontrastu a polarizace lze použít s volitelným vybavením. Oblasti použití fluorescenčního mikroskopu: analýza DNA, studium patogenů, sanitární a epidemiologický dozor, forenzní vyšetřování atd.

Optika

Toto je trinokulární mikroskop: Binokulární hlava je nakloněna o 30° a digitální kamera (není součástí dodávky) je instalována v trinokulárním tubusu. Protože jsou okulárové tubusy otočné o 360°, je snadné je upravit tak, aby odpovídaly výšce uživatele.

Do otočného okuláru lze nainstalovat pět objektivů. Součástí jsou čtyři achromatické objektivy s nekonečným plánem. Jeden z nich, fluo objektiv se zvětšením 40x, je určen pro fluorescenční pozorování. Objektivy 4x, 10x a 100x se používají pro techniku mikroskopie ve světlém poli. Do volné štěrbiny revolverového nosiče objektivů lze namontovat další objektiv, aby se dosáhlo mimořádného zvětšení v rozsahu zvětšení mikroskopu.

Revolverový nosič objektivů je orientován dovnitř – uživatel vidí objektiv zasunutý do optické dráhy.

Osvětlení

Zdrojem odraženého světla je 100W rtuťová výbojka. Je umístěna uvnitř lampové skříně, což zajišťuje účinný odvod tepla: Lampa se nepřehřívá ani během dlouhých hodin provozu. Lampa může být vystředěna ve třech osách, aby bylo zajištěno optimální osvětlení pracovní plochy. Pokud ji potřebujete vyměnit, bude poměrně snadné vyjmout a nainstalovat žárovku. Rtuťová výbojka je vhodná pro fluorescenční barviva, protože má diskrétní vrcholy. Iluminátor odraženého světla obsahuje čtyři excitační filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

Zdroj procházejícího světla: 30W halogenová žárovka. Je dostatečně jasný, aby mohl pracovat s libovolnými objektivy jakéhokoli zvětšení. Díky barevné teplotě osvětlení nebudou oči namáhat ani dlouhé pozorování. Součástí osvětlovacího systému je také kondenzátor. Má slot pro posuvník (fázový kontrast nebo tmavé pole).

V procházejícím a odraženém světle můžete nastavit metodu osvětlení Köhler. Při takto nastaveném osvětlení nedochází k ztmavení na okrajích, vzorek je dobře viditelný a obrazové artefakty jsou odstraněny.

Jeviště a zaostřovací mechanismus

Mikroskop je vybaven ergonomicky navrženým stolkem bez polohovacího stojanu. Při pozorování v odraženém světle se na stolek umístí černá deska stolku, aby se odstranilo rozptýlené světlo. Držák vzorků je odnímatelný a lze jej v případě potřeby vyjmout povolením dvou šroubů. Ostřící knoflíky jsou koaxiální a jsou umístěny na každé straně mikroskopu. Hrubé ostření má aretační knoflík a nastavení napětí a jemné ostření se používá pro nastavení ostření.

Příslušenství

Mikroskop MAGUS Lum 400 může být vybaven dalším příslušenstvím: digitální fotoaparát, zařízení pro fázový kontrast, polarizační zařízení, kondenzor pro tmavé pole, okuláry a objektivy, posuvníky pro tmavé pole a fázový kontrast. U měřicích objektů lze konfiguraci doplnit o kalibrační suport.

Klíčové vlastnosti:

• Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
• Další výzkumné metody s volitelným příslušenstvím: fázový kontrast, jednoduchá polarizace, tmavé pole
• Trinokulární hlava s trinokulárním tubusem pro montáž digitálního fotoaparátu; Okulárové tubusy otočné o 360°
• Achromatické objektivy s plánem nekonečna, včetně fluo objektivu
• Zdroj odraženého světla: 100W rtuťová výbojka, zdroj procházejícího světla: 30W halogenová žárovka
• Köhlerova metoda osvětlení v procházejícím a odraženém světle
• Fluorescenční filtry: ultrafialové (UV), fialové (V), modré (B), zelené (G)
• Ergonomický stolek s odnímatelným držákem vzorků a bez polohovacího stojanu

Sada obsahuje:

• Základna s příkonem, zdrojem procházejícího světla a kondenzorem, zaostřovacím mechanismem, stolkem a revolverovým nosičem objektivů
• Osvětlovač s odraženým světlem
• Rtuťová lampa
• Trinokulární hlava
• Nekonečný plan achromatický objektiv: PL 4x/0,10 WD 19,8 mm
• Nekonečný plan achromatický objektiv: PL 10x/0,25 WD 5,0 mm
• Nekonečný plan achromatický objektiv, fluo: PL FL 40x/0,85 (odpružený) WD 0,42 mm
• Nekonečný plan achromatický objektiv: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22mm s dlouhým očním reliéfem (2ks)
• UV štít
• C-mount adaptér 1x
• Šestihranný klíč
• Napájení rtuťové lampy
• Napájecí kabel
• Napájecí kabel osvětlovače s odraženým světlem
• Protiprachový kryt
• Návod k použití a záruční list

Specifikace

ID produktu 82904

Značka MAGUS

Záruka 5

EAN 5905555018140

Rozměr balení (DxŠxV) 45,2x30,2x96

Přepravní hmotnost 16.5

Typ biologický, světelný/optický

Hlavový trinokulární

Hlava trysky Gemel (Siedentopf, 360° rotace)

Úhel sklonu hlavy 30°

Zvětšení, x 40–1000 základní (*volitelné: 40–1250/1500/2000/2500)

Průměr tubusu okuláru, mm 30

Okuláry 10x/22mm, oční reliéf: 10mm (*volitelně: 10x/22mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektivy infinity plan achromatické a fluo objektivy: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olej); parfokální vzdálenost 45 mm (*volitelně: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Revolverový nosič objektivů pro 5 objektivů

Pracovní vzdálenost, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10x); 0,46 (60х)

Interpupilární vzdálenost, mm 48-75

Jeviště, mm 180x150

Rozsah pohybu stolku, mm 75/50

Stolek je vybaven dvouosým mechanickým stolkem bez polohovacího stojanu

Kondenzátor Abbe kondenzor, NA 1.25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, montáž na rybinu

Membránová nastavitelná aperturní clona, nastavitelná irisová clona

Koaxiální ostření, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním kolečkem a kolečkem pro nastavení napětí) a jemné ostření (0,002 mm)

Osvětlení zářivkové, halogenové

Regulace jasu ano

Napájení AC síť, 85–265V, 50/60Hz

Typ zdroje světla odražené světlo: 100W rtuťová výbojka; procházející světlo: 12V/30W halogenová žárovka

Rozsah provozních teplot,°C 5...+35

Možnost připojení dalšího vybavení zařízení pro fázový kontrast (kondenzor a objektivy), kondenzátor tmavého pole (suchý nebo olejový), polarizační zařízení (polarizátor a analyzátor), posuvník tmavého pole

Zkušení uživatelé na uživatelské úrovni, profesionálové

Úroveň obtížnosti montáže a instalace je komplikovaná

Filtry fluorescenčního modulu: ultrafialové (UV), fialové (V), modré (B), zelené (G)

Fluorescenční filtr: typ filtru, excitační vlnová délka/dichroické zrcadlo/emisní vlnová délka ultrafialové (UV), 320–380nm/425 nm/435 nm; fialová (V), 380–415nm/455nm/475nm; modrá (B), 450–490nm/505nm/515nm; zelená (G), 495–555nm/585nm/595nm

Aplikační laboratoř/lékař

Umístění osvětlení duální

Metoda výzkumu světlé pole, fluorescence

Sáček/pouzdro/sáček v setu protiprachového krytu
