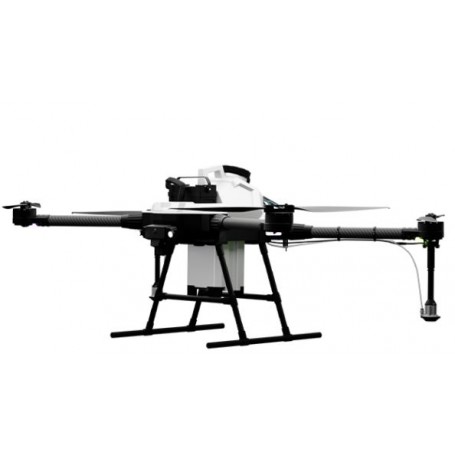

ABZ Innovation L10 PRO Professionel sprøjtedrone

ABZ Innovation L10 PRO spraydronen blev designet hovedsageligt med hjemlige og europæiske forhold i tankerne, og tilbyder landbrugsproducenter sikker, bekvem og letanvendelig droneteknologi med kontinuerlig support og service.

Ved at kombinere fordelene ved tidligere modeller på markedet med den store erfaring, vi har fået under vores tilstedeværelse og drift i droneindustrien, har vi nu skabt vores egen UAV.

L10 PRO har en Plug & Play-mulighed til enhver EMLID RTK-basestation via LoRa-antenne til positionering med centimeter-nøjagtighed. Den kan også udstyres med et Trichogramma spredesystem og kan konverteres på få minutter.

Udvidet version - L10 PRO

• L10 CDA sprøjtesystem
• CE-certificering
• + L10 PRO RTK system - EMLID Reach RS2 - multi-band RTK GNSS modtager med centimeter præcision
• + Kan udstyres med et Trichogramma spredesystem

CDA Technology (Controlled Droplet Application) - DROP UNDER KONTROL

Hemmeligheden bag effektiv sprøjtning ligger i den jævne og målrettede fordeling af væsken.

I CDA-teknologi, med kraften fra en børsteløs motor, tilføres arbejdsvæsken gennem lavtryksledningen til den roterende skive. Gennem centrifugalkraft bryder dråberne væk fra kanten og bevarer en ensartet størrelse. Manglen på afhængighed mellem flowhastighedsindstilling og dråbestørrelse tillader fleksibel kontrol og indstilling af dråbestørrelse. Dette fjerner også overdimensionerede og underdimensionerede dråber, hvilket betyder intet spild og ingen unødvendig forurening. Kraften fra propelluften leder væsken nedad og når planternes nedre dele

Udførelse af CDA TECHNOLOGY

L10 og L10Pro droner giver præcis dækning takket være intens luftstrøm med CDA-teknologi

• Intet tryk påkrævet
• Justerbar dråbestørrelse +/- 5 %
• Velegnet til økologiske gårde
• Op til 95 % mindre vand
• Op til 60 % færre pesticider
• Yderligere besparelser med præcisionssprøjtning
• Flowhastighed: 4,8L/min
• Minimal sprøjteafdrift

L10 PRO's positionerings- og navigationssystem

GNSS

Multiband-antennen forbindes til dobbelt så mange satellitter for mere pålidelig, mere nøjagtig GNSS-baseret positionering – selv i vanskeligt terræn.

RTK

Plug & Play-mulighed for enhver EMLID RTK-basestation via LoRa-antenne: når basen er lokaliseret, kræves ingen internetforbindelse eller RTK-udbyder. Takket være den direkte forbindelse mellem basen og dronen kan piloten og dronen bevæge sig frit inden for en radius på 8 km. Ved hjælp af LoRa-antennen leveres RTK-korrektionsdata pålideligt og stabilt til dronen, selv i vanskeligt terræn – eller hvis fjernbetjeningens signal går tabt.

Trichogramma frigivelsessystem

ABZ Innovation L10 PRO er en opgraderet version af L10 med yderligere funktioner og muligheder.

Det præcise og effektive spredesystem Trichogramma (eller snyltehveps) anvender en af de mest udbredte biologiske bekæmpelsesmetoder. Dens 8-liters tank kan rumme op til 800-1200 piller – afhængigt af pillernes størrelse. Dette giver mulighed for at behandle op til 8-12 hektar i én start, hvilket svarer til en timeydelse på op til 36 hektar. Dette alsidige dispenseringssystem er kun tilgængeligt til L10 PRO- og M12-modellerne, hvilket gør disse konverterbare til at spraye eller sprede Trichogramma meget nemt på få minutter. Standard L10 er ikke udstyret til at modtage dispensersystemet.

Teknologiske fordele ved at bruge ABZ Innovation professionelle sprøjtedroner

• Reaktion på EU-ændringer med hensyn til at reducere brugen af gødning og plantebeskyttelsesmidler
• Væskebesparelse på grund af at lede dråber nedad med propelluft
• Præcis sprøjtning kun i områder, der kræver indgreb
• Intet tab under hjulene på landbrugsmaskiner
• Uafhængighed af tunge maskiners manglende evne til at køre på vådt underlag
• Større modstand mod barske og blæsende vejrforhold
• Miljøvenlig og økonomisk drevet uden brændstof
• Muliggør præcis sprøjtning af træer i frugtplantager

Nøglefunktioner:

• Kapacitet 10L
• Max svævetid: 26 min (18 kg)
• Svævepræcision: ±10 cm (RTK)
• Dimensioner: 1460 x 1020 x 610 [mm]
• Propeldimensioner: 30 x 9 tommer
• Motormål: 81 x 20 mm
• Batterispænding: 44,4V
• Batterivægt: 4,7 kg
• Kapacitet pr. hektar: 10 ha/t
• Justering af dråbestørrelse: 40 - 1000 µm
• Arbejdsbåndsbredde: 1,5 - 6 m
• Maksimal væskeflowhastighed: 4,8L/min

Flykontrol:

• triple-redundant IMU
• RTK-nøjagtighed på centimeterniveau
• EMLID RTK basestation valgfri til L10 PRO

Kraftoverførsel:

• 16000mAh batteri
• FOC system
• IPX7-klassificerede børsteløse motorer

Avanceret flyveplanlægning:

• Fælles udvikling med Széchenyi Universitetet i Győr
• På stedet: baseret på drones position med RTK-nøjagtighed
• På forhånd: SHP eller KML baseret på undersøgelse efter eget valg
• Justerbar dråbestørrelse
• Automatisk sprøjtestyring
• Ruteplanlægning mellem linjer, over linjer
• Foruddefinerede sprøjtemønsterindstillinger

Portabilitet:

• Sammenfoldelig ramme
• 3,2 kVA generator: 6-8 starter/time
• 6,3 kVA generator: 12 starter/time

Inkluderet i sættet:

• Professionel sprøjtedrone ABZ Innovation L10 PRO
• Herelink controller

Valgfri:

Batteri og oplader

• Tattu Plus 1.0 16000 mAh batteri med 12 celler til ABZ Innovation L10-serien og M12
• PC3000H LiPo/LiHV fire-kanals batterioplader

Landbrugets nyttelast

• EMLID Reach RS2 - multi-band RTK GNSS modtager med centimeter præcision
• SkyInnov Trichogramma spredesystem med fuld integration

Fuldstændige tekniske specifikationer:

Generelle specifikationer

Samlet vægt (W/A batterier) 13,6 kg

Maks. startvægt 29 kg

Dimensioner 1460 x 1020 x 610 [mm]

Maks. svævende tid 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Svævende præcision ±10 cm (RTK) ±2m (uden RTK)

Rotor dimensioner 30 x 9

Motor dimensioner 81 x 20 mm

Motor KV værdi 100 KV

Batterikapacitet 16000 mAh

Batterispænding 44,4V

Batterivægt 4,7 kg

Sprøjtning

Per hektar ydeevne 10 ha/t

Sprøjtesystem CDA

Antal dyser 2

Dråbestørrelse 40 – 1000 μm

Justerbar dråbestørrelse ✔

Drift Lav risiko

Justerbar arbejdsbredde 1,5 - 6 m

Pletsprøjtning ✔

Pumpe type Membran

Maksimalt flow 5 l/min

Pumpens driftsspænding 48V

Udførelse af arbejde

Teknologi udviklet til

europæiske landbrugsforhold ✔

IP beskyttelse IP54

Let transporterbarhed ✔

Modulopbygget nyttelast ✔

Undgåelse af forhindringer RTK-baseret

FPV kamera Frem + Nedad

Batteriopladningstid ~11 min

Effektivt signalområde for RC ~8 km

Højdemåling LiDAR

Flyplanlægning

Software kildekode Åben

Oprettelse af flyveplan på en pc ✔

Håndtering af SHP og KML filer SHP og KML

Nedadvendt kamera til

forhindringsvalg ✔

RTK base i pakken ✔

Datasikkerhed ✔

Ingen dataoverførsel til fjernservere ✔

Flyvningen

Maks. stigningsvinkelc 30°

Maks. operationel flyvehastighed 7 m/s

Maks. niveau hastighed 24 m/s

Maks. flyvehøjde 120 m

Maks. tålelig vindhastighed 10 m/s
