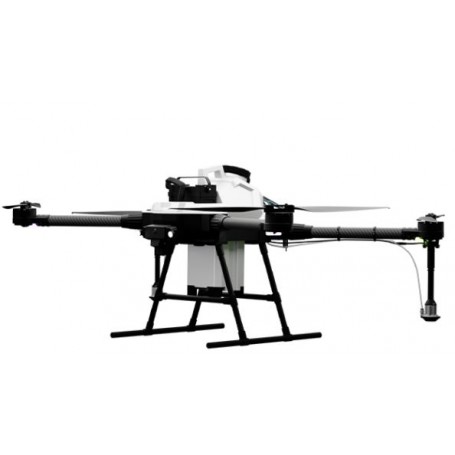

ABZ Innovation L10 PRO Profesjonalny dron natryskowy

Dron opryskowy ABZ Innovation L10 PRO został zaprojektowany głównie z myślą o warunkach krajowych i europejskich, oferując producentom rolnym bezpieczną, wygodną i łatwą w użyciu technologię dronów wraz z ciągłym wsparciem i serwisem.

Łącząc zalety poprzednich modeli na rynku z ogromnym doświadczeniem zdobytym podczas naszej obecności i działania w branży dronowej, stworzyliśmy własny BSP.

L10 PRO ma opcję Plug & Play dla dowolnej stacji bazowej EMLID RTK za pośrednictwem anteny LoRa, w celu pozycjonowania z centymetrową dokładnością. Może być również wyposażony w system rozprowadzania Trichogramma i można go przerobić w ciągu kilku minut.

Wersja rozszerzona - L10 PRO

• System zraszania L10 CDA
• Certyfikat CE
• + System L10 PRO RTK - EMLID Reach RS2 - wielopasmowy odbiornik RTK GNSS z centymetrową precyzją
• + Może być wyposażony w system rozsiewający Trichogramma

Technologia CDA (Controlled Droplet Application) - DROP POD KONTROLĄ

Sekret skutecznego oprysku tkwi w równomiernym i ukierunkowanym rozprowadzeniu płynu.

W technologii CDA, dzięki mocy silnika bezszczotkowego, płyn roboczy doprowadzany jest przewodem niskiego ciśnienia do obracającej się tarczy. Dzięki sile odśrodkowej kropelki odrywają się od krawędzi, zachowując jednolity rozmiar. Brak zależności między nastawą natężenia przepływu a wielkością kropel umożliwia elastyczną kontrolę i nastawę wielkości kropel. Pozwala to również na pozbycie się zbyt dużych i niewymiarowych kropel, co oznacza brak odpadów i niepotrzebnych zanieczyszczeń. Siła powietrza śmigła kieruje ciecz w dół, docierając do dolnych partii roślin

Wydajność CDA TECHNOLOGY

Drony L10 i L10Pro zapewniają precyzyjne pokrycie dzięki intensywnemu przepływowi powietrza z technologią CDA

• Nie wymaga ciśnienia
• Regulowana wielkość kropli +/- 5%
• Nadaje się do gospodarstw ekologicznych
• Do 95% mniej wody
• Do 60% mniej pestycydów
• Dalsze oszczędności dzięki precyzyjnemu opryskiwaniu
• Natężenie przepływu: 4,8 l/min
• Minimalne znoszenie oprysku

System pozycjonowania i nawigacji L10 PRO

GNSS

Antena wielopasmowa łączy się z dwukrotnie większą liczbą satelitów, zapewniając bardziej niezawodne i dokładniejsze pozycjonowanie na podstawie GNSS — nawet w trudnym terenie.

RTK

Opcja Plug & Play dla dowolnej stacji bazowej EMLID RTK za pośrednictwem anteny LoRa: po zlokalizowaniu bazy nie jest wymagane połączenie internetowe ani dostawca RTK. Dzięki bezpośredniemu połączeniu bazy z dronem, pilot i dron mogą swobodnie przemieszczać się w promieniu 8km. Za pomocą anteny LoRa dane korekcyjne RTK są niezawodnie i stabilnie dostarczane do drona, nawet w trudnym terenie – lub w przypadku utraty sygnału z pilota.

System uwalniania trichogrammy

ABZ Innovation L10 PRO to ulepszona wersja L10 z dodatkowymi funkcjami i możliwościami.

Precyzyjny i skuteczny system rozsiewania Trichogramma (lub pasożytniczej osy) wykorzystuje jedną z najczęściej stosowanych metod kontroli biologicznej. Jego 8-litrowy zbiornik może pomieścić do 800-1200 pelletów – w zależności od rozmiaru pelletu. Pozwala to na obróbkę do 8-12 hektarów podczas jednego startu, co odpowiada godzinowej wydajności do 36 hektarów. Ten wszechstronny system dozowania jest dostępny tylko dla modeli L10 PRO i M12, dzięki czemu można je bardzo łatwo przekształcić w spryskiwanie lub rozprowadzanie Trichogrammy w ciągu kilku minut. Standardowy L10 nie jest przystosowany do montażu systemu dozującego.

Korzyści technologiczne z zastosowania profesjonalnych dronów natryskowych ABZ Innovation

• Reakcja na unijne zmiany w ograniczaniu stosowania nawozów i środków ochrony roślin
• Oszczędzanie cieczy dzięki kierowaniu kropel w dół za pomocą powietrza śmigła
• Precyzyjny oprysk tylko w miejscach wymagających interwencji
• Brak strat pod kołami maszyn rolniczych
• Niezależność od niezdolności ciężkich maszyn do jazdy po mokrym podłożu
• Większa odporność na trudne i wietrzne warunki atmosferyczne
• Ekologicznie i ekonomicznie zasilany bez paliwa
• Umożliwienie dokładnego oprysku drzew w sadach

Kluczowe cechy:

• Pojemność 10L
• Maksymalny czas zawisu: 26 min (18 kg)
• Precyzja zawisu: ±10 cm (RTK)
• Wymiary: 1460 x 1020 x 610 [mm]
• Wymiary śmigła: 30 x 9 cali
• Wymiary silnika: 81 x 20 mm
• Napięcie akumulatora: 44,4 V
• Waga baterii: 4,7 kg
• Wydajność na hektar: 10 ha/h
• Regulacja wielkości kropli: 40 - 1000 µm
• Szerokość pasa roboczego: 1,5 - 6 m
• Maksymalne natężenie przepływu cieczy: 4,8 l/min

Kontrola lotów:

• potrójnie redundantny IMU
• dokładność RTK na poziomie centymetra
• Stacja bazowa EMLID RTK opcjonalna dla L10 PRO

Przesył mocy:

• Bateria 16000mAh
• system FOC
• Silniki bezszczotkowe o stopniu ochrony IPX7

Zaawansowane planowanie lotu:

• Wspólny rozwój z Uniwersytetem Széchenyi w Győr
• Na miejscu: na podstawie pozycji drona z dokładnością RTK
• Z góry: SHP lub KML na podstawie wybranej ankiety
• Regulowana wielkość kropli
• Automatyczna kontrola oprysku
• Planowanie trasy między liniami, nad liniami
• Predefiniowane ustawienia wzoru natrysku

Ruchliwość:

• Składana rama
• Generator 3,2 kVA: 6-8 startów/godz
• Generator 6,3 kVA: 12 startów/godz

W zestawie:

• Profesjonalny dron natryskowy ABZ Innovation L10 PRO
• Kontroler Herelink

Opcjonalny:

Akumulator i ładowarka

• Akumulator Tattu Plus 1.0 16000 mAh z 12 ogniwami do serii ABZ Innovation L10 i M12
• PC3000H czterokanałowa ładowarka LiPo/LiHV

Ładunki rolnicze

• EMLID Reach RS2 - wielopasmowy odbiornik RTK GNSS z centymetrową precyzją
• System rozsiewu SkyInnov Trichogramma z pełną integracją

Pełna specyfikacja techniczna:

Specyfikacje ogólne

Masa całkowita (baterie W/A) 13,6 kg

Maks. masa startowa 29 kg

Wymiary 1460x1020x610 [mm]

Maks. czas unoszenia się 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Precyzja zawisu ±10 cm (RTK) ±2m (bez RTK)

Wymiary wirnika 30x9

Wymiary silnika 81 x 20 mm

Wartość KV silnika 100 KV

Pojemność baterii 16000 mAh

Napięcie baterii 44,4V

Waga baterii 4,7 kg

Rozpylający

Wydajność na hektar 10 ha/godz

Układ natryskowy CDA

Liczba dysz 2

Rozmiar kropli 40 – 1000 μm

Regulowana wielkość kropli ✔

Dryf Niskie ryzyko

Regulowana szerokość robocza 1,5 - 6m

Oprysk punktowy ✔

Typ pompy Membrana

Maksymalny przepływ 5 l/min

Napięcie robocze pompy 48V

Wykonanie pracy

Technologia opracowana dla

Europejskie warunki rolnicze ✔

Ochrona IP IP54

Łatwość transportu ✔

Modułowa możliwość dołączania ładunku ✔

Unikanie przeszkód oparte na RTK

kamera FPV Do przodu + w dół

Czas ładowania baterii ~11 min

Efektywny zasięg sygnału RC ~8 km

Pomiar wysokości LiDAR

Planowanie lotu

Kod źródłowy oprogramowania otwarty

Tworzenie planu lotu na komputerze ✔

Obsługa plików SHP i KML SHP i KML

Kamera skierowana w dół dla

wybór przeszkody ✔

Baza RTK w pakiecie ✔

Ochrona danych ✔

Brak transmisji danych do zdalnych serwerów ✔

Lot

Maks. kąt nachylenia c 30°

Maks. operacyjna prędkość lotu 7 m/s

Maks. prędkość pozioma 24 m/s

Maks. wysokość lotu 120 m

Maks. dopuszczalna prędkość wiatru 10 m/s
