Jotron Antenne Procom CXL3-1LW 118-137MHz (91794)

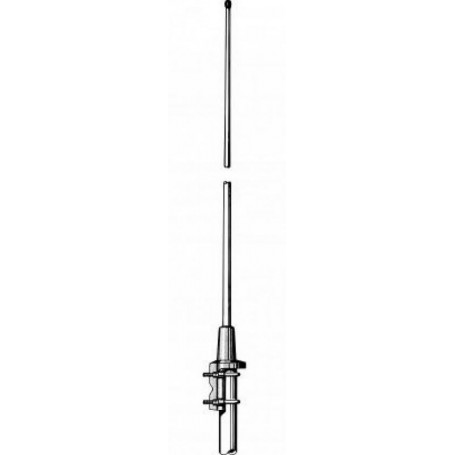

Die CXL 3-1LW ist eine vertikal polarisierte, omnidirektionale Basisstationsantenne, die für das zivile Flugzeugband von 118-137 MHz entwickelt wurde. Sie verwendet ein breitbandiges Halbwellen-Dipol-Design und ist mit einer leichten „LW“-Mastbefestigung aus epoxidbeschichtetem Aluminium mit Edelstahlbeschlägen ausgestattet. Die Antenne kann an vertikalen oder horizontalen Mastrohren mit einem Außendurchmesser von 16 bis 54 mm montiert werden. Das Kabel kann je nach Installationsanforderungen entweder innerhalb oder außerhalb des Mastrohrs verlegt werden.

Ein konisches Fiberglasrohr mit sehr geringem Windwiderstand umschließt das Strahlungselement und sorgt für einen langlebigen und zuverlässigen Betrieb bei allen Wetterbedingungen. Alle Metallteile sind DC-geerdet, um Geräusche durch atmosphärische Entladungen zu reduzieren, was zu einem DC-Kurzschluss über das Koaxialkabel führt. Die CXL 3-1LW ist leicht, vibrationssicher, korrosionsbeständig und für den modernen Basisstationsbetrieb ausgelegt.

Elektrische Spezifikationen:

• Modell: CXL 3-1LW

• Frequenzbereich: 118 - 137 MHz

• Antennentyp: Koaxialdipol, breitbandig

• Maximale Eingangsleistung: 150 W

• Polarisation: Vertikal

• Musterart: Omnidirektional

• 3 dB Strahlbreite (E-Ebene): 66°

• 3 dB Strahlbreite (H-Ebene): Omnidirektional

• Impedanz: 50 Ω

• Verstärkung: 0 dBd (2,2 dBi)

• VSWR: Weniger als 1,75:1

• Bandbreite: 19 MHz

• Antistatikschutz: Alle Metallteile DC-geerdet (Anschluss zeigt einen DC-Kurzschluss)

• HCM-Codes: HCM000ND00, 030DE00

Mechanische Spezifikationen:

• Anschluss: N (weiblich)

• Radommaterial: Polyurethan-beschichtetes Fiberglas

• Material der Montagehalterung: Seewasserbeständiges, epoxidbeschichtetes Aluminium

• Farbe: Weiß (RAL 9003)

• Windfläche: 0,0162 Quadratmeter / 0,17 Quadratfuß

• Windlast: 25 N (bei 160 km/h)

• Höhe: Ungefähr 1500 mm / 59,06 Zoll

• Gewicht: Ungefähr 0,80 kg / 1,76 lbs

• Montage: Für Mastrohre mit einem Durchmesser von 27 - 65 mm / 1,02 - 2,56 Zoll

Umweltspezifikationen:

• Betriebstemperaturbereich: -40°C bis +70°C

• Überlebenswindgeschwindigkeit: Getestet bis zu 200 km/h (124,27 mph)

• Schutzart: IP66

Diese Antenne ist für Langlebigkeit, zuverlässige Leistung und einfache Installation in einer Vielzahl von Umgebungen ausgelegt.
