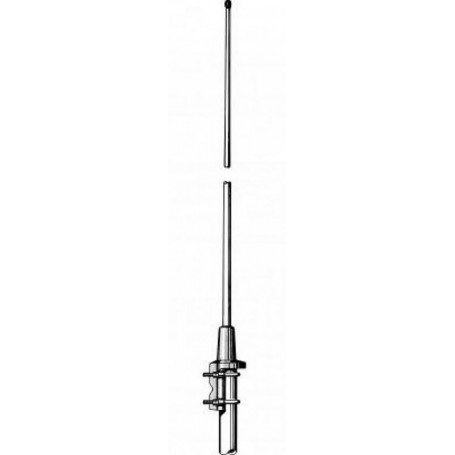

Jotron Antena Procom CXL3-1LW 118-137MHz (91794)

CXL 3-1LW ir vertikāli polarizēta, visvirzienu bāzes stacijas antena, kas paredzēta 118-137 MHz civilās aviācijas joslai. Tā izmanto plaša diapazona pusviļņu dipola dizainu un ir aprīkota ar vieglu "LW" mastu stiprinājumu, kas izgatavots no epoksīda pārklāta alumīnija ar nerūsējošā tērauda stiprinājumiem. Antenu var uzstādīt gan uz vertikāliem, gan horizontāliem mastu caurulēm ar ārējo diametru no 16 līdz 54 mm. Kabeli var novietot gan mastu caurules iekšpusē, gan ārpusē, atkarībā no jūsu uzstādīšanas vajadzībām.

Koniska stikla šķiedras caurule ar ļoti zemu vēja pretestību aptver starojošo elementu, nodrošinot ilgstošu un uzticamu darbību visos laika apstākļos. Visi metāla elementi ir DC-iezemēti, lai samazinātu troksni no atmosfēras izlādes, radot DC-īsavienojumu pāri koaksiālajam kabelim. CXL 3-1LW ir viegla, vibrācijas izturīga, korozijas izturīga un paredzēta mūsdienu bāzes staciju lietošanai.

Elektriskās specifikācijas:

• Modelis: CXL 3-1LW

• Frekvenču diapazons: 118 - 137 MHz

• Antenas tips: Koaksiālais dipols, plaša diapazona

• Maksimālā ievades jauda: 150 W

• Polarizācija: Vertikāla

• Raksta tips: Visvirzienu

• 3 dB staru platums (E-plāns): 66°

• 3 dB staru platums (H-plāns): Visvirzienu

• Impedance: 50 Ω

• Pastiprinājums: 0 dBd (2.2 dBi)

• VSWR: Mazāk nekā 1.75:1

• Joslas platums: 19 MHz

• Antistatiska aizsardzība: Visi metāla elementi DC-iezemēti (savienotājs rāda DC-īsavienojumu)

• HCM kodi: HCM000ND00, 030DE00

Mehāniskās specifikācijas:

• Savienotājs: N (sieviešu)

• Radoma materiāls: Poliuretāna pārklāta stikla šķiedra

• Stiprinājuma kronšteina materiāls: Jūras ūdens izturīgs, epoksīda pārklāts alumīnijs

• Krāsa: Balta (RAL 9003)

• Vēja laukums: 0.0162 kvadrātmetri / 0.17 kvadrātpēdas

• Vēja slodze: 25 N (pie 160 km/h)

• Augstums: Aptuveni 1500 mm / 59.06 collas

• Svars: Aptuveni 0.80 kg / 1.76 lbs

• Stiprinājums: Mastu caurulēm ar diametru no 27 - 65 mm / 1.02 - 2.56 collas

Vides specifikācijas:

• Darbības temperatūras diapazons: -40°C līdz +70°C

• Izturības vēja ātrums: Pārbaudīts līdz 200 km/h (124.27 mph)

• Iekļūšanas aizsardzība: IP66

Šī antena ir izstrādāta, lai nodrošinātu izturību, uzticamu veiktspēju un vieglu uzstādīšanu plašā vides diapazonā.
