Jotron Anten Procom CXL3-1LW 118-137MHz (91794)

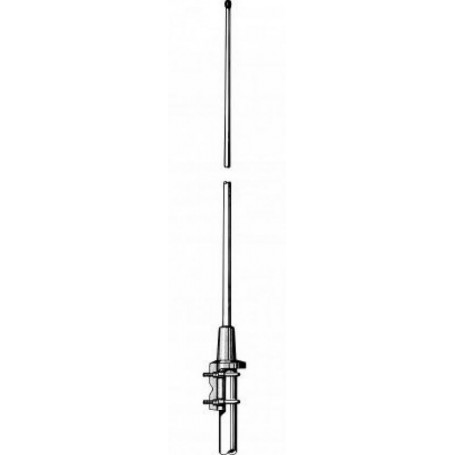

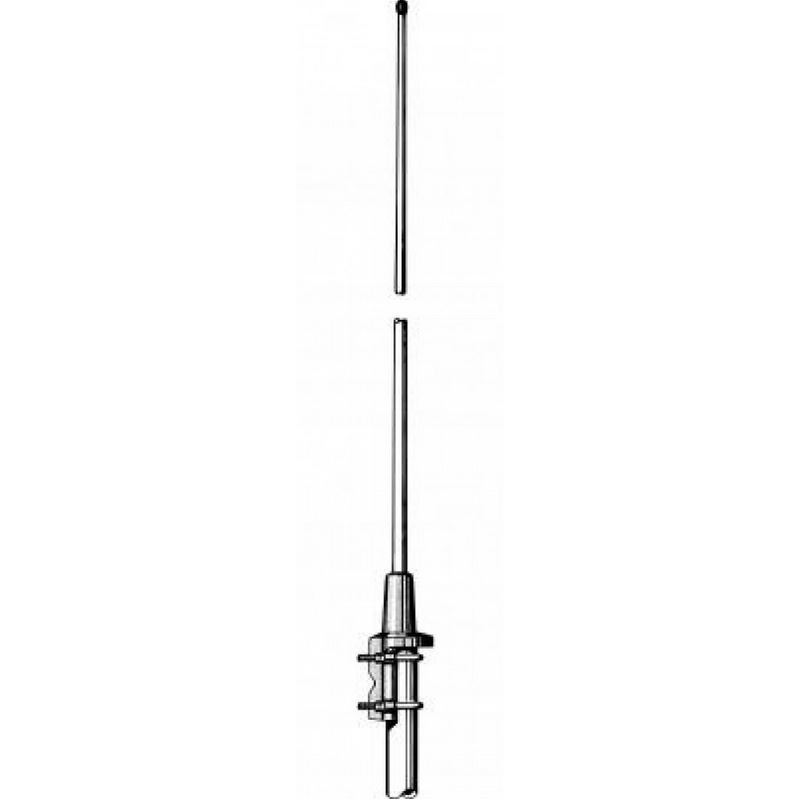

CXL 3-1LW, 118-137 MHz sivil hava bandı için tasarlanmış, dikey polarize, her yöne yayın yapan bir baz istasyonu antenidir. Geniş bantlı yarım dalga dipol tasarımı kullanır ve paslanmaz çelik bağlantı parçalarıyla epoksi kaplı alüminyumdan yapılmış hafif "LW" direk montajı ile donatılmıştır. Anten, dış çapı 16 ila 54 mm olan dikey veya yatay direk tüplerine monte edilebilir. Kablo, kurulum ihtiyaçlarınıza bağlı olarak direk tüpünün içinde veya dışında yönlendirilebilir.

Çok düşük rüzgar direncine sahip konik bir fiberglas tüp, tüm hava koşullarında uzun ömürlü ve güvenilir bir çalışma sağlamak için radyasyon elemanını kaplar. Tüm metal parçalar, atmosferik deşarjlardan kaynaklanan gürültüyü azaltmak için DC-topraklanmıştır ve bu da koaksiyel kablo boyunca bir DC-kısa devre oluşturur. CXL 3-1LW hafif, titreşime dayanıklı, korozyona dayanıklı ve modern baz istasyonu kullanımı için üretilmiştir.

Elektriksel Özellikler:

• Model: CXL 3-1LW

• Frekans aralığı: 118 - 137 MHz

• Anten tipi: Koaksiyel dipol, geniş bantlı

• Maksimum giriş gücü: 150 W

• Polarizasyon: Dikey

• Desen tipi: Her yöne

• 3 dB ışın genişliği (E-düzlemi): 66°

• 3 dB ışın genişliği (H-düzlemi): Her yöne

• Empedans: 50 Ω

• Kazanç: 0 dBd (2.2 dBi)

• VSWR: 1.75:1'den az

• Bant genişliği: 19 MHz

• Antistatik koruma: Tüm metal parçalar DC-topraklı (bağlayıcı DC-kısa devre gösterir)

• HCM kodları: HCM000ND00, 030DE00

Mekanik Özellikler:

• Bağlayıcı: N (dişi)

• Radom malzemesi: Poliüretan kaplı fiberglas

• Montaj braketi malzemesi: Deniz suyu dirençli, epoksi kaplı alüminyum

• Renk: Beyaz (RAL 9003)

• Rüzgar alanı: 0.0162 metrekare / 0.17 kare fit

• Rüzgar yükü: 25 N (160 km/saat hızda)

• Yükseklik: Yaklaşık 1500 mm / 59.06 inç

• Ağırlık: Yaklaşık 0.80 kg / 1.76 lbs

• Montaj: Çapı 27 - 65 mm / 1.02 - 2.56 inç olan direk tüpleri için

Çevresel Özellikler:

• Çalışma sıcaklık aralığı: -40°C ila +70°C

• Hayatta kalma rüzgar hızı: 200 km/saat (124.27 mph) kadar test edilmiştir

• Giriş koruması: IP66

Bu anten, dayanıklılık, güvenilir performans ve geniş bir çevre yelpazesinde kolay kurulum için tasarlanmıştır.
