Jotron Antena Procom CXL3-1LW 118-137MHz (91794)

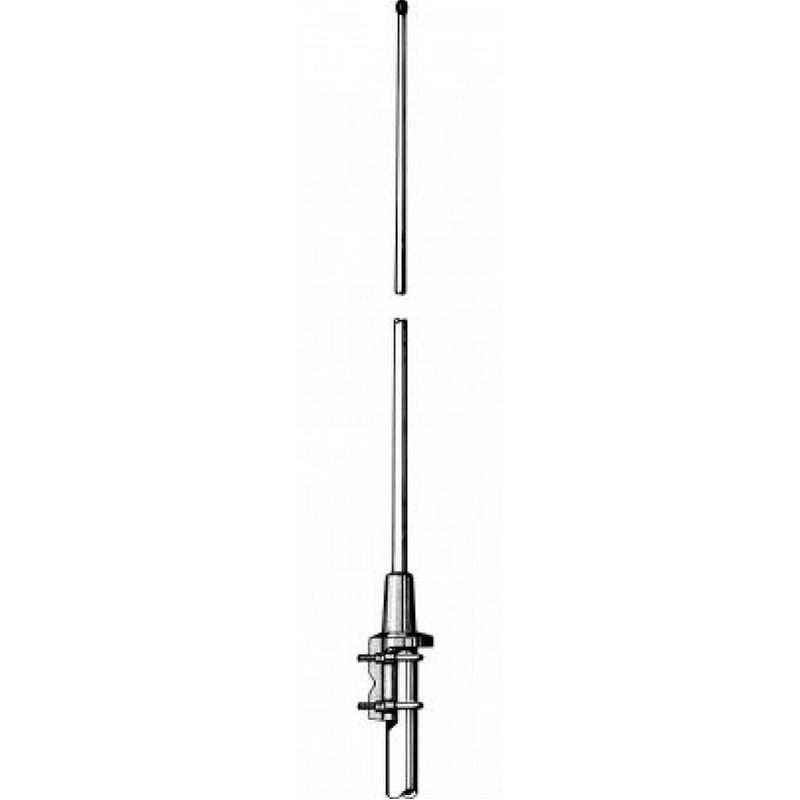

CXL 3-1LW adalah antena stasiun basis omnidirectional yang dipolarisasi secara vertikal, dirancang untuk pita pesawat sipil 118-137 MHz. Antena ini menggunakan desain dipol setengah gelombang dengan pita lebar dan dilengkapi dengan penyangga tiang "LW" yang ringan, terbuat dari aluminium berlapis epoksi dengan kelengkapan baja tahan karat. Antena ini dapat dipasang pada tiang vertikal atau horizontal dengan diameter luar 16 hingga 54 mm. Kabel dapat diarahkan baik di dalam maupun di luar tiang, tergantung pada kebutuhan instalasi Anda.

Sebuah tabung fiberglass berbentuk kerucut dengan resistensi angin yang sangat rendah menutupi elemen pemancar, memastikan operasi yang tahan lama dan andal dalam semua kondisi cuaca. Semua bagian logam di-grounding DC untuk mengurangi kebisingan dari pelepasan atmosfer, menghasilkan DC-short di seluruh kabel koaksial. CXL 3-1LW ringan, tahan getaran, tahan korosi, dan dibangun untuk penggunaan stasiun basis modern.

Spesifikasi Elektrikal:

• Model: CXL 3-1LW

• Rentang frekuensi: 118 - 137 MHz

• Jenis antena: Dipol koaksial, pita lebar

• Daya input maksimum: 150 W

• Polarisasi: Vertikal

• Jenis pola: Omnidirectional

• Lebar sinar 3 dB (E-plane): 66°

• Lebar sinar 3 dB (H-plane): Omnidirectional

• Impedansi: 50 Ω

• Gain: 0 dBd (2.2 dBi)

• VSWR: Kurang dari 1.75:1

• Bandwidth: 19 MHz

• Perlindungan antistatik: Semua bagian logam di-grounding DC (konektor menunjukkan DC-short)

• Kode HCM: HCM000ND00, 030DE00

Spesifikasi Mekanikal:

• Konektor: N (female)

• Bahan radome: Fiberglass berlapis poliuretan

• Bahan penyangga pemasangan: Aluminium berlapis epoksi tahan air laut

• Warna: Putih (RAL 9003)

• Area angin: 0.0162 meter persegi / 0.17 kaki persegi

• Beban angin: 25 N (pada 160 km/jam)

• Tinggi: Sekitar 1500 mm / 59.06 inci

• Berat: Sekitar 0.80 kg / 1.76 lbs

• Pemasangan: Untuk tiang dengan diameter 27 - 65 mm / 1.02 - 2.56 inci

Spesifikasi Lingkungan:

• Rentang suhu operasi: -40°C hingga +70°C

• Kecepatan angin bertahan: Diuji hingga 200 km/jam (124.27 mph)

• Perlindungan masuk: IP66

Antena ini dirancang untuk daya tahan, kinerja yang andal, dan pemasangan yang mudah di berbagai lingkungan.
