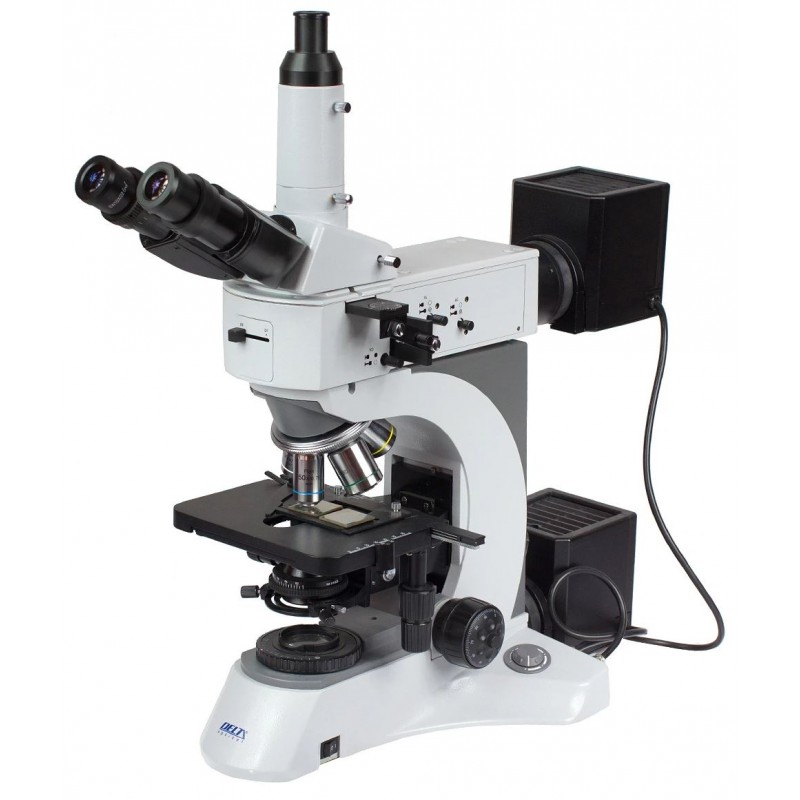

Μεταλλογραφικό μικροσκόπιο Delta Optical MET-1000-TRF (DO-3704)

Delta Optical MET-1000-TRF Μεταλλογραφικό Μικροσκόπιο (DO-3704)

Αυτό είναι ένα υψηλής ποιότητας μεταλλογραφικό μικροσκόπιο σχεδιασμένο για προηγμένη ανάλυση υλικών σε εργαστήρια, πανεπιστήμια και βιομηχανικά περιβάλλοντα. Επιτρέπει λεπτομερή παρατήρηση τόσο αδιαφανών όσο και διαφανών δειγμάτων με τεχνικές ανάκλασης και διέλευσης φωτός. Η συσκευή υποστηρίζει πολλαπλές μεθόδους παρατήρησης, όπως φωτεινό πεδίο, σκοτεινό πεδίο και πολωμένο φως, καθιστώντας την εξαιρετικά ευέλικτη. Το ανθεκτικό οπτικό της σύστημα και ο εργονομικός σχεδιασμός εξασφαλίζουν ακριβή και άνετη εργασία κατά τη διάρκεια μακρών συνεδριών παρατήρησης.

Γενική Περιγραφή

Το μικροσκόπιο προορίζεται για την εξέταση αδιαφανών δειγμάτων με ανακλώμενο φως (EPI) και διαφανών δειγμάτων με διερχόμενο φως (DIA). Οι παρατηρήσεις μπορούν να πραγματοποιηθούν σε φωτεινό πεδίο με μεγεθύνσεις 50x, 200x, 400x, 500x και 1000x, καθώς και σε σκοτεινό πεδίο με 100x και 200x (με ειδικούς αντικειμενικούς φακούς σκοτεινού πεδίου που περιλαμβάνονται).

Διαθέτει τρινοκική κεφαλή με τρίτη οπτική διαδρομή που επιτρέπει τη σύνδεση κάμερας μικροσκοπίου ή φωτογραφικής συσκευής. Περιλαμβάνονται δύο αντάπτορες: αντάπτορας 23,2 mm και αντάπτορας C-mount, για συμβατότητα με διαφορετικά μεγέθη αισθητήρων.

Υψηλής ποιότητας πλαναχρωματικοί αντικειμενικοί φακοί προσφέρουν ευκρινείς, λεπτομερείς εικόνες σε όλο το οπτικό πεδίο. Ενσωματωμένα διαφράγματα πεδίου στα συστήματα άνω (EPI) και κάτω (DIA) φωτισμού επιτρέπουν τη σωστή ρύθμιση φωτισμού Köhler, εξασφαλίζοντας βέλτιστη αντίθεση, ανάλυση και βάθος πεδίου.

Το μικροσκόπιο υποστηρίζει επίσης παρατήρηση σε πολωμένο ανακλώμενο φως χάρη στα φίλτρα πόλωσης που περιλαμβάνονται.

Η μεγάλη μηχανική τράπεζα με συγκρατητήρα δειγμάτων εξασφαλίζει άνετο χειρισμό τόσο τυπικών πλακιδίων όσο και πιο απαιτητικών δειγμάτων που χρησιμοποιούνται σε παρατηρήσεις με ανακλώμενο φως.

Αυτό το μεταλλογραφικό μικροσκόπιο χρησιμοποιείται ευρέως σε εφαρμογές μηχανικής υλικών, όπως:

• Ανάλυση δομών μετάλλων και κραμάτων (μεταλλογραφικά δείγματα)
• Ανίχνευση μικρορωγμών
• Εξέταση υγρών κρυστάλλων
• Έλεγχος ολοκληρωμένων κυκλωμάτων
• Εκτέλεση ακριβών μετρήσεων

Τεχνικές Παράμετροι (Τυπική Διαμόρφωση)

• Ευρυγώνιοι προσοφθάλμιοι φακοί: 10x / 22 mm
• Τρινοκική κεφαλή Siedentopf, κλίση 30°, ρύθμιση απόστασης κόρης 47–75 mm, περιστροφή 360°, διαχωρισμός φωτός 50/50
• Τρίτη οπτική διαδρομή συμβατή με αντάπτορες C-mount και 23,2 mm
• Πλαναχρωματικοί αντικειμενικοί φακοί απείρου: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Περιστρεφόμενος δίσκος πέντε θέσεων
• Μηχανική τράπεζα: 186 × 138 mm, εύρος κίνησης 74 × 50 mm
• Συμπυκνωτής Abbe N.A. 0.9 / 0.25 με ρύθμιση ύψους, διάφραγμα ίριδας, μηχανισμό κεντραρίσματος και υποδοχή φίλτρου
• Συγκεντρικοί κοχλίες χονδρικής και μικρομετρικής εστίασης, ελάχιστο βήμα 0,001 mm, ρυθμιζόμενη τάση
• Γρήγορος μηχανισμός στοπ ανώτερης τράπεζας
• Σύστημα φωτισμού αλογόνου 100 W

Προαιρετικά Αξεσουάρ (Διαθέσιμα κατόπιν αιτήματος)

• Αντικειμενικός φακός Plan 5x / 0.12 BF/DF
• Αντικειμενικός φακός Plan 40x / 0.6 BF/DF
• Αντικειμενικός φακός Plan 50x / 0.75 BF/DF
• Αντικειμενικός φακός Plan 100x / 0.8 BF/DF

Περιλαμβανόμενος Εξοπλισμός

• Φίλτρα για διερχόμενο φως: μπλε
• Εισαγόμενα φίλτρα για ανακλώμενο φως: πράσινο, μπλε, κίτρινο, ματ
• Εγχειρίδιο χρήσης, καλώδιο ρεύματος, κάλυμμα σκόνης, εφεδρικός λαμπτήρας αλογόνου
• Σετ πόλωσης για ανακλώμενο φως (αναλυτής και πολωτικά φίλτρα)

Προδιαγραφές

• Αριθμός καταλόγου: DO-3704
• Τύπος μικροσκοπίου: μεταλλογραφικό, κάθετης σχεδίασης

Εφαρμογές

• Πανεπιστήμια
• Εργαστήρια
• Ιατρικά περιβάλλοντα
• Εργαστήρια
• Κέντρα εξυπηρέτησης

Τεχνικές Παρατήρησης

• Φωτεινό πεδίο
• Σκοτεινό πεδίο
• Πόλωση

Οπτικά και Μηχανικά Χαρακτηριστικά

• Τρινοκική κεφαλή με κατανομή φωτός 50:50 (προσοφθάλμια:κάμερα)
• Περιστρεφόμενος δίσκος αντικειμενικών φακών πέντε θέσεων
• Αντικειμενικοί φακοί: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Μεγέθυνση προσοφθάλμιου: 10x
• Οπτικό πεδίο: 22 mm
• Απόσταση κόρης: 48–75 mm
• Κλίση σωλήνα προσοφθάλμιου: 30°
• Ρύθμιση διοπτρίας: ±5D (αριστερός σωλήνας)

Εύρος Μεγέθυνσης

• 50x, 100x, 200x, 400x, 500x, 1000x

Φωτισμός και Οπτικά

• Συμπυκνωτής: Abbe N.A. 0.9 / 0.25
• Οπτική κατηγορία: πλαναχρωματική
• Πηγή φωτός: αλογόνου, 100 W
• Τρόποι φωτισμού: ανακλώμενος και διερχόμενος
• Οπτική διόρθωση: άπειρο

Τράπεζα και Εστίαση

• Διαστάσεις τράπεζας: 186 × 138 mm
• Διπλός συγκρατητήρας πλακιδίων με διαβαθμισμένη κλίμακα
• Εύρος κίνησης: 74 × 50 mm
• Συγκεντρικοί κοχλίες χονδρικής και μικρομετρικής εστίασης (αμφίπλευροι)
• Ανάλυση μικρομετρικής εστίασης: 1 μm

Επιπλέον Πληροφορίες

• Τροφοδοσία: AC
• Διάρκεια εγγύησης: 24 μήνες
