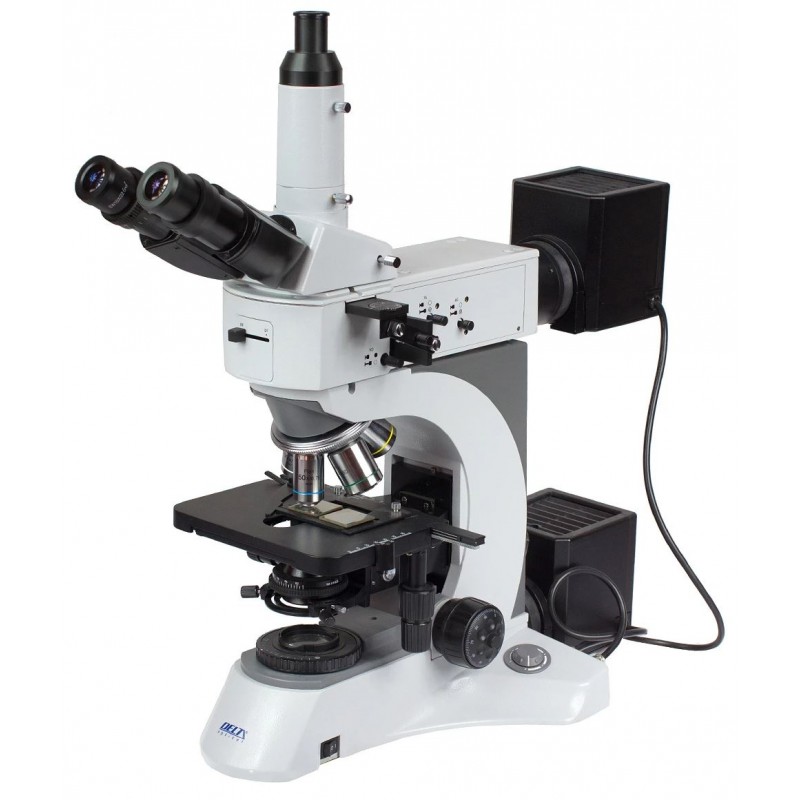

Mikroskop metalograficzny Delta Optical MET-1000-TRF (DO-3704)

Mikroskop metalograficzny Delta Optical MET-1000-TRF (DO-3704)

To wysokiej klasy mikroskop metalograficzny przeznaczony do zaawansowanej analizy materiałowej w laboratoriach, na uczelniach oraz w środowiskach przemysłowych. Umożliwia szczegółową obserwację zarówno nieprzezroczystych, jak i przezroczystych próbek z wykorzystaniem technik światła odbitego i przechodzącego. Urządzenie obsługuje wiele metod obserwacji, w tym pole jasne, ciemne oraz światło spolaryzowane, co czyni je niezwykle wszechstronnym. Solidny układ optyczny oraz ergonomiczna konstrukcja zapewniają precyzyjną i komfortową pracę podczas długich sesji obserwacyjnych.

Opis ogólny

Mikroskop przeznaczony jest do badania próbek nieprzezroczystych w świetle odbitym (EPI) oraz przezroczystych preparatów w świetle przechodzącym (DIA). Obserwacje można prowadzić w polu jasnym przy powiększeniach 50x, 200x, 400x, 500x i 1000x oraz w polu ciemnym przy 100x i 200x (z dedykowanymi obiektywami do ciemnego pola w zestawie).

Wyposażony jest w głowicę trinokularową z trzecim torem optycznym umożliwiającym podłączenie kamery mikroskopowej lub aparatu fotograficznego. W zestawie znajdują się dwa adaptery: adapter 23,2 mm oraz adapter C-mount, co umożliwia kompatybilność z różnymi rozmiarami sensorów.

Wysokiej jakości obiektywy planachromatyczne zapewniają ostre, szczegółowe obrazy w całym polu widzenia. Wbudowane przysłony polowe w obu systemach oświetlenia – górnym (EPI) i dolnym (DIA) – umożliwiają prawidłowe ustawienie oświetlenia Köhlera, gwarantując optymalny kontrast, rozdzielczość i głębię ostrości.

Mikroskop umożliwia także obserwację w spolaryzowanym świetle odbitym dzięki dołączonym filtrom polaryzacyjnym.

Duży stolik mechaniczny z uchwytem na preparaty zapewnia wygodną obsługę zarówno standardowych szkiełek, jak i bardziej wymagających próbek używanych podczas obserwacji w świetle odbitym.

Ten mikroskop metalograficzny znajduje szerokie zastosowanie w inżynierii materiałowej, w tym:

• Analiza struktur metali i stopów (próbki metalograficzne)
• Wykrywanie mikropęknięć
• Badanie ciekłych kryształów
• Inspekcja układów scalonych
• Wykonywanie precyzyjnych pomiarów

Parametry techniczne (konfiguracja standardowa)

• Okulary szerokopolowe: 10x / 22 mm
• Głowica trinokularowa Siedentopf, nachylenie 30°, regulacja rozstawu źrenic 47–75 mm, obrót 360°, podział światła 50/50
• Trzeci tor optyczny kompatybilny z adapterami C-mount i 23,2 mm
• Obiektywy planachromatyczne korygowane na nieskończoność: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Rewolwer pięciogniazdowy
• Stolik mechaniczny: 186 × 138 mm, zakres ruchu 74 × 50 mm
• Kondensor Abbe N.A. 0,9 / 0,25 z regulacją wysokości, przysłoną irysową, mechanizmem centrowania i uchwytem na filtry
• Współosiowe pokrętła makro- i mikrometryczne, minimalny krok 0,001 mm, regulowane napięcie
• Szybki mechanizm ogranicznika górnego stolika
• System oświetlenia halogenowego 100 W

Akcesoria opcjonalne (dostępne na zamówienie)

• Obiektyw Plan 5x / 0,12 BF/DF
• Obiektyw Plan 40x / 0,6 BF/DF
• Obiektyw Plan 50x / 0,75 BF/DF
• Obiektyw Plan 100x / 0,8 BF/DF

Wyposażenie w zestawie

• Filtry do światła przechodzącego: niebieski
• Filtry wsuwane do światła odbitego: zielony, niebieski, żółty, matowy
• Instrukcja obsługi, przewód zasilający, pokrowiec przeciwkurzowy, zapasowa żarówka halogenowa
• Zestaw do polaryzacji światła odbitego (filtry analizator i polaryzator)

Specyfikacja

• Numer katalogowy: DO-3704
• Typ mikroskopu: metalograficzny, konstrukcja stojąca

Zastosowania

• Uczelnie wyższe
• Laboratoria
• Środowiska medyczne
• Warsztaty
• Centra serwisowe

Techniki obserwacji

• Pole jasne
• Pole ciemne
• Polaryzacja

Cechy optyczne i mechaniczne

• Głowica trinokularowa z podziałem światła 50:50 (okulary:kamera)
• Rewolwer pięciogniazdowy
• Obiektywy: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Powiększenie okularów: 10x
• Pole widzenia: 22 mm
• Rozstaw źrenic: 48–75 mm
• Nachylenie tubusu okularowego: 30°
• Korekcja dioptrii: ±5D (lewy tubus)

Zakres powiększeń

• 50x, 100x, 200x, 400x, 500x, 1000x

Oświetlenie i optyka

• Kondensor: Abbe N.A. 0,9 / 0,25
• Klasa optyczna: planachromatyczna
• Źródło światła: halogen, 100 W
• Tryby oświetlenia: odbite i przechodzące
• Korekcja optyczna: nieskończoność

Stolik i ustawianie ostrości

• Wymiary stolika: 186 × 138 mm
• Podwójny uchwyt na preparaty z noniuszem
• Zakres ruchu: 74 × 50 mm
• Współosiowe pokrętła makro- i mikrometryczne (obustronne)
• Rozdzielczość mikrometryczna: 1 µm

Dodatkowe informacje

• Zasilanie: AC
• Okres gwarancji: 24 miesiące
