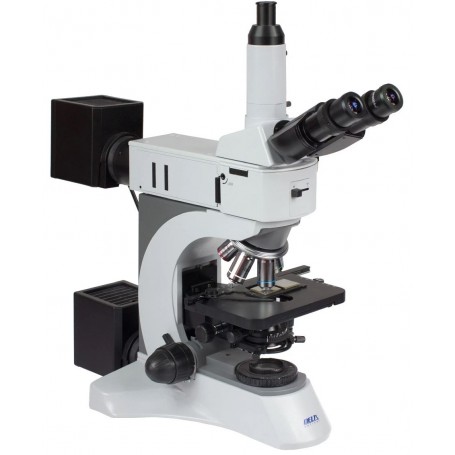

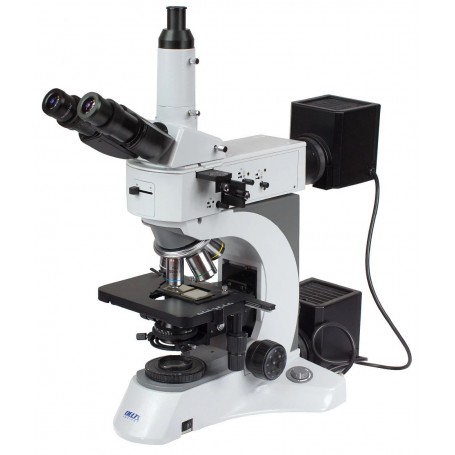

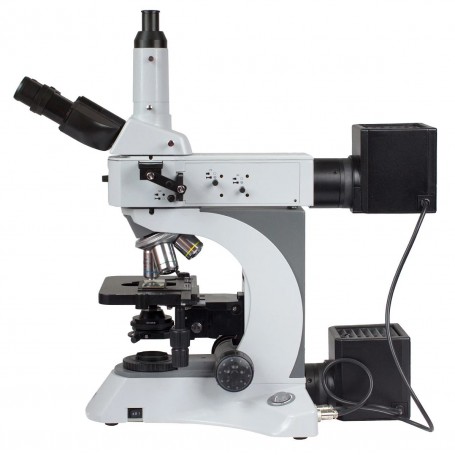

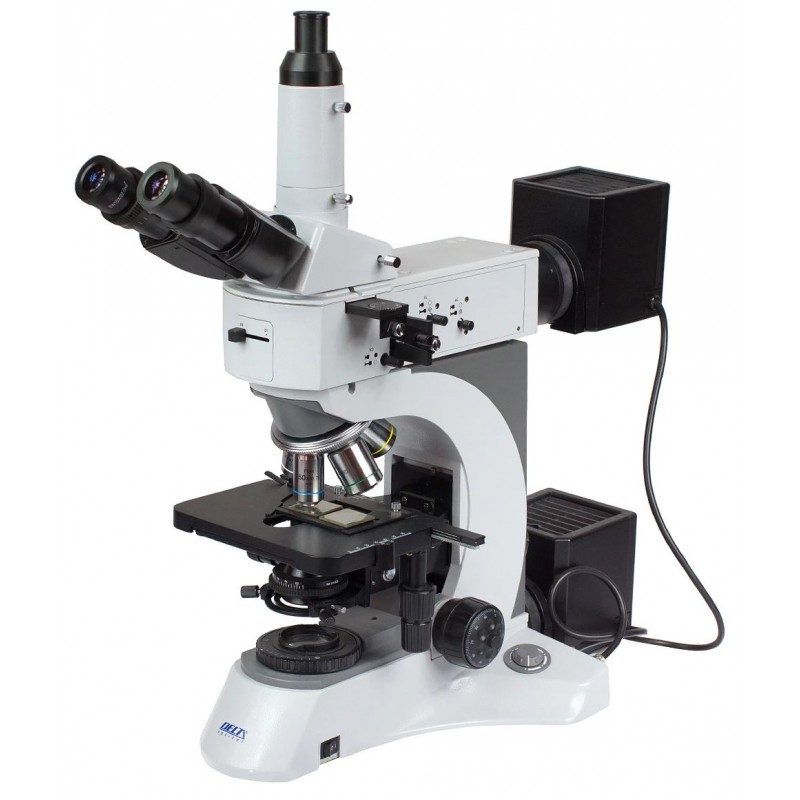

Delta Optical MET-1000-TRF Metallografiskt mikroskop (DO-3704)

Delta Optical MET-1000-TRF Metallografiskt Mikroskop (DO-3704)

Detta är ett avancerat metallografiskt mikroskop utformat för avancerad materialanalys i laboratorier, universitet och industriella miljöer. Det möjliggör detaljerad observation av både opaka och transparenta prover med hjälp av reflekterat och transmitterat ljus. Enheten stöder flera observationsmetoder, inklusive ljusfält, mörkfällt och polariserat ljus, vilket gör den mycket mångsidig. Dess robusta optiska system och ergonomiska design säkerställer noggrant och bekvämt arbete under långa observationssessioner.

Allmän beskrivning

Mikroskopet är avsett för undersökning av opaka prover i reflekterat ljus (EPI) och transparenta prover i transmitterat ljus (DIA). Observationer kan utföras i ljusfält vid förstoringarna 50x, 200x, 400x, 500x och 1000x, samt i mörkfällt vid 100x och 200x (med dedikerade mörkfältsobjektiv inkluderade).

Det har ett trinokulärt huvud med en tredje optisk bana som möjliggör anslutning av mikroskopkamera eller fotografisk utrustning. Två adaptrar ingår: en 23,2 mm-adapter och en C-mount-adapter, vilket möjliggör kompatibilitet med olika sensorstorlekar.

Högkvalitativa planakromatiska objektiv ger skarpa, detaljerade bilder över hela synfältet. Inbyggda fältdiaphragmor i både övre (EPI) och nedre (DIA) belysningssystem möjliggör korrekt Köhler-belysning, vilket säkerställer optimal kontrast, upplösning och skärpedjup.

Mikroskopet stöder även observation i polariserat reflekterat ljus tack vare inkluderade polarisationsfilter.

En stor mekanisk bord med provhållare säkerställer bekväm hantering av både standardglas och mer krävande prover som används vid observationer i reflekterat ljus.

Detta metallografiska mikroskop används ofta inom materialteknik, inklusive:

• Analys av metall- och legeringsstrukturer (metallografiska prover)
• Upptäckt av mikrosprickor
• Undersökning av flytande kristaller
• Inspektion av integrerade kretsar
• Utförande av precisa mätningar

Tekniska parametrar (Standardkonfiguration)

• Vidvinkelokular: 10x / 22 mm

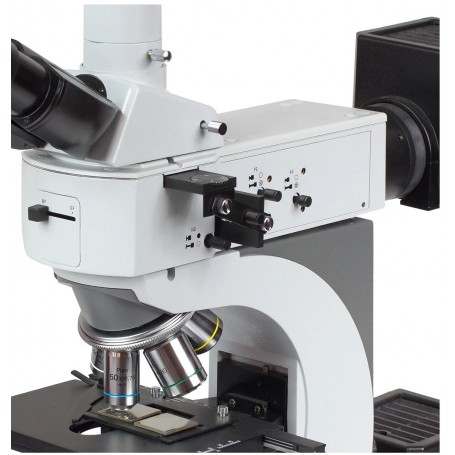

• Trinokulärt Siedentopf-huvud, lutning 30°, justerbart pupillavstånd 47–75 mm, 360° rotation, ljusdelning 50/50
• Tredje optisk bana kompatibel med C-mount och 23,2 mm-adaptrar
• Oändlighetskorrigerade planakromatiska objektiv: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Fempositions revolver

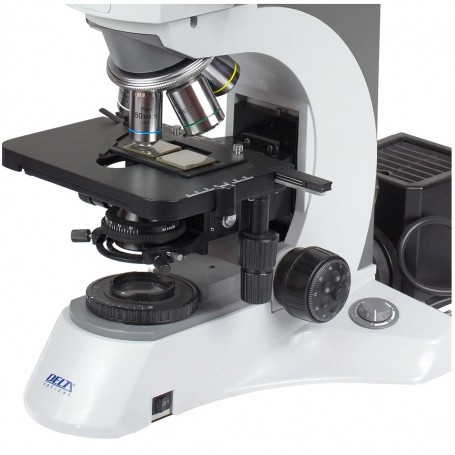

• Mekaniskt bord: 186 × 138 mm, rörelseområde 74 × 50 mm
• Abbe-kondensor N.A. 0,9 / 0,25 med höjdjustering, irisdiafragma, centreringsmekanism och filterhållare
• Koaxiella grov- och fininställningsrattar, minsta steg 0,001 mm, justerbar friktion
• Snabb övre stoppmekanism för bordet
• 100 W halogenbelysningssystem

Valfria tillbehör (tillgängliga på begäran)

• Plan 5x / 0,12 BF/DF objektiv
• Plan 40x / 0,6 BF/DF objektiv
• Plan 50x / 0,75 BF/DF objektiv
• Plan 100x / 0,8 BF/DF objektiv

Ingår i leveransen

• Filter för transmitterat ljus: blå
• Infällbara filter för reflekterat ljus: grön, blå, gul, frostad
• Användarmanual, strömkabel, dammskydd, extra halogenlampa
• Polarisationssats för reflekterat ljus (analysator- och polarisatorfilter)

Specifikation

• Katalognummer: DO-3704
• Mikroskoptyp: metallografiskt, upprätt design

Användningsområden

• Universitet
• Laboratorier
• Medicinska miljöer
• Verkstäder
• Servicecenter

Observationstekniker

• Ljusfält
• Mörkfällt
• Polarisering

Optiska och mekaniska egenskaper

• Trinokulärt huvud med 50:50 ljusfördelning (okular:kamera)
• Fempositions objektivrevolver
• Objektiv: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Okularförstoring: 10x
• Synfält: 22 mm
• Pupillavstånd: 48–75 mm
• Okulartubens lutning: 30°
• Dioptrijustering: ±5D (vänster tub)

Förstoringsintervall

• 50x, 100x, 200x, 400x, 500x, 1000x

Belysning och optik

• Kondensor: Abbe N.A. 0,9 / 0,25
• Optisk klass: planakromatisk
• Ljuskälla: halogen, 100 W
• Belysningslägen: reflekterat och transmitterat
• Optisk korrigering: oändlighet

Bord och fokusering

• Bordets mått: 186 × 138 mm
• Dubbelsidig hållare med noniusskala
• Rörelseområde: 74 × 50 mm
• Koaxiella grov- och fininställningsrattar (bilaterala)
• Fininställningsupplösning: 1 µm

Ytterligare information

• Strömförsörjning: AC
• Garanti: 24 månader
