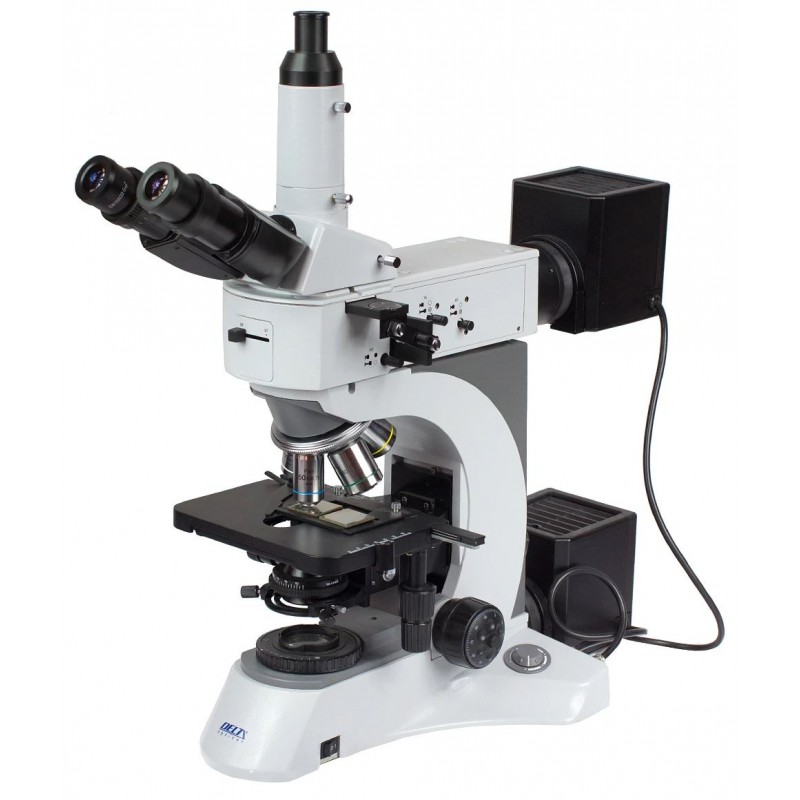

Delta Optical MET-1000-TRF metalografski mikroskop (DO-3704)

Delta Optical MET-1000-TRF Metalografski mikroskop (DO-3704)

To je vrhunski metalografski mikroskop, zasnovan za napredno analizo materialov v laboratorijih, na univerzah in v industrijskih okoljih. Omogoča podroben ogled tako neprosojnih kot prosojnih vzorcev z uporabo tehnik reflektirane in prepuščene svetlobe. Naprava podpira več načinov opazovanja, vključno s svetlim poljem, temnim poljem in polarizirano svetlobo, zaradi česar je izjemno vsestranska. Njegov robusten optični sistem in ergonomska zasnova zagotavljata natančno in udobno delo tudi med daljšimi opazovanji.

Splošni opis

Mikroskop je namenjen pregledu neprosojnih vzorcev v reflektirani svetlobi (EPI) in prosojnih preparatov v prepuščeni svetlobi (DIA). Opazovanja je mogoče izvajati v svetlem polju pri povečavah 50x, 200x, 400x, 500x in 1000x ter v temnem polju pri 100x in 200x (s priloženimi posebnimi objektivi za temno polje).

Ima trinokularno glavo s tretjo optično potjo, ki omogoča priklop mikroskopske kamere ali fotoaparata. Priložena sta dva adapterja: adapter 23,2 mm in C-mount adapter, kar omogoča združljivost z različnimi velikostmi senzorjev.

Kakovostni planakromatski objektivi zagotavljajo ostre, podrobne slike po celotnem vidnem polju. Vgrajeni poljski zaslonki v zgornjem (EPI) in spodnjem (DIA) osvetljevalnem sistemu omogočata pravilno nastavitev Köhlerjeve osvetlitve, kar zagotavlja optimalen kontrast, ločljivost in globinsko ostrino.

Mikroskop omogoča tudi opazovanje v polarizirani reflektirani svetlobi zahvaljujoč priloženim polarizacijskim filtrom.

Velika mehanska mizica z držalom za preparate omogoča udobno rokovanje tako s standardnimi preparati kot zahtevnejšimi vzorci, ki se uporabljajo pri opazovanju v reflektirani svetlobi.

Ta metalografski mikroskop se pogosto uporablja v aplikacijah materialnega inženirstva, vključno z:

• Analiza struktur kovin in zlitin (metalografski vzorci)
• Odkrivanje mikrorazpok
• Preučevanje tekočih kristalov
• Pregled integriranih vezij
• Izvajanje natančnih meritev

Tehnični parametri (standardna konfiguracija)

• Širokokotna okularja: 10x / 22 mm
• Trinokularna Siedentopf glava, nagnjena pod 30°, nastavitev medzenične razdalje 47–75 mm, 360° rotacija, delitev svetlobe 50/50
• Tretja optična pot, združljiva s C-mount in 23,2 mm adapterji
• Planakromatski objektivi z neskončno korekcijo: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Revolver z 5 mesti za objektive
• Mehanska mizica: 186 × 138 mm, območje pomika 74 × 50 mm
• Abbejev kondenzor N.A. 0,9 / 0,25 z nastavitvijo višine, iris zaslonko, centrirnim mehanizmom in nosilcem za filtre
• Somišični grobi in fini gumbi za ostrenje, najmanjši korak 0,001 mm, nastavljiva napetost
• Hitri zgornji omejevalnik višine mizice
• 100 W halogenska osvetlitev

Dodatna oprema (na zahtevo)

• Plan 5x / 0,12 BF/DF objektiv
• Plan 40x / 0,6 BF/DF objektiv
• Plan 50x / 0,75 BF/DF objektiv
• Plan 100x / 0,8 BF/DF objektiv

Priložena oprema

• Filtri za prepuščeno svetlobo: modri
• Vstavljivi filtri za reflektirano svetlobo: zeleni, modri, rumeni, matirani
• Uporabniški priročnik, napajalni kabel, zaščitni pokrov, rezervna halogenska žarnica
• Polarizacijski komplet za reflektirano svetlobo (analizator in polarizacijski filtri)

Specifikacija

• Kataloška številka: DO-3704
• Tip mikroskopa: metalografski, pokončna zasnova

Uporaba

• Univerze
• Laboratoriji
• Medicinska okolja
• Delavnice
• Servisni centri

Tehnike opazovanja

• Svetlo polje
• Temno polje
• Polarizacija

Optične in mehanske značilnosti

• Trinokularna glava z razdelitvijo svetlobe 50:50 (okularji:kamera)
• Revolver z 5 mesti za objektive
• Objektivi: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Povečava okularja: 10x
• Vidno polje: 22 mm
• Medzenična razdalja: 48–75 mm
• Naklon cevi za okularje: 30°
• Dioptrijska nastavitev: ±5D (leva cev)

Območje povečav

• 50x, 100x, 200x, 400x, 500x, 1000x

Osvetlitev in optika

• Kondenzor: Abbe N.A. 0,9 / 0,25
• Optični razred: planakromatski
• Vir svetlobe: halogen, 100 W
• Načini osvetlitve: reflektirana in prepuščena
• Optična korekcija: neskončnost

Mizica in ostrenje

• Dimenzije mizice: 186 × 138 mm
• Dvojni držalo za preparate z noniusom
• Območje pomika: 74 × 50 mm
• Somišični grobi in fini gumbi za ostrenje (obojestranski)
• Ločljivost finega ostrenja: 1 µm

Dodatne informacije

• Napajanje: AC
• Garancijska doba: 24 mesecev
