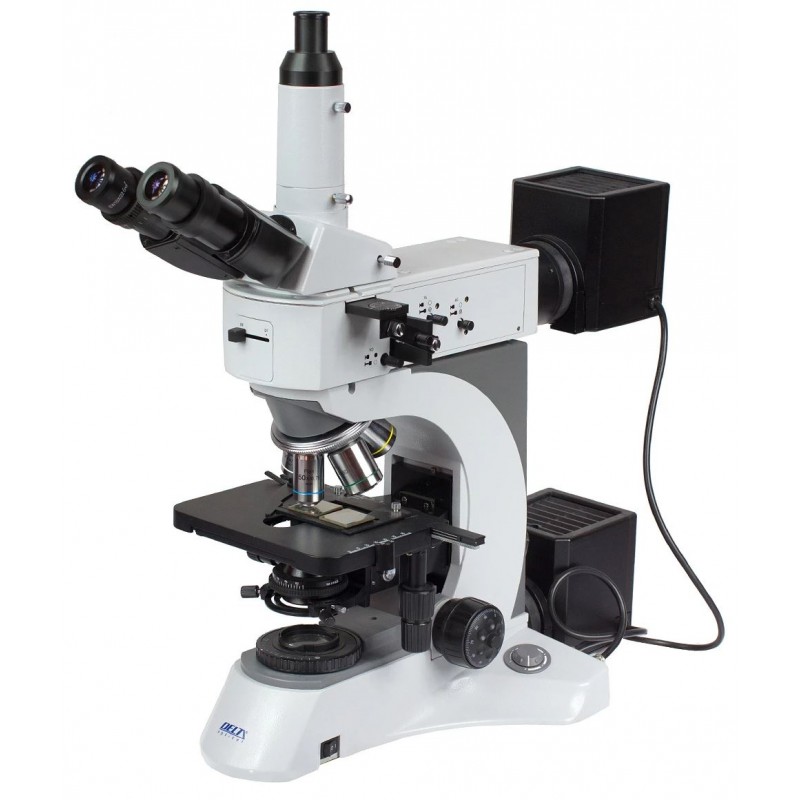

Delta Optical MET-1000-TRF Metallografisk mikroskop (DO-3704)

Delta Optical MET-1000-TRF Metallografisk Mikroskop (DO-3704)

Dette er et avanceret metallografisk mikroskop designet til avanceret materialeanalyse i laboratorier, universiteter og industrielle miljøer. Det muliggør detaljeret observation af både uigennemsigtige og gennemsigtige prøver ved hjælp af reflekteret og transmitteret lys. Enheden understøtter flere observationsmetoder, herunder lysfelt, mørkefelt og polariseret lys, hvilket gør den meget alsidig. Dens robuste optiske system og ergonomiske design sikrer præcis og komfortabelt arbejde under lange observationssessioner.

Generel Beskrivelse

Mikroskopet er beregnet til undersøgelse af uigennemsigtige prøver i reflekteret lys (EPI) og gennemsigtige prøver i transmitteret lys (DIA). Observationer kan udføres i lysfelt ved forstørrelser på 50x, 200x, 400x, 500x og 1000x samt i mørkefelt ved 100x og 200x (med dedikerede mørkefeltobjektiver inkluderet).

Det har et trinokulært hoved med en tredje optisk vej, der muliggør tilslutning af et mikroskopkamera eller et fotografisk apparat. To adaptere er inkluderet: en 23,2 mm adapter og en C-mount adapter, hvilket giver kompatibilitet med forskellige sensorstørrelser.

Højkvalitets planakromatiske objektiver giver skarpe, detaljerede billeder over hele synsfeltet. Indbyggede feltblændere i både øvre (EPI) og nedre (DIA) belysningssystemer muliggør korrekt Köhler-belysning, hvilket sikrer optimal kontrast, opløsning og dybdeskarphed.

Mikroskopet understøtter også observation i polariseret reflekteret lys takket være medfølgende polariseringsfiltre.

En stor mekanisk præparatholder sikrer komfortabel håndtering af både standardobjektglas og mere krævende prøver, der bruges ved observation i reflekteret lys.

Dette metallografiske mikroskop anvendes bredt i materialetekniske applikationer, herunder:

• Analyse af metal- og legeringsstrukturer (metallografiske prøver)
• Detektion af mikrosprækker
• Undersøgelse af flydende krystaller
• Inspektion af integrerede kredsløb
• Udførelse af præcise målinger

Tekniske Parametre (Standardkonfiguration)

• Vidvinkel-okularer: 10x / 22 mm
• Trinokulært Siedentopf-hoved, vippet 30°, justerbar pupildistance 47–75 mm, 360° rotation, lysfordeling 50/50
• Tredje optisk vej kompatibel med C-mount og 23,2 mm adaptere
• Uendeligheds-korrigerede planakromatiske objektiver: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Fem-positions revolver
• Mekanisk præparatholder: 186 × 138 mm, bevægelsesområde 74 × 50 mm
• Abbe-kondensor N.A. 0,9 / 0,25 med højdejustering, irisblænde, centreringsmekanisme og filterholder
• Koaksiale grov- og finfokuseringsknapper, minimum trin 0,001 mm, justerbar spænding
• Hurtig øvre stopmekanisme for præparatholder
• 100 W halogenbelysningssystem

Valgfrit Tilbehør (Kan leveres på forespørgsel)

• Plan 5x / 0,12 BF/DF objektiv
• Plan 40x / 0,6 BF/DF objektiv
• Plan 50x / 0,75 BF/DF objektiv
• Plan 100x / 0,8 BF/DF objektiv

Medfølgende Udstyr

• Filtre til transmitteret lys: blå
• Indskydningsfiltre til reflekteret lys: grøn, blå, gul, matteret
• Brugermanual, strømkabel, støvhætte, ekstra halogenpære
• Polariseringssæt til reflekteret lys (analysator- og polariseringsfiltre)

Specifikation

• Katalognummer: DO-3704
• Mikroskoptype: metallografisk, opretstående design

Anvendelsesområder

• Universiteter
• Laboratorier
• Medicinske miljøer
• Værksteder
• Servicecentre

Observationsteknikker

• Lysfelt
• Mørkefelt
• Polarisering

Optiske og Mekaniske Funktioner

• Trinokulært hoved med 50:50 lysfordeling (okularer:kamera)
• Fem-positions objektivrevolver
• Objektiver: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Okularforstørrelse: 10x
• Synsfelt: 22 mm
• Pupildistance: 48–75 mm
• Okulartubus hældning: 30°
• Dioptrijustering: ±5D (venstre tubus)

Forstørrelsesområde

• 50x, 100x, 200x, 400x, 500x, 1000x

Belysning og Optik

• Kondensor: Abbe N.A. 0,9 / 0,25
• Optisk klasse: planakromatisk
• Lyskilde: halogen, 100 W
• Belysningsmetoder: reflekteret og transmitteret
• Optisk korrektion: uendelighed

Præparatholder og Fokus

• Præparatholder dimensioner: 186 × 138 mm
• Dobbelt præparatholder med noniusskala
• Bevægelsesområde: 74 × 50 mm
• Koaksiale grov- og finfokuseringsknapper (bilaterale)
• Finfokusopløsning: 1 µm

Yderligere Information

• Strømforsyning: AC
• Garantiperiode: 24 måneder
