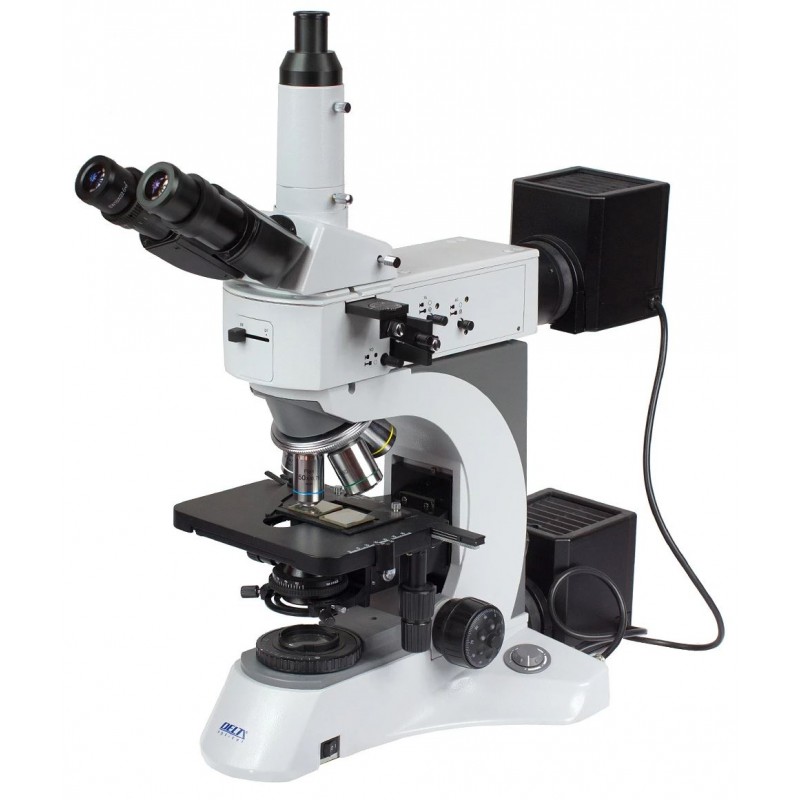

Microscopio metallografico Delta Optical MET-1000-TRF (DO-3704)

Delta Optical MET-1000-TRF Microscopio Metallografico (DO-3704)

Questo è un microscopio metallografico di fascia alta progettato per l’analisi avanzata dei materiali in laboratori, università e ambienti industriali. Permette l’osservazione dettagliata di campioni sia opachi che trasparenti utilizzando tecniche di luce riflessa e trasmessa. Il dispositivo supporta molteplici metodi di osservazione, tra cui campo chiaro, campo oscuro e luce polarizzata, rendendolo estremamente versatile. Il suo robusto sistema ottico e il design ergonomico garantiscono un lavoro preciso e confortevole anche durante lunghe sessioni di osservazione.

Descrizione Generale

Il microscopio è destinato all’esame di campioni opachi in luce riflessa (EPI) e di campioni trasparenti in luce trasmessa (DIA). Le osservazioni possono essere effettuate in campo chiaro con ingrandimenti di 50x, 200x, 400x, 500x e 1000x, nonché in campo oscuro a 100x e 200x (con obiettivi dedicati per campo oscuro inclusi).

Dispone di una testa trinoculare con un terzo percorso ottico che consente il collegamento di una fotocamera per microscopio o di un dispositivo fotografico. Sono inclusi due adattatori: un adattatore da 23,2 mm e un adattatore C-mount, che permettono la compatibilità con diverse dimensioni di sensori.

Obiettivi planacromatici di alta qualità forniscono immagini nitide e dettagliate su tutto il campo visivo. I diaframmi di campo integrati sia nel sistema di illuminazione superiore (EPI) che in quello inferiore (DIA) consentono una corretta impostazione dell’illuminazione Köhler, garantendo contrasto, risoluzione e profondità di campo ottimali.

Il microscopio supporta anche l’osservazione in luce riflessa polarizzata grazie ai filtri di polarizzazione inclusi.

Un ampio tavolino meccanico con portacampioni assicura una gestione confortevole sia dei vetrini standard che dei campioni più impegnativi utilizzati nelle osservazioni in luce riflessa.

Questo microscopio metallografico è ampiamente utilizzato in applicazioni di ingegneria dei materiali, tra cui:

• Analisi delle strutture di metalli e leghe (campioni metallografici)
• Rilevamento di microfessure
• Esame di cristalli liquidi
• Ispezione di circuiti integrati
• Esecuzione di misurazioni precise

Parametri Tecnici (Configurazione Standard)

• Oculari grandangolari: 10x / 22 mm
• Testa trinoculare Siedentopf, inclinata a 30°, regolazione distanza interpupillare 47–75 mm, rotazione 360°, divisione della luce 50/50
• Terzo percorso ottico compatibile con adattatori C-mount e 23,2 mm
• Obiettivi planacromatici corretti all’infinito: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Revolver portaobiettivi a cinque posizioni
• Tavolino meccanico: 186 × 138 mm, corsa 74 × 50 mm
• Condensatore Abbe N.A. 0,9 / 0,25 con regolazione in altezza, diaframma ad iride, meccanismo di centraggio e portafiltri
• Manopole coassiali di messa a fuoco grossolana e fine, incremento minimo 0,001 mm, tensione regolabile
• Meccanismo di arresto rapido superiore del tavolino
• Sistema di illuminazione alogena da 100 W

Accessori Opzionali (Disponibili su Richiesta)

• Obiettivo Plan 5x / 0,12 BF/DF
• Obiettivo Plan 40x / 0,6 BF/DF
• Obiettivo Plan 50x / 0,75 BF/DF
• Obiettivo Plan 100x / 0,8 BF/DF

Dotazione Inclusa

• Filtri per luce trasmessa: blu
• Filtri a inserimento per luce riflessa: verde, blu, giallo, smerigliato
• Manuale utente, cavo di alimentazione, copertura antipolvere, lampadina alogena di ricambio
• Kit di polarizzazione per luce riflessa (filtri analizzatore e polarizzatore)

Specifiche

• Numero di catalogo: DO-3704
• Tipo di microscopio: metallografico, design verticale

Applicazioni

• Università
• Laboratori
• Ambienti medici
• Officine
• Centri di assistenza

Tecniche di Osservazione

• Campo chiaro
• Campo oscuro
• Polarizzazione

Caratteristiche Ottiche e Meccaniche

• Testa trinoculare con distribuzione della luce 50:50 (oculari:camera)
• Revolver portaobiettivi a cinque posizioni
• Obiettivi: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Ingrandimento oculare: 10x
• Campo visivo: 22 mm
• Distanza interpupillare: 48–75 mm
• Inclinazione tubo oculare: 30°
• Regolazione diottrica: ±5D (tubo sinistro)

Gamma di Ingrandimenti

• 50x, 100x, 200x, 400x, 500x, 1000x

Illuminazione e Ottica

• Condensatore: Abbe N.A. 0,9 / 0,25
• Classe ottica: planacromatica
• Sorgente luminosa: alogena, 100 W
• Modalità di illuminazione: riflessa e trasmessa
• Correzione ottica: infinito

Tavolino e Messa a Fuoco

• Dimensioni tavolino: 186 × 138 mm
• Portacampioni doppio con scala vernier
• Corsa: 74 × 50 mm
• Manopole coassiali di messa a fuoco grossolana e fine (bilaterali)
• Risoluzione messa a fuoco fine: 1 µm

Informazioni Aggiuntive

• Alimentazione: AC
• Periodo di garanzia: 24 mesi
