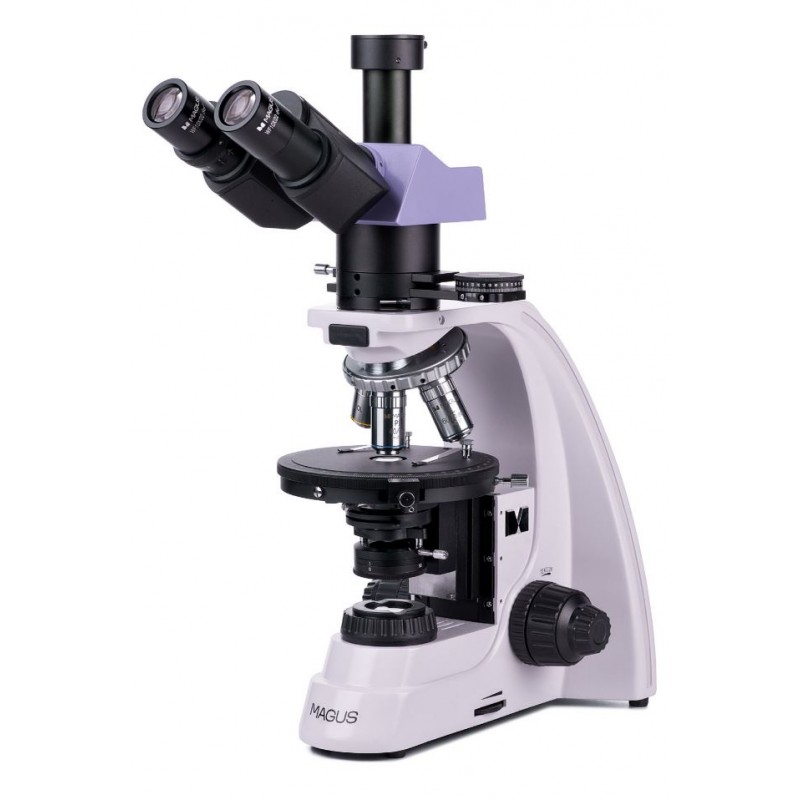

Microscopio polarizador MAGUS Pol 800
zoom_out_map
chevron_left chevron_right

Nuestra empresa participa en la preparación de permisos oficiales del Ministerio polaco de Desarrollo y Tecnología, lo que nos permite exportar todos los drones, ópticas y radioteléfonos portátiles de doble uso sin IVA en el lado polaco y sin IVA en el lado ucraniano.

Microscopio polarizador MAGUS Pol 800

El microscopio está diseñado para estudiar muestras geológicas, biológicas y poliméricas anisotrópicas en luz polarizada y transmitida. Un microscopio polarizador utiliza la birrefringencia de una muestra anisotrópica para generar una imagen. La luz polarizada en el plano, al pasar a través de una muestra anisotrópica, se divide en dos haces y cambia el plano de polarización.

4025.54 $
Impuestos incluidos

3272.8 $ Netto (non-EU countries)

Anatolii Livashevskyi
Gerente de producto
Ucrania / Polonia
+48721808900
+48721808900
Telegrama+48721808900
[email protected]

Descripción

El microscopio está diseñado para estudiar muestras geológicas, biológicas y poliméricas anisotrópicas en luz polarizada y transmitida.

Un microscopio polarizador utiliza la birrefringencia de una muestra anisotrópica para generar una imagen. La luz polarizada en el plano, al pasar a través de una muestra anisotrópica, se divide en dos haces y cambia el plano de polarización. El analizador lleva las vibraciones de los haces al mismo plano y eje, provocando así interferencias destructivas y constructivas entre los dos frentes de onda. La imagen brillante y de alto contraste cambia de color cuando el escenario gira.

Este microscopio tiene objetivos libres de tensión. El tubo intermedio contiene el analizador y la lente Bertrand y tiene una ranura para compensadores. El microscopio se utiliza en cristalografía, petrografía, mineralogía, medicina forense y otros campos de la ciencia.

cabeza de microscopio

Cabeza trinocular con objetivos acromáticos de plano infinito. Los dispositivos de captura de imágenes digitales están montados en el tubo trinocular. La perilla de selección de trayectoria de luz del ocular/cámara le permite dirigir el haz de luz a la cámara digital o a los tubos del ocular. El ajuste de dioptrías está en el tubo izquierdo.

revólver giratorio

Cinco objetivos. También se puede instalar un objetivo adicional en una ranura libre para lograr un aumento adicional. El diseño del revólver giratorio (“lejos del observador”) libera espacio en la parte frontal del escenario para que el usuario pueda ver el objetivo insertado en el camino óptico. Las ranuras del revólver están centradas para alinear el eje óptico del objetivo y el microscopio.

Objetivos

Los objetivos acromáticos de plano infinito están diseñados específicamente para observaciones con luz polarizada: la óptica sin tensiones garantiza que la birrefringencia provenga de la muestra y no de los elementos ópticos. Diseñado para usar con cubreobjetos de 0,17 mm de espesor.

Mecanismo de enfoque

Las perillas de enfoque coaxial grueso y fino están ubicadas en la parte inferior del soporte en ambos lados. El usuario puede colocar sus manos sobre la mesa y adoptar una postura relajada mientras observa. El ajuste de enfoque es suave y sin esfuerzo.

El diseño del mecanismo de enfoque permite un ajuste rápido del microscopio después de cambiar el objeto de estudio. Para ello, en el lado derecho se encuentra un botón de bloqueo del enfoque aproximado. La tensión gruesa se puede ajustar girando el anillo del lado izquierdo.

Escenario

El escenario gira 360° para ver el cambio de color de la muestra cuando el polarizador y el analizador están en orientación cruzada. El escenario tiene una gradación del ángulo de rotación. Con la escala vernier las mediciones se realizan con una precisión de 0,1°.

La platina se puede centrar con dos tornillos porque el análisis de un objeto anisotrópico en luz polarizada requiere la alineación precisa del eje de rotación de la platina con el eje óptico del microscopio.

Fuente de luz

Las bombillas halógenas emiten luz con una temperatura de color que permite trabajar cómodamente. La bombilla de 30 W es lo suficientemente brillante como para observar con los objetivos de aumento de 4x a 100x que se utilizan para microscopía de campo claro y luz polarizada.

Iluminación de luz transmitida

Iluminación Köhler: diafragma de campo ajustable; Condensador Abbe centrado y regulable en altura con diafragma de apertura regulable y lente auxiliar giratoria. ND = 1,25. El polarizador puede girar de 0 a 360°, con cuatro ángulos de rotación de 0°, 90°, 180° y 270° en la escala. El analizador gira 360° y la escala vernier del analizador proporciona una medición precisa del ángulo.

Iluminación Kohler

La configuración de iluminación Köhler mejora la calidad de imagen de una muestra. Con dicha iluminación, puede lograr la máxima resolución en cada objetivo y una iluminación uniforme del campo de visión sin oscurecimiento en los bordes. El objeto de estudio está enfocado y se eliminan los artefactos de la imagen.

Estudio de muestras en luz polarizada.

El tubo intermedio contiene el analizador y la lente Bertrand y tiene una ranura para compensadores. El analizador se inserta en el camino de la luz para observar objetos con luz polarizada. Cuando el polarizador y el analizador giran, el ángulo de polarización cambia. Puede lograr una posición mutuamente perpendicular configurando ambos filtros en la posición "0". Cuando se gira el soporte del microscopio, dependiendo del ángulo de polarización, la superficie de la muestra refleja la luz de manera diferente. La lente Bertrand se utiliza para estudios conoscópicos. Los compensadores están diseñados para mejorar el contraste de muestras con birrefringencia débil.

Accesorios

Existe una línea de accesorios diseñados específicamente para este microscopio.

Se pueden utilizar objetivos adicionales para estudiar objetos de hasta 0,22 µm.

Los oculares amplían el rango de aumento del microscopio. Los oculares adicionales le ayudarán a aprovechar todo el potencial de un objetivo que se utiliza con más frecuencia.

Una cámara digital que genera la imagen del microscopio en un monitor, almacena archivos y tiene un software que toma mediciones de muestras en tiempo real. Un portaobjetos de calibración para medir objetos que se puede combinar con un ocular con escala o el software de la cámara.

Características clave:

  • Estudio de muestras anisotrópicas en luz polarizada y transmitida.
  • Potente fuente de luz transmitida halógena de 30 W que proporciona luz natural brillante
  • Lente Bertrand para conoscopia y ortoscopia, compensadores e iluminación de Köhler
  • Cabeza trinocular con tubo trinocular para montar una cámara digital; División de haz 100:0 y 0:100
  • Planifique objetivos acromáticos sin tensiones y elimine los falsos efectos ópticos.
  • Cómoda alineación de las ranuras del portaobjetivos giratorio y del escenario
  • Platina redonda giratoria con escala vernier para una medición precisa del ángulo
  • Amplia gama de accesorios opcionales



El kit incluye:

  • Base con entrada de energía, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio.
  • cabeza trinocular
  • Tubo intermedio con lente Bertrand, analizador y ranura compensadora.
  • Compensadores: compensador λ, compensador λ/4, cuña de cuarzo
  • Objetivo acromático plano infinito: PL 4x/0,10 WD 21 mm
  • Objetivo acromático plano infinito: PL 10x/0,25 WD 5,0 mm
  • Objetivo acromático de plan infinito: PL 40x/0,65 (con resorte) WD 0,66 mm
  • Objetivo acromático de plan infinito: PL 60x/0,80 (con resorte) WD 0,46 mm
  • Ocular 10x/22mm con alivio ocular largo (2 uds.)
  • Ocular de 10x/22 mm con escala. Valor de escala: 0,1 mm
  • Adaptador de montaje C 1x
  • llave hexagonal
  • Cable de alimentación
  • Guardapolvo
  • Manual de usuario y tarjeta de garantía.



Especificaciones

ID de producto 82911

Marca MAGUS

Garantía 5

EAN 5905555018508

Tamaño del paquete (largo x ancho x alto) 43,1x27,1x63

Peso de envío 14,5

Tipo biológico, ligero/óptico

trinocular cabeza

Boquilla Siedentopf

Ángulo de inclinación del cabezal 30°

Ampliación, configuración básica x 40–600 (*opcional: 40– 1000/1250/1500/2000/2500)

Diámetro del tubo ocular, mm 30

Oculares 10х/22 mm, distancia ocular: 10 mm; 10х/22 mm con escala (*opcional: 10x/22 mm con punto de mira, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objetivos plano infinito acromáticos, sin tensiones: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcional: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (aceite); PL 100x/0,8 (seco)); Altura parafocal de 45 mm, diseñada para trabajar con cubreobjetos de 0,17 mm de espesor.

Revólver giratorio para 5 objetivos, centrado.

Distancia de trabajo, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (aceite)); 2,02 (100x (seco))

Distancia interpupilar, mm 48 — 75

Etapa, mm Ø150

El escenario cuenta con rotación de 360°, centrado, graduación de 1° del ángulo de rotación; una escala vernier para medir ángulos con una precisión de 0,1°

Ajuste de dioptrías del ocular, dioptrías ±5 (en el tubo izquierdo)

Condensador Condensador Abbe NA 1.25 con diafragma de apertura ajustable y lente giratoria

Diafragma diafragma de apertura ajustable, diafragma de campo de iris ajustable

Enfoque coaxial, enfoque aproximado (21 mm, 39,8 mm/círculo, con perilla de bloqueo y perilla de ajuste de tensión) y enfoque fino (0,002 mm)

Iluminación halógena

Ajuste de brillo si

Fuente de alimentación 220±22V, 50Hz, red CA

Lámpara halógena tipo fuente de luz: 12V/30W

Rango de temperatura de funcionamiento,°C 5...+35

Nivel de usuario usuarios experimentados, profesionales.

Nivel de dificultad de montaje e instalación complicado.

Polarizador con marcas de 0°, 90°, 180°, 270° en la escala; giratorio 360°

Analizador incorporado de tubo intermedio con rotación de 0 a 360°; una escala vernier para medir ángulos con una precisión de 0,1°; lente Bertrand; ranura para instalar compensadores

Compensador λ compensador; compensador λ/4; cuña de cuarzo

Aplicación de laboratorio/médica

Ubicación de iluminación inferior

Método de investigación campo claro, polarización.

Bolsa/estuche/bolsa en juego de cubierta antipolvo
