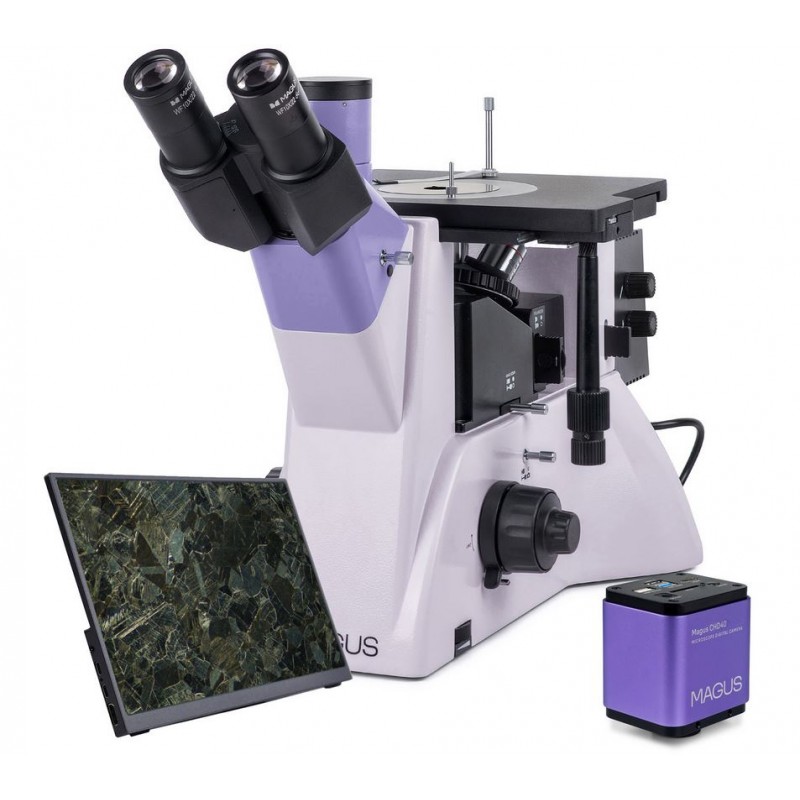

Magus Metal VD700 BD LCD metallograafiline pöördmikroskoop (83039)

Magus Metal VD700 BD LCD metallograafiline pöörd-digitaalne mikroskoop (83039)

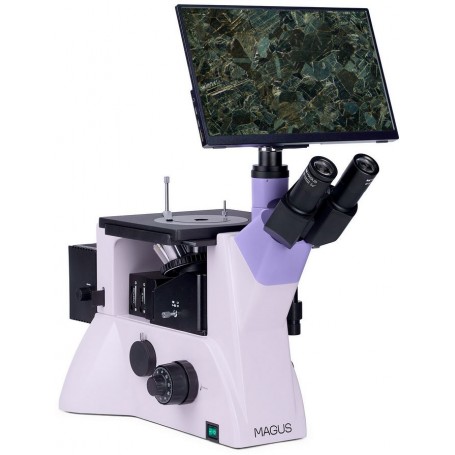

See täiustatud pöörd-metallograafiline mikroskoop on loodud professionaalseks materjalide analüüsiks tööstus-, uurimis- ja akadeemilistes keskkondades. See võimaldab detailset metallide, sulamite, pooljuhtide ja teiste läbipaistmatute proovide uurimist, sealhulgas suurte ja raskete kuni 2 kg kaaluvate proovide vaatlemist. Süsteemil on kõrge lahutusvõimega digitaalne kaamera ja spetsiaalne monitor reaalajas visualiseerimiseks. Selle mitmekülgsed vaatlustehnikad ja tugev konstruktsioon muudavad selle sobivaks nõudlikesse labori- ja kvaliteedikontrolli rakendustesse.

Üldkirjeldus

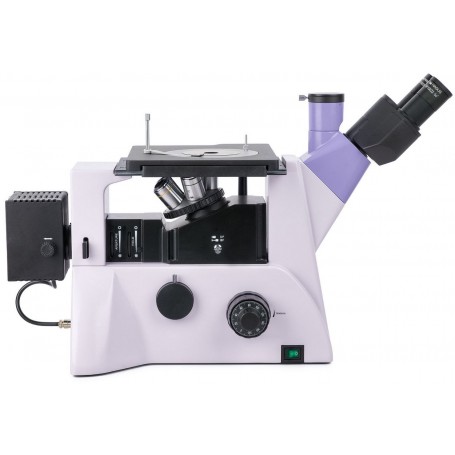

Mikroskoobil on pöörd-disain, kus pöörlev objektiivipesa asub proovi all ning vaatlusi tehakse peegeldunud valguses. Toetatud on heledavälja-, tumevälja- ja polariseeritud valguse mikroskoopia tehnikad. Süsteemi kasutatakse laialdaselt tehastes, laborites, ülikoolides ja uurimiskeskustes struktuurianalüüsiks ja kontrollülesanneteks.

Digikaamera

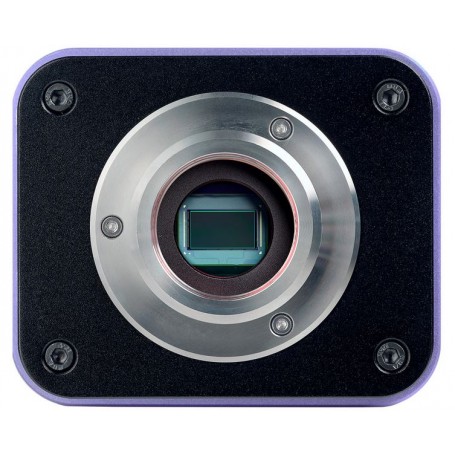

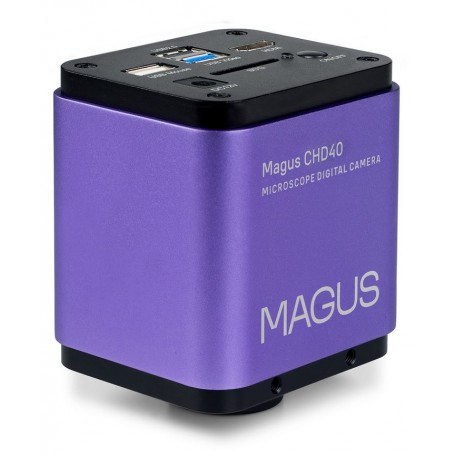

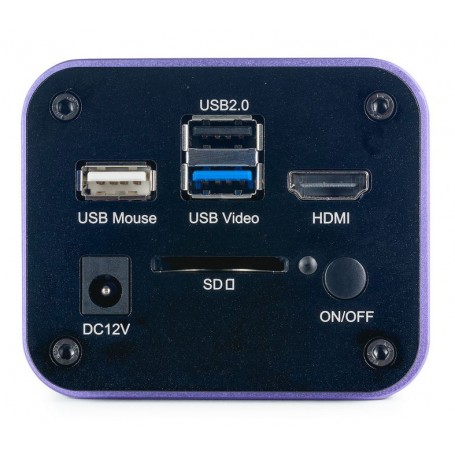

Komplekti kuuluv MAGUS CHD40 digikaamera on 8 MP sensoriga ning toetab automaatset lülitumist 4K (3840×2160 px) ja Full HD (1920×1080 px) vahel sõltuvalt ühendatud ekraanist. See pakub mitmeid ühendusvõimalusi, sealhulgas HDMI, USB 3.0 ja Wi-Fi.

• HDMI ühendus võimaldab kasutada monitori, telerit või projektorit otse ilma arvutita
• USB 3.0 ja Wi-Fi võimaldavad ühendust arvutiga
• Sujuv videote salvestamine 30 kaadrit sekundis ilma viivituste või kaadrikadudeta
• Kvaliteetne pildistamine suure detailsuse ja täpse värviedastusega
• SONY Exmor/Starvis CMOS sensor tagab madala mürataseme ja kõrge tundlikkuse ka vähese valguse korral
• Sisseehitatud tarkvara toetab pildistamist, videosalvestust, redigeerimist ja mõõtmisi

Monitor

MAGUS MCD40 monitor on loodud mikroskoobisüsteemiga sujuvaks integreerimiseks.

• 13.3-tolline ekraan IPS-maatriksiga laia vaatenurga jaoks
• 4K lahutusvõime (3840×2160 px) teravate ja elavate kujutiste jaoks
• Täpne värviedastus ka nurga alt vaadates

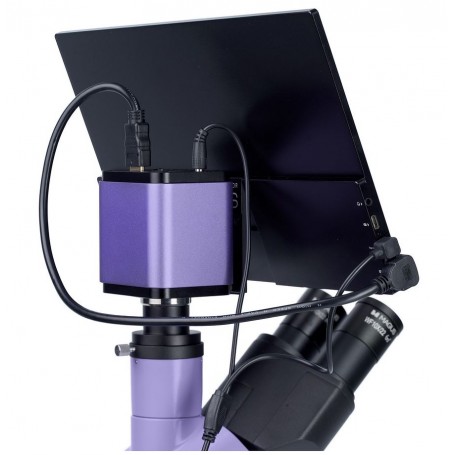

• Võimalik paigaldada alusele, kinnitada kaamerale või mikroskoobile

Optiline süsteem

Mikroskoobi pea saab paigaldada standardsuunas või pöörata 180°, et tagada paindlikkus. Komplektis on trinokulaarne toru ja külgkaamera port, mis võimaldavad mitut kaamera ja ekraani paigaldusviisi.

• Kiire jagamise valikud: 50:50 ja 100:0 (pea), 100:0 ja 0:100 (korpus)
• Viiekohaline pöörlev objektiivipesa proovi all
• Pika töövahega BD objektiivid, optimeeritud heledavälja- ja tumeväljatööks
• Neli objektiivi kaasas, üks lisakoht saadaval

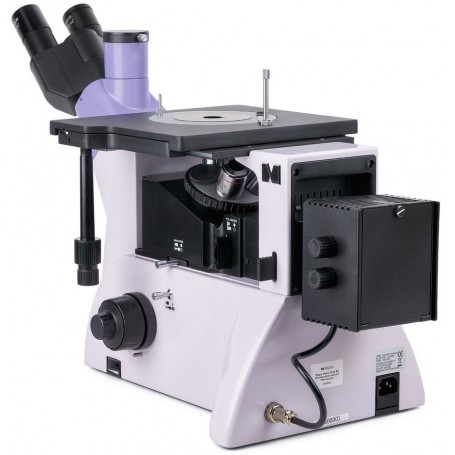

Valgustus

50W halogeenvalgusallikas tagab sooja ja mugava valgustuse, mis sobib pikkadeks vaatlussessioonideks.

• Reguleeritav heledus ja kõrge intensiivsusega valgustus kõikide tehnikate jaoks
• Köhleri valgustus toetatud ava- ja väljavälja diafragmadega
• Valgusallikas on tsentreeritav kolmel teljel
• Integreeritud polarisatsiooni- ja tumevälja seadmed

Objektilaud ja teravustamine

Objektilaud on mõeldud suurte ja raskete proovide jaoks, tagades stabiilsuse ja täpse positsioneerimise.

• Laua suurus: 242 × 200 mm
• Pöörlev laua plaat (Ø130 mm) vahetatavate avadega: 10 mm, 20 mm, 30 mm
• Kahesuunaline mehaaniline liikumine (X/Y)
• Koaksiaalsed jäme- ja peenteravustuse nupud mõlemal küljel
• Jämeteravustusel on pingereguleerimine ja lukustusmehhanism
• Peenteravustuse täpsus: 0,002 mm

Lisatarvikud ja laiendatavus

Mikroskoopi saab täiendada lisatarvikutega, nagu okulaarid, objektiivid, digikaamerad ja kalibreerimisklaasid, et laiendada selle funktsionaalsust.

Põhiomadused

• Sobib suurte ja raskete kuni 2 kg proovide jaoks
• Heledavälja-, tumevälja- ja polariseeritud valguse vaatlus
• Pööratav mikroskoobi pea (180°)

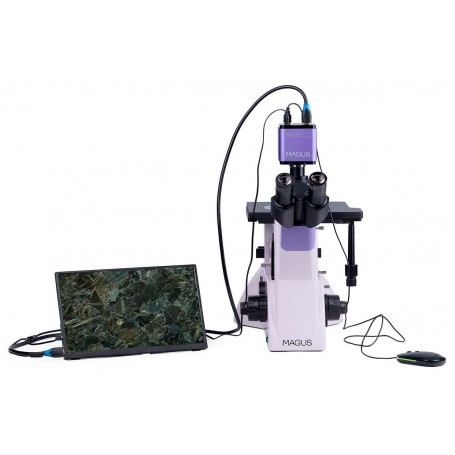

• Mitmed kaamera ja monitori paigaldusvõimalused
• Võimas 50W halogeenvalgustus Köhleri seadistusega
• Laiendatav süsteem valikuliste tarvikutega

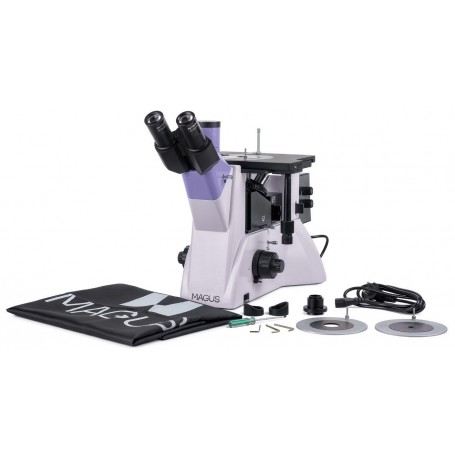

Komplekti kuuluvad osad

• MAGUS CHD40 digikaamera tarvikutega (HDMI-kaabel, USB-kaabel, Wi-Fi adapterid, SD-kaart, hiir, toiteadapter, tarkvara)
• MAGUS MCD40 LCD monitor
• Mikroskoobi alus koos teravustussüsteemi, objektilaua ja objektiivipesaga
• Peegeldunud valguse valgusti
• Trinokulaarne pea
• Plan ahromaatilised objektiivid: 5x, 10x, 20x, 50x
• Kaks 10x/22 mm okulaarid
• C-mount adapter
• Tööriistad, toitejuhe, tolmukate, dokumentatsioon

Valikulised tarvikud (tellimisel)

• Lisakulaare (10x skaalaga, 12.5x, 15x, 20x, 25x)
• Lisaobjektiivid (40x, 60x, 80x, 100x kuiv)
• Kalibreerimisklaas

Tehnilised andmed

• Toote ID: 83039
• Bränd: MAGUS
• Garantii: 5 aastat
• Suurendusvahemik: 50x – 500x (laiendatav kuni 2500x)
• Pea: trinokulaarne, Siedentopf, 45° kaldenurk, pööratav 180°
• Interpupillaarne kaugus: 48–75 mm
• Okulaarid: 10x/22 mm
• Objektiivid: infinity plan ahromaatilised BD (5x, 10x, 20x, 50x)
• Objektiivipesa: 5-kohaline
• Töövahed: 9,7 mm (5x) kuni 0,4 mm (100x)
• Valgustus: halogeen, 12V / 50W
• Filtrid: roheline, sinine, kollane, matt
• Toiteallikas: AC 110–220V, DC 5–12V/1A (Type-C)
• Töötamistemperatuur: tavaliselt 5°C kuni 35°C
• Kaamera sensor: SONY Exmor/Starvis CMOS, 8 MP
• Maksimaalne lahutusvõime: 3840×2160 px
• Liidesed: HDMI, USB 3.0, Wi-Fi
• Monitor: 13.3", IPS, 4K lahutusvõime, 16:9
• Heledus: 400 cd/m²
• Kontrastsussuhe: 1000:1
• Vaatenurgad: 178° horisontaalne / 178° vertikaalne
• Kinnitus: C-mount
• Kaadrisagedus: 30 fps (Full HD ja 4K sõltuvalt liidesest)
• Toetatud süsteemid: Windows, macOS, Linux

Lisainfo

• Mõeldud kogenud kasutajatele ja professionaalidele
• Sobib metallograafilisteks rakendusteks
• Komplektis tumevälja ja polarisatsiooni tarvikud
• Komplektis kaitsev tolmukate
• Nõuab hoolikat kokkupanekut ja paigaldust
