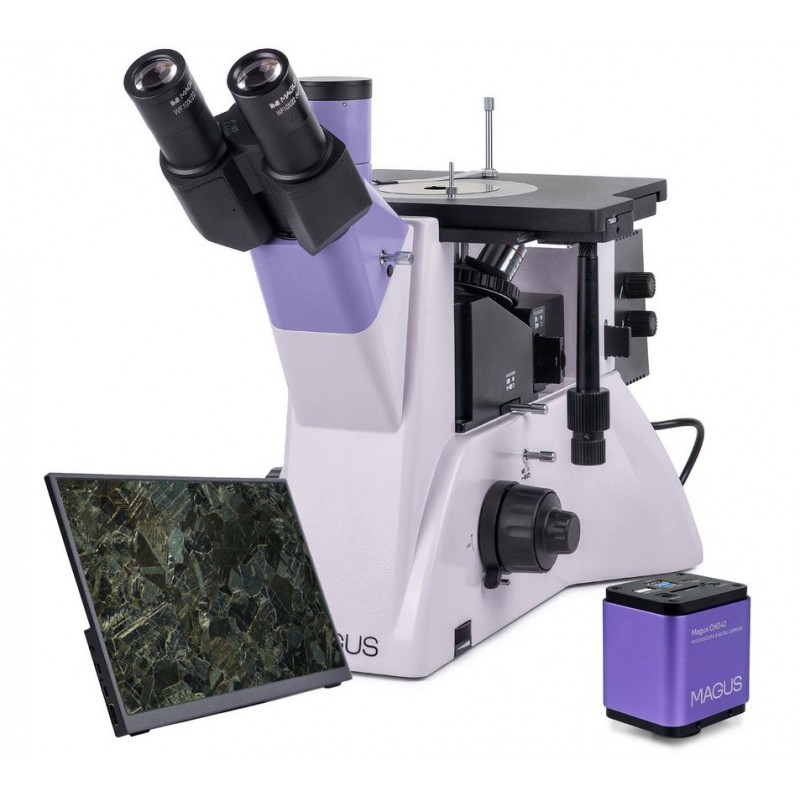

मगस मेटल VD700 BD LCD मेटलर्जिकल इनवर्टेड डिजिटल माइक्रोस्कोप (83039)

मैगस मेटल VD700 BD LCD मेटलर्जिकल इनवर्टेड डिजिटल माइक्रोस्कोप (83039)

यह उन्नत इनवर्टेड मेटलर्जिकल माइक्रोस्कोप औद्योगिक, अनुसंधान और शैक्षणिक वातावरण में पेशेवर सामग्री विश्लेषण के लिए डिज़ाइन किया गया है। यह धातुओं, मिश्रधातुओं, सेमीकंडक्टर्स और अन्य अपारदर्शी नमूनों की विस्तृत जांच को सक्षम बनाता है, जिसमें 2 किलोग्राम तक के बड़े और भारी नमूने भी शामिल हैं। सिस्टम में एक उच्च-रिज़ॉल्यूशन डिजिटल कैमरा और एक समर्पित मॉनिटर एकीकृत है, जो रीयल-टाइम विज़ुअलाइज़ेशन के लिए है। इसकी बहुपरकारी अवलोकन तकनीकें और मजबूत निर्माण इसे मांग वाले प्रयोगशाला और गुणवत्ता नियंत्रण अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

सामान्य विवरण

माइक्रोस्कोप में इनवर्टेड डिज़ाइन है, जिसमें घूमने वाला नोज़पीस नमूने के नीचे स्थित होता है, और अवलोकन परावर्तित प्रकाश का उपयोग करके किया जाता है। यह ब्राइट फील्ड, डार्क फील्ड और पोलराइज़्ड लाइट माइक्रोस्कोपी तकनीकों का समर्थन करता है। यह सिस्टम कारखानों, प्रयोगशालाओं, विश्वविद्यालयों और अनुसंधान केंद्रों में संरचनात्मक विश्लेषण और निरीक्षण कार्यों के लिए व्यापक रूप से उपयोग किया जाता है।

डिजिटल कैमरा

शामिल MAGUS CHD40 डिजिटल कैमरा में 8 MP सेंसर है और यह जुड़े डिस्प्ले के अनुसार 4K (3840×2160 px) और फुल HD (1920×1080 px) के बीच स्वचालित रूप से स्विचिंग का समर्थन करता है। इसमें कई कनेक्टिविटी विकल्प हैं, जिनमें HDMI, USB 3.0 और Wi-Fi शामिल हैं।

• HDMI कनेक्शन से मॉनिटर, टीवी या प्रोजेक्टर के साथ सीधे उपयोग की सुविधा, बिना पीसी के
• USB 3.0 और Wi-Fi से कंप्यूटर से कनेक्शन संभव
• 30 fps पर स्मूद वीडियो रिकॉर्डिंग, बिना किसी लैग या फ्रेम ड्रॉप के
• उत्कृष्ट विवरण और सटीक रंग पुनरुत्पादन के साथ उच्च गुणवत्ता वाली इमेजिंग
• SONY Exmor/Starvis CMOS सेंसर कम रोशनी में भी कम शोर और उच्च संवेदनशीलता सुनिश्चित करता है
• इनबिल्ट सॉफ्टवेयर इमेज कैप्चर, वीडियो रिकॉर्डिंग, एडिटिंग और माप का समर्थन करता है

मॉनिटर

MAGUS MCD40 मॉनिटर को माइक्रोस्कोप सिस्टम के साथ सहज एकीकरण के लिए डिज़ाइन किया गया है।

• 13.3-inch डिस्प्ले, IPS मैट्रिक्स के साथ, चौड़े व्यूइंग एंगल्स के लिए
• 4K रिज़ॉल्यूशन (3840×2160 px) के साथ तेज और जीवंत छवियों के लिए
• कोण से देखने पर भी सटीक रंग पुनरुत्पादन
• स्टैंड पर माउंट किया जा सकता है, कैमरे से जोड़ा जा सकता है, या माइक्रोस्कोप पर फिक्स किया जा सकता है

ऑप्टिकल सिस्टम

माइक्रोस्कोप हेड को मानक अभिविन्यास में या लचीलापन के लिए 180° घुमाकर स्थापित किया जा सकता है। इसमें ट्राइनोक्यूलर ट्यूब और साइड कैमरा पोर्ट दोनों शामिल हैं, जिससे कैमरों और डिस्प्ले के लिए कई माउंटिंग कॉन्फ़िगरेशन संभव हैं।

• बीम स्प्लिटिंग विकल्प: 50:50 और 100:0 (हेड), 100:0 और 0:100 (बॉडी)
• पाँच-स्थिति वाला घूमने वाला नोज़पीस, नमूने के नीचे स्थित
• ब्राइटफील्ड और डार्कफील्ड के लिए अनुकूलित लंबी वर्किंग डिस्टेंस BD ऑब्जेक्टिव्स
• चार ऑब्जेक्टिव्स शामिल, एक अतिरिक्त स्लॉट उपलब्ध

प्रकाश व्यवस्था

50W हैलोजन लाइट स्रोत गर्म, आरामदायक प्रकाश व्यवस्था प्रदान करता है, जो लंबे अवलोकन सत्रों के लिए उपयुक्त है।

• सभी तकनीकों के लिए समायोज्य ब्राइटनेस और उच्च तीव्रता वाली लाइटिंग
• कोहलर इल्यूमिनेशन, एपर्चर और फील्ड डायाफ्राम्स के माध्यम से समर्थित
• लाइट स्रोत को तीन अक्षों के साथ केंद्रित किया जा सकता है
• एकीकृत पोलराइज़ेशन और डार्कफील्ड डिवाइस

स्टेज और फोकसिंग

स्टेज को बड़े और भारी नमूनों के लिए डिज़ाइन किया गया है, जो स्थिरता और सटीक पोजिशनिंग सुनिश्चित करता है।

• स्टेज का आकार: 242 × 200 मिमी
• घूमने वाला स्टेज प्लेट (Ø130 मिमी) इंटरचेंजेबल छिद्रों के साथ: 10 मिमी, 20 मिमी, 30 मिमी
• दो-अक्षीय यांत्रिक गति (X/Y)
• दोनों ओर कोएक्सियल कोर्स और फाइन फोकसिंग नॉब्स
• कोर्स फोकस में टेंशन एडजस्टमेंट और लॉकिंग मैकेनिज्म शामिल
• फाइन फोकस सटीकता: 0.002 मिमी

एक्सेसरीज़ और विस्तारशीलता

माइक्रोस्कोप को अतिरिक्त एक्सेसरीज़ जैसे आईपीस, ऑब्जेक्टिव्स, डिजिटल कैमरा और कैलिब्रेशन स्लाइड्स के साथ बढ़ाया जा सकता है, जिससे इसकी कार्यक्षमता बढ़ती है।

मुख्य विशेषताएँ

• 2 किलोग्राम तक के बड़े और भारी नमूनों के लिए उपयुक्त
• ब्राइटफील्ड, डार्कफील्ड और पोलराइज़्ड लाइट अवलोकन
• 180° घुमावदार माइक्रोस्कोप हेड
• कैमरा और मॉनिटर के लिए कई माउंटिंग विकल्प
• शक्तिशाली 50W हैलोजन प्रकाश व्यवस्था कोहलर सेटअप के साथ
• वैकल्पिक एक्सेसरीज़ के साथ विस्तार योग्य सिस्टम

शामिल घटक

• MAGUS CHD40 डिजिटल कैमरा एक्सेसरीज़ के साथ (HDMI केबल, USB केबल, Wi-Fi एडॉप्टर, SD कार्ड, माउस, पावर एडॉप्टर, सॉफ्टवेयर)
• MAGUS MCD40 LCD मॉनिटर
• माइक्रोस्कोप बेस फोकसिंग सिस्टम, स्टेज और नोज़पीस के साथ
• परावर्तित प्रकाश इल्यूमिनेटर
• ट्राइनोक्यूलर हेड
• प्लान अक्रोमैटिक ऑब्जेक्टिव्स: 5x, 10x, 20x, 50x
• दो 10x/22 मिमी आईपीस
• C-माउंट एडॉप्टर
• उपकरण, पावर कॉर्ड, डस्ट कवर, दस्तावेज़

वैकल्पिक एक्सेसरीज़ (अनुरोध पर)

• अतिरिक्त आईपीस (10x स्केल के साथ, 12.5x, 15x, 20x, 25x)
• अतिरिक्त ऑब्जेक्टिव्स (40x, 60x, 80x, 100x ड्राई)
• कैलिब्रेशन स्लाइड

तकनीकी विनिर्देश

• प्रोडक्ट आईडी: 83039
• ब्रांड: MAGUS
• वारंटी: 5 वर्ष
• वर्धन सीमा: 50x – 500x (2500x तक विस्तार योग्य)
• हेड: ट्राइनोक्यूलर, साइडेंटॉप्फ, 45° झुकाव, 180° घुमावदार
• इंटरप्यूपिलरी दूरी: 48–75 मिमी
• आईपीस: 10x/22 मिमी
• ऑब्जेक्टिव्स: इन्फिनिटी प्लान अक्रोमैटिक BD (5x, 10x, 20x, 50x)
• नोज़पीस: 5-स्थिति
• वर्किंग डिस्टेंस: 9.7 मिमी (5x) से 0.4 मिमी (100x) तक
• प्रकाश व्यवस्था: हैलोजन, 12V / 50W
• फिल्टर्स: हरा, नीला, पीला, मैट
• पावर सप्लाई: AC 110–220V, DC 5–12V/1A (Type-C)
• ऑपरेटिंग तापमान: सामान्यतः 5°C से 35°C
• कैमरा सेंसर: SONY Exmor/Starvis CMOS, 8 MP
• अधिकतम रिज़ॉल्यूशन: 3840×2160 px
• इंटरफेस: HDMI, USB 3.0, Wi-Fi
• मॉनिटर: 13.3", IPS, 4K रिज़ॉल्यूशन, 16:9
• ब्राइटनेस: 400 cd/m²
• कॉन्ट्रास्ट रेशियो: 1000:1
• व्यूइंग एंगल्स: 178° क्षैतिज / 178° ऊर्ध्वाधर
• माउंट प्रकार: C-माउंट
• फ्रेम रेट: 30 fps (फुल HD और 4K इंटरफेस के अनुसार)
• समर्थित सिस्टम: Windows, macOS, Linux

अतिरिक्त जानकारी

• अनुभवी उपयोगकर्ताओं और पेशेवरों के लिए डिज़ाइन किया गया
• मेटलर्जिकल अनुप्रयोगों के लिए उपयुक्त
• डार्कफील्ड और पोलराइज़ेशन एक्सेसरीज़ शामिल
• सुरक्षात्मक डस्ट कवर के साथ डिलीवर किया गया
• सावधानीपूर्वक असेंबली और इंस्टॉलेशन की आवश्यकता
