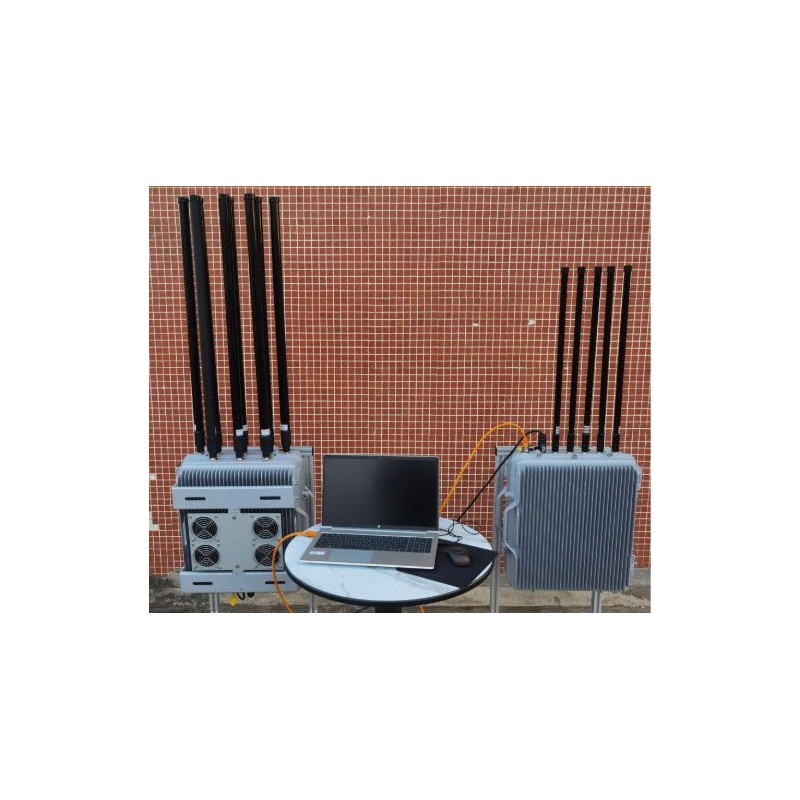

Sinton STN-XC5000 - Fiksno otkrivanje i lociranje drona sa sustavom za automatsko ometanje

STN-XC5000 stoji kao stacionarni sustav detekcije opremljen opsežnim mogućnostima nadzora dronovima. Preciznim rudarenjem podataka i temeljitom analizom signala drona, on budno prati ključne podatke o dronovima, uključujući serijske brojeve, modele, koordinate (dužina, širina, nadmorska visina), brzine, početne točke, putanje leta i koordinate kontrolera.

Skrojen za osiguravanje niže sigurnosti zračnog prostora u različitim postavkama kao što su vladina mjesta, kritični industrijski objekti, vojni kompleksi, zračne luke i granična kontrola, STN-XC5000 radi neovisno izvan mreže, nudeći fleksibilnu prilagodbu različitim scenarijima uz brzu instalaciju. Štoviše, neprimjetno se integrira s više uređaja ili mreža s drugim sustavima za borbu protiv dronova poput TDOA i sustava za ometanje kako bi se formirala sveobuhvatna mreža za borbu protiv dronova.

Proizvod se sastoji od pet glavnih komponenti: glavnog uređaja, RF antene, GPS antene, adaptera za napajanje i ulagača s nosačem.

Funkcionalni parametri:

• Praćenje dronova: Dohvaća sveobuhvatne informacije o bespilotnim letjelicama unutar svog raspona praćenja, uključujući serijske brojeve, modele, položaje, brzine, visine, točke polijetanja i povratka, putanje i položaje daljinskog upravljanja.
• Jedinstvena ID identifikacija: Potvrđuje jedinstveni identitet svakog drona identificiranjem njegovog serijskog broja.
• Pozicioniranje UAV-a: Pruža podatke o položaju dronova u stvarnom vremenu, prikazujući njihov položaj, azimut i udaljenost u odnosu na uređaj.
• Pozicioniranje pilota: Nudi informacije o položaju u stvarnom vremenu za daljinske pilote, pokazujući njihov položaj, azimut i udaljenost u odnosu na uređaj.
• Praćenje putanje s više ciljeva: locira i prati rojeve dronova dok prikazuje više trajektorija leta.
• Crni i bijeli popis: razlikuje kooperativne i nekooperativne dronove, pružajući alarme samo za nekooperativne.
• Alarm za upad: izdaje zvučne ili vizualne alarme nakon otkrivanja upada drona.
• Reprodukcija praćenja: Podržava reprodukciju trajektorija leta drona za pomoć u analizi povijesnih podataka.
• Zapis o otkrivanju: Čuva povijesne zapise o otkrivanju, uključujući serijske brojeve dronova, modele, frekvencije itd.
• Analiza vizualizacije podataka: Pruža statističku analizu detekcije UAV-a i podataka o letu, prikazanih kroz vizualne ikone kao što su toplinski dijagrami i linijski grafikoni.
• Elektroničke karte: Omogućuje besprijekorno prebacivanje između elektroničkih karata kao što su Gaode, Bing, Baidu i Google.
• Mreža s više jedinica: povezuje uređaje s pozadinskom kontrolnom platformom putem umrežavanja, olakšavajući pokrivenost velikog područja.
• Inspekcijska i udarna veza: surađuje s protumjerama ili uređajima za obmanu kako bi neutralizirala bespilotne letjelice.
• Umrežavanje više uređaja: umrežavanje s TDOA opremom za poboljšanje točnosti otkrivanja i lokalizacije.

Značajke proizvoda:

• Univerzalno otkrivanje: Identificira i detektira uobičajene marke dronova kao što su DJI , AUTEL, Dahua i Haoxiang, zajedno s velikom većinom modela, uključujući strojeve vlastite izrade i WiFi.
• Velika udaljenost otkrivanja: neki modeli mogu otkriti dronove na udaljenostima većim od 10 km u otvorenim okruženjima.
• Pasivna detekcija: ne emitira elektromagnetske signale, osiguravajući ekološku prihvatljivost i minimalan utjecaj.
• Sveobuhvatna zaštita: Nudi kontinuirani danonoćni rad za sveobuhvatnu sigurnost od 360° u središnjim područjima, prikladno za složene elektromagnetske i teške vremenske uvjete.
• Fiksna instalacija: Dizajniran za izdržljivu vanjsku instalaciju.

Drone Jammer služi kao ultimativno rješenje protiv dronova na otvorenom, osiguravajući sigurnost i jednostavnost rada. Učinkovito ometa kontrolu drona, GPS i video signale unutar radijusa do 3 km, dok minimalizira interferenciju s lokalnim uređajima. Opremljen višesmjernim antenama, ometa šest frekvencija koje obično koriste komercijalni dronovi bez nanošenja štete dronu ili njegovom operateru, što ga čini prikladnim za različite lokacije kao što su kuće, uredi, zračne luke ili vojna postrojenja.

Mjerni podaci o izvedbi proizvoda:

Otkrivene i identificirane vrste dronova: dronovi serije DJI , FPV-ovi, Xiaomi, Yuneec, Hubsan, Powervision, Tello itd.

Modeli dronova koji se mogu pronaći: DJI Mavic , Air, Mini, FPV, Avata, itd.

Frekvencijski pojasevi detekcije: 900MHz, 1,2GHz, 1,4GHz, 2,4GHz, 5,2GHz, 5,8GHz

Udaljenost detekcije: 1 do 10 km ovisno o uvjetima okoline

Visina detekcije: 0m do 1000m

Istovremeni otkriveni ciljevi: ≥5 naleta

Simultano praćenje i prikaz putanje drona: ≥5 traka

Pogreška azimuta: ≤1,5° (srednji kvadrat)

Točnost pozicioniranja: ≤10m

Stopa uspješnosti otkrivanja: ≥95%

Vrijeme odziva identifikacije: ≤5s

Mehanički parametri:

Težina: ≤25 kg (domaćin)

Veličina: (513 mm × 462 mm × 187 mm) ±2 mm

Električne karakteristike:

Ukupna potrošnja energije: ≤100 W

Vanjski napon napajanja: 100-220V AC

Prilagodljivost okolišu:

Radna temperatura: -20°C do 65°C

Stupanj zaštite: IP65

Tehnički parametri:

Kanal Radna frekvencija Izlazna snaga (±1,5 dBm)

2.4G 2400-2500MHz 51dBm (100W)

2.4G 2400-2500MHz 47dBm (50W)

5.8G 5725-5850MHz 47dBm (50W)

5.8G 5725-5850MHz 47dBm (50W)

GPS L1 1550-1620MHz 47dBm (50W)

5.2G 5150-5350MHz 47dBm (50W)

GPS L2 1170-1280MHz 47dBm (50W)

Daljinski 868-930MHz 47dBm (50W)

GPS 1350-1530MHz 47dBm (50W)

433MHz 433MHz 47dBm (50W)

Ukupno 9 bendova Izlazna snaga: 550W

Potrošnja: 1200W

Napajanje: AC220V, DC24-28V

Težina glavnog motora: 35 kg

Veličina: 513 mm × 462 mm × 233 mm

S 10 višesmjernih antena

Broj modula ometača: 10

Sustav hlađenja: sustavni pametni sustav hlađenja

Izvor ometanja: Noise Technology

Vlažnost: 30 %-95%

Radna temperatura: -20°C do +65°C

Domet Omni Jamming: 0,5 km - 1,5 km, ovisno o gustoći signala mobilne mreže
