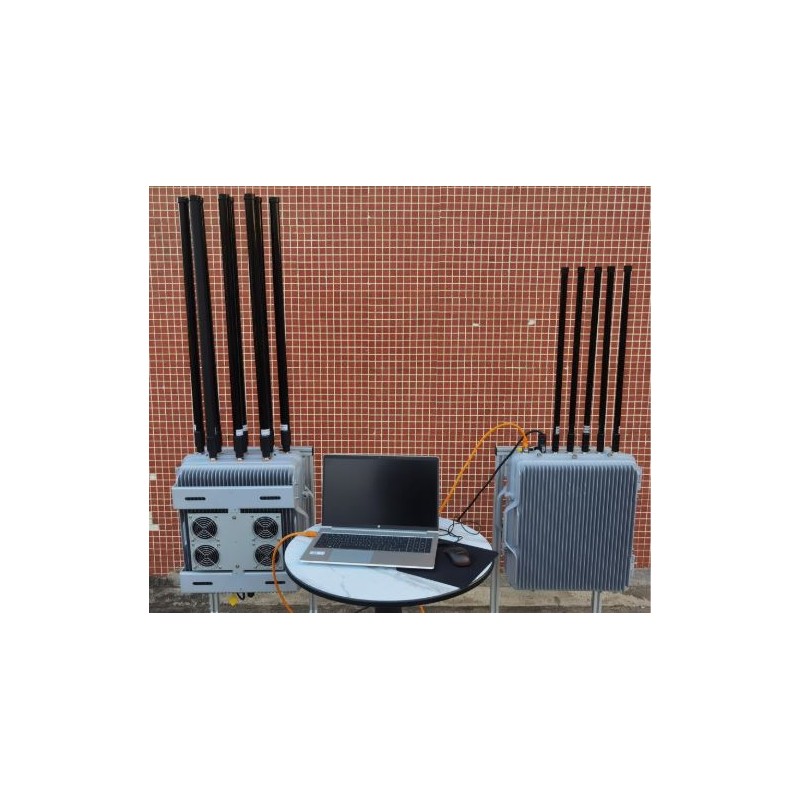

Sinton STN-XC5000 - Vaste dronedetectie en -locatie met automatisch jammingsysteem

De STN-XC5000 is een stationair detectiesysteem uitgerust met uitgebreide drone-bewakingsmogelijkheden. Door middel van nauwgezette datamining en diepgaande analyse van dronesignalen monitort het waakzaam cruciale dronegegevens, waaronder serienummers, modellen, coördinaten (lengtegraad, breedtegraad, hoogte), snelheden, thuispunten, vliegroutes en controllercoördinaten.

De STN-XC5000 is op maat gemaakt om een lagere luchtruimbeveiliging te garanderen in verschillende omgevingen, zoals overheidslocaties, kritieke industriële faciliteiten, militaire complexen, luchthavens en grenscontroles. Hij werkt onafhankelijk offline en biedt flexibele aanpassing aan diverse scenario's met snelle installatie. Bovendien kan het naadloos worden geïntegreerd met meerdere apparaten of netwerken met andere counter-drone-systemen zoals TDOA en jamming-systemen om een uitgebreid counter-drone-netwerk te vormen.

Het product bestaat uit vijf hoofdcomponenten: de apparaathost, RF-antenne, GPS-antenne, voedingsadapter en feeder met beugel.

Functionele parameters:

• Drone Monitoring: Haalt uitgebreide informatie op over onbemande luchtvaartuigen binnen het monitoringbereik, inclusief serienummers, modellen, posities, snelheden, hoogten, start- en terugkeerpunten, trajecten en posities van afstandsbediening.
• Unieke ID-identificatie: Bevestigt de unieke identiteit van elke drone door het serienummer te identificeren.
• UAV-positionering: Biedt realtime positioneringsgegevens voor drones, waarbij hun positie, azimut en afstand ten opzichte van het apparaat worden weergegeven.
• Pilot Positioning: Biedt realtime positioneringsinformatie voor piloten op afstand, met vermelding van hun positie, azimut en afstand ten opzichte van het apparaat.
• Multi-Target Traject Tracking: Lokaliseert en volgt dronezwermen terwijl meerdere vluchttrajecten worden weergegeven.
• Zwarte en witte lijst: maakt onderscheid tussen coöperatieve en niet-coöperatieve drones en geeft alleen alarm voor niet-coöperatieve drones.
• Inbraakalarm: Geeft hoorbare of visuele alarmen af bij het detecteren van drone-inbraken.
• Track afspelen: Ondersteunt het afspelen van drone-vluchttrajecten om te helpen bij het analyseren van historische gegevens.
• Detectierecord: bewaart historische detectierecords, inclusief drone-serienummers, modellen, frequenties, enz.
• Analyse van gegevensvisualisatie: Biedt statistische analyse van UAV-detectie- en vluchtgegevens, gepresenteerd via visuele pictogrammen zoals thermische diagrammen en lijndiagrammen.
• Elektronische kaarten: Maakt naadloos schakelen mogelijk tussen elektronische kaarten zoals Gaode, Bing, Baidu en Google.
• Multi-Unit Network: Verbindt apparaten via netwerken met het backend-besturingsplatform, waardoor dekking over een groot gebied mogelijk wordt.
• Inspectie en aanvalskoppeling: werkt samen met tegenmaatregelen of misleidingsapparatuur om drones te neutraliseren.
• Netwerken met meerdere apparaten: netwerken met TDOA-apparatuur om de detectie- en lokalisatienauwkeurigheid te verbeteren.

Producteigenschappen:

• Universele detectie: Identificeert en detecteert veelgebruikte drone-merken zoals DJI , AUTEL, Dahua en Haoxiang, samen met een grote meerderheid van modellen, inclusief zelfgemaakte en WiFi-machines.
• Lange detectieafstand: Sommige modellen kunnen drones detecteren op afstanden van meer dan 10 km in open omgevingen.
• Passieve detectie: zendt geen elektromagnetische signalen uit, wat milieuvriendelijkheid en minimale impact garandeert.
• Uitgebreide bescherming: Biedt continue dag- en nachtwerking voor uitgebreide 360°-beveiliging in kerngebieden, geschikt voor complexe elektromagnetische en barre weersomstandigheden.
• Vaste installatie: Ontworpen voor duurzame installatie buitenshuis.

De Drone Jammer dient als een ultieme anti-drone-oplossing voor buiten, die de veiligheid en eenvoud van bediening garandeert. Het verstoort effectief drone-besturing, GPS- en videosignalen binnen een straal van maximaal 3 km, terwijl interferentie met lokale apparaten wordt geminimaliseerd. Uitgerust met omnidirectionele antennes, verstoort het zes frequenties die vaak worden gebruikt door commerciële drones zonder schade aan de drone of de operator ervan te veroorzaken, waardoor het geschikt is voor verschillende locaties zoals huizen, kantoren, luchthavens of militaire installaties.

Productprestatiestatistieken:

Drone-typen gedetecteerd en geïdentificeerd: drones uit DJI -serie, FPV's, Xiaomi, Yuneec, Hubsan, Powervision, Tello, enz.

Lokaliseerbare dronemodellen: DJI Mavic , Air, Mini, FPV, Avata, enz.

Detectiefrequentiebanden: 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz

Detectieafstand: 1 tot 10 km, afhankelijk van de omgevingsomstandigheden

Detectiehoogte: 0m tot 1000m

Gelijktijdige doelen gedetecteerd: ≥5 missies

Gelijktijdig volgen en weergeven van dronetrajecten: ≥5 strips

Azimutfout: ≤1,5° (Root Mean Square)

Positioneringsnauwkeurigheid: ≤10m

Succespercentage detectie: ≥95%

Identificatieresponstijd: ≤5s

Mechanische parameters:

Gewicht: ≤25kg (gastheer)

Grootte: (513 mm × 462 mm × 187 mm) ± 2 mm

Elektrische kenmerken:

Totaal stroomverbruik: ≤100W

Externe voedingsspanning: 100-220V AC

Aanpassingsvermogen aan het milieu:

Bedrijfstemperatuur: -20°C tot 65°C

Beschermingsgraad: IP65

Technische parameters:

Kanaal Werkfrequentie Uitgangsvermogen (±1,5dBm)

2,4G 2400-2500 MHz 51 dBm (100 W)

2,4G 2400-2500 MHz 47dBm (50W)

5,8G 5725-5850 MHz 47dBm (50W)

5,8G 5725-5850 MHz 47dBm (50W)

GPS-L1 1550-1620 MHz 47dBm (50W)

5,2G 5150-5350 MHz 47dBm (50W)

GPS-L2 1170-1280 MHz 47dBm (50W)

Op afstand 868-930 MHz 47dBm (50W)

GPS 1350-1530 MHz 47dBm (50W)

433 MHz 433 MHz 47dBm (50W)

Totaal 9 banden Uitgangsvermogen: 550W

Stroomverbruik: 1200 W

Voeding: AC220V, DC24-28V

Gewicht hoofdmotor: 35 kg

Grootte: 513 mm × 462 mm × 233 mm

Met 10 omnidirectionele antennes

Stoorzendermodulenummer: 10

Koelsysteem: Systematisch slim koelsysteem

Jamming-bron: Noise Technology

Vochtigheid: 30 %-95%

Bedrijfstemperatuur: -20°C tot +65°C

Omni Jamming Range: 0,5 km - 1,5 km, afhankelijk van de signaaldichtheid van het mobiele netwerk
