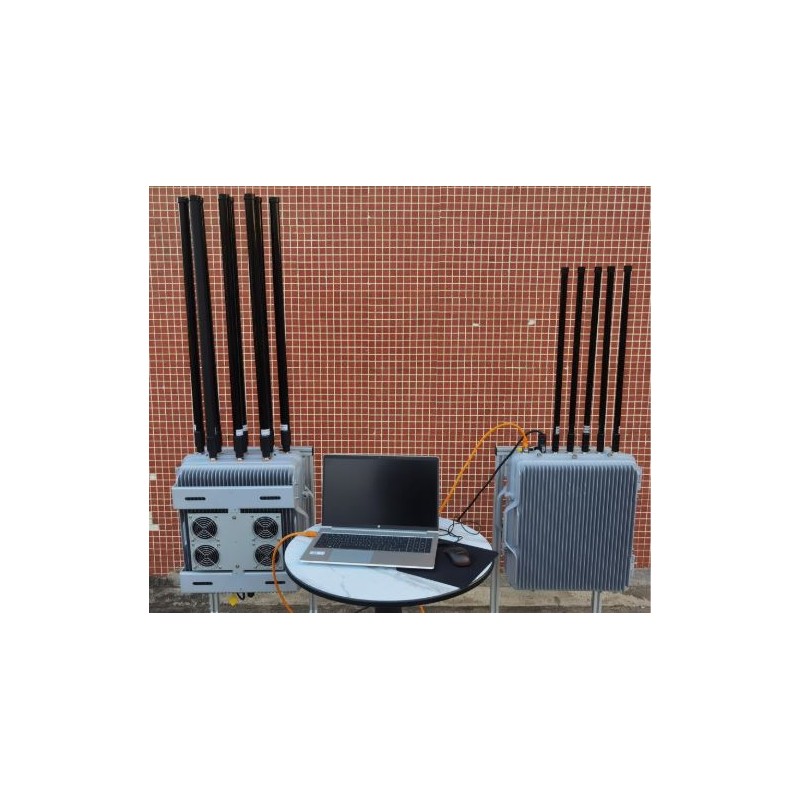

Sinton STN-XC5000 - Rilevamento e posizione fissi dei droni con sistema di disturbo automatico

L'STN-XC5000 è un sistema di rilevamento stazionario dotato di estese capacità di sorveglianza dei droni. Attraverso un meticoloso data mining e un'analisi approfondita dei segnali dei droni, monitora attentamente i dati cruciali dei droni, inclusi numeri di serie, modelli, coordinate (longitudine, latitudine, altitudine), velocità, punti di partenza, percorsi di volo e coordinate del controller.

Progettato su misura per garantire una minore sicurezza dello spazio aereo in vari contesti come sedi governative, strutture industriali critiche, complessi militari, aeroporti e controllo delle frontiere, l'STN-XC5000 funziona in modo indipendente offline, offrendo un adattamento flessibile a diversi scenari con un'installazione rapida. Inoltre, si integra perfettamente con più dispositivi o reti con altri sistemi anti-droni come TDOA e sistemi di disturbo per formare una rete anti-droni completa.

Il prodotto comprende cinque componenti principali: l'host del dispositivo, l'antenna RF, l'antenna GPS, l'adattatore di alimentazione e l'alimentatore con staffa.

Parametri funzionali:

• Monitoraggio dei droni: recupera informazioni complete sui veicoli aerei senza pilota all'interno del suo raggio di monitoraggio, inclusi numeri di serie, modelli, posizioni, velocità, altitudini, punti di decollo e ritorno, traiettorie e posizioni di controllo remoto.
• Identificazione ID univoca: conferma l'identità univoca di ciascun drone identificandone il numero di serie.
• Posizionamento UAV: fornisce dati di posizionamento in tempo reale per i droni, visualizzandone la posizione, l'azimut e la distanza rispetto al dispositivo.
• Posizionamento pilota: offre informazioni di posizionamento in tempo reale per piloti remoti, indicandone la posizione, l'azimut e la distanza rispetto al dispositivo.
• Tracciamento di traiettorie multi-bersaglio: individua e traccia gli sciami di droni visualizzando più traiettorie di volo.
• Lista nera e lista bianca: distingue tra droni cooperativi e non cooperativi, fornendo allarmi solo per quelli non cooperativi.
• Allarme intrusione: emette allarmi acustici o visivi quando rileva intrusioni di droni.
• Riproduzione traccia: supporta la riproduzione delle traiettorie di volo dei droni per facilitare l'analisi dei dati storici.
• Record di rilevamento: conserva i record storici di rilevamento, inclusi numeri di serie, modelli, frequenze, ecc. dei droni.
• Analisi di visualizzazione dei dati: fornisce analisi statistiche del rilevamento degli UAV e dei dati di volo, presentati attraverso icone visive come diagrammi termici e grafici a linee.
• Mappe elettroniche: consente il passaggio continuo tra mappe elettroniche come Gaode, Bing, Baidu e Google.
• Rete multi-unità: collega i dispositivi alla piattaforma di controllo backend tramite rete, facilitando la copertura di un'ampia area.
• Collegamento di ispezione e attacco: collabora con contromisure o dispositivi di inganno per neutralizzare i droni.
• Rete di più dispositivi: reti con apparecchiature TDOA per migliorare la precisione di rilevamento e localizzazione.

Caratteristiche del prodotto:

• Rilevamento universale: identifica e rileva marchi comuni di droni come DJI , AUTEL, Dahua e Haoxiang, insieme alla stragrande maggioranza dei modelli, comprese le macchine Wi-Fi e autocostruite.
• Lunga distanza di rilevamento: alcuni modelli possono rilevare droni a distanze superiori a 10 km in ambienti aperti.
• Rilevamento passivo: non emette segnali elettromagnetici, garantendo rispetto dell'ambiente e impatto minimo.
• Protezione completa: offre funzionamento continuo giorno e notte per una sicurezza completa a 360° nelle aree principali, adatta a condizioni atmosferiche elettromagnetiche e avverse complesse.
• Installazione fissa: progettata per un'installazione esterna duratura.

Il Drone Jammer funge da soluzione anti-drone per esterni definitiva, garantendo sicurezza e semplicità di funzionamento. Interrompe efficacemente il controllo dei droni, il GPS e i segnali video entro un raggio massimo di 3 km, riducendo al minimo le interferenze con i dispositivi locali. Dotato di antenne omnidirezionali, interrompe sei frequenze comunemente utilizzate dai droni commerciali senza causare danni al drone o al suo operatore, rendendolo adatto a vari luoghi come case, uffici, aeroporti o installazioni militari.

Metriche delle prestazioni del prodotto:

Tipi di droni rilevati e identificati: droni della serie DJI , FPV, Xiaomi, Yuneec, Hubsan, Powervision, Tello, ecc.

Modelli di droni localizzabili: DJI Mavic , Air, Mini, FPV, Avata, ecc.

Bande di frequenza di rilevamento: 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz

Distanza di rilevamento: da 1 a 10 km a seconda delle condizioni ambientali

Altezza di rilevamento: da 0 ma 1000 m

Bersagli simultanei rilevati: ≥5 sortite

Tracciamento e visualizzazione simultanei delle traiettorie dei droni: ≥5 strisce

Errore di azimut: ≤1,5° (radice quadrata media)

Precisione di posizionamento: ≤10 m

Tasso di successo nel rilevamento: ≥95%

Tempo di risposta all'identificazione: ≤5 s

Parametri meccanici:

Peso: ≤25 kg (ospite)

Dimensioni: (513 mm × 462 mm × 187 mm) ±2 mm

Caratteristiche elettriche:

Consumo energetico complessivo: ≤100 W

Tensione di alimentazione esterna: 100-220 V CA

Adattabilità ambientale:

Temperatura operativa: da -20°C a 65°C

Grado di protezione: IP65

Parametri tecnici:

Canale Frequenza di lavoro Potenza in uscita (±1,5 dBm)

2.4G 2400-2500 MHz 51dBm (100W)

2.4G 2400-2500 MHz 47 dBm (50 W)

5,8 G 5725-5850 MHz 47 dBm (50 W)

5,8 G 5725-5850 MHz 47 dBm (50 W)

GPSL1 1550-1620 MHz 47 dBm (50 W)

5.2G 5150-5350 MHz 47 dBm (50 W)

GPSL2 1170-1280 MHz 47 dBm (50 W)

A distanza 868-930 MHz 47 dBm (50 W)

GPS 1350-1530 MHz 47 dBm (50 W)

433 MHz 433 MHz 47 dBm (50 W)

Totale 9 bande Potenza in uscita: 550 W

Consumo energetico: 1200 W

Alimentazione: CA 220 V, CC 24-28 V

Peso del motore principale: 35 kg

Dimensioni: 513 mm × 462 mm × 233 mm

Con 10 antenne omnidirezionali

Numero modulo jammer: 10

Sistema di raffreddamento: sistema di raffreddamento intelligente sistematico

Fonte di disturbo: tecnologia del rumore

Umidità: 30 %-95%

Temperatura di funzionamento: da -20°C a +65°C

Portata Omni Jamming: 0,5 km - 1,5 km, a seconda della densità del segnale della rete mobile
