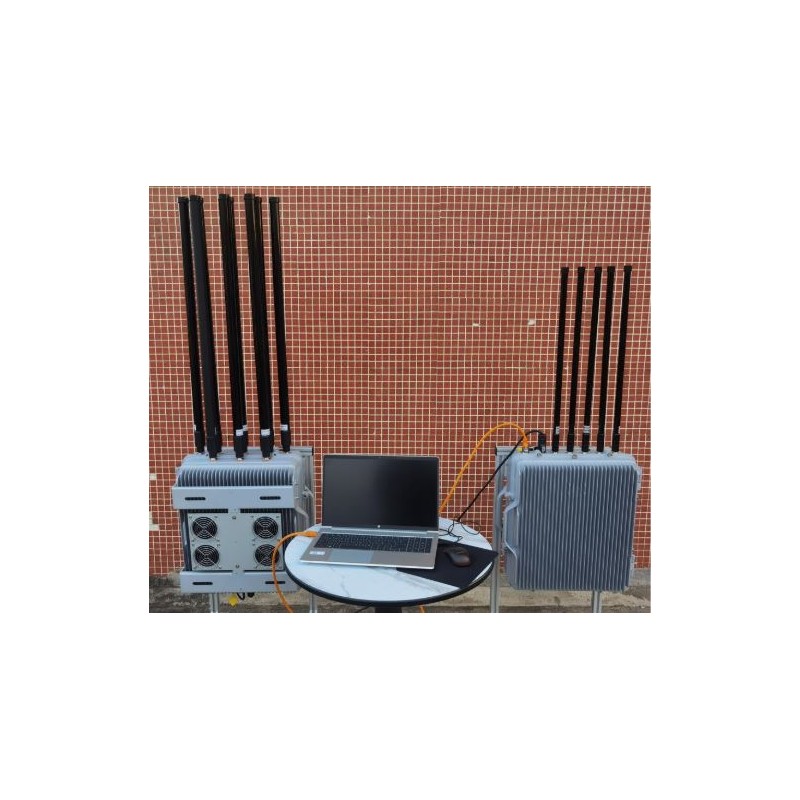

Sinton STN-XC5000 - Fiksno zaznavanje in lociranje drona s sistemom za samodejno motenje

STN-XC5000 je stacionarni sistem za zaznavanje, opremljen z obsežnimi zmožnostmi nadzora z droni. Z natančnim rudarjenjem podatkov in poglobljeno analizo signalov brezpilotnih letal pozorno spremlja ključne podatke o dronih, vključno s serijskimi številkami, modeli, koordinatami (zemljepisna dolžina, širina, nadmorska višina), hitrostmi, domačimi točkami, potmi leta in koordinatami krmilnika.

STN-XC5000, prilagojen za zagotavljanje nižje varnosti zračnega prostora v različnih okoljih, kot so vladna prizorišča, kritični industrijski objekti, vojaški kompleksi, letališča in mejna kontrola, deluje neodvisno brez povezave in ponuja prilagodljivo prilagajanje različnim scenarijem s hitro namestitvijo. Poleg tega se brezhibno integrira z več napravami ali omrežji z drugimi sistemi proti dronom, kot so TDOA in sistemi za motenje, da tvori celovito omrežje proti dronom.

Izdelek je sestavljen iz petih glavnih komponent: gostitelja naprave, RF antene, GPS antene, napajalnika in podajalnika z nosilcem.

Funkcionalni parametri:

• Spremljanje brezpilotnih letal: pridobi izčrpne informacije o brezpilotnih zračnih vozilih v svojem obsegu spremljanja, vključno s serijskimi številkami, modeli, položaji, hitrostmi, nadmorskimi višinami, točkami vzleta in povratka, trajektorijami in položaji daljinskega upravljanja.
• Unique ID Identification: potrdi edinstveno identiteto vsakega drona z identifikacijo njegove serijske številke.
• Določitev položaja UAV: Zagotavlja podatke o položaju brezpilotnih letal v realnem času, prikazuje njihov položaj, azimut in razdaljo glede na napravo.
• Pozicioniranje pilota: ponuja informacije o položaju pilotov na daljavo v realnem času, ki kažejo njihov položaj, azimut in razdaljo glede na napravo.
• Večtarčno sledenje poti: locira in sledi rojem dronov, medtem ko prikazuje več trajektorij leta.
• Črni in beli seznam: razlikuje med sodelujočimi in nekooperativnimi brezpilotnimi letali ter zagotavlja alarme samo za nekooperativne.
• Alarm za vdor: sproži zvočne ali vizualne alarme, ko zazna vdor drona.
• Predvajanje sledi: podpira predvajanje trajektorij leta drona za pomoč pri analizi zgodovinskih podatkov.
• Zapis zaznavanja: Ohranja zgodovinske zapise zaznavanja, vključno s serijskimi številkami dronov, modeli, frekvencami itd.
• Analiza vizualizacije podatkov: Zagotavlja statistično analizo podatkov o odkrivanju in letu UAV, predstavljenih z vizualnimi ikonami, kot so toplotni diagrami in črtni grafikoni.
• Elektronski zemljevidi: Omogoča brezhibno preklapljanje med elektronskimi zemljevidi, kot so Gaode, Bing, Baidu in Google.
• Omrežje z več enotami: povezuje naprave z zaledno nadzorno platformo prek mreženja, kar omogoča pokritost velikega območja.
• Inšpekcijska in udarna povezava: sodeluje s protiukrepi ali zavajajočimi napravami za nevtralizacijo dronov.
• Omrežje več naprav: omrežja z opremo TDOA za izboljšanje natančnosti zaznavanja in lokalizacije.

Lastnosti izdelka:

• Univerzalno zaznavanje: Identificira in zazna običajne znamke dronov, kot so DJI , AUTEL, Dahua in Haoxiang, skupaj z veliko večino modelov, vključno z napravami lastne izdelave in napravami WiFi.
• Velika razdalja zaznavanja: nekateri modeli lahko zaznajo drone na razdaljah, večjih od 10 km v odprtem okolju.
• Pasivno zaznavanje: ne oddaja elektromagnetnih signalov, kar zagotavlja prijaznost do okolja in minimalen vpliv.
• Celovita zaščita: ponuja neprekinjeno dnevno in nočno delovanje za celovito 360° varnost v osrednjih območjih, primerno za kompleksne elektromagnetne in težke vremenske razmere.
• Fiksna namestitev: zasnovana za trajno zunanjo namestitev.

Drone Jammer služi kot ultimativna rešitev proti dronom na prostem, ki zagotavlja varnost in preprosto upravljanje. Učinkovito moti krmiljenje dronov, GPS in video signale v radiju do 3 km, hkrati pa zmanjšuje motnje lokalnih naprav. Opremljen je z vsesmernimi antenami in moti šest frekvenc, ki jih običajno uporabljajo komercialni droni, ne da bi pri tem poškodoval dron ali njegovega operaterja, zaradi česar je primeren za različne lokacije, kot so hiše, pisarne, letališča ali vojaški objekti.

Meritve uspešnosti izdelka:

Zaznane in identificirane vrste dronov: droni serije DJI , FPV, Xiaomi, Yuneec, Hubsan, Powervision, Tello itd.

Locirani modeli dronov: DJI Mavic , Air, Mini, FPV, Avata itd.

Frekvenčni pasovi zaznavanja: 900MHz, 1,2GHz, 1,4GHz, 2,4GHz, 5,2GHz, 5,8GHz

Razdalja zaznavanja: 1 do 10 km, odvisno od okoljskih pogojev

Višina zaznavanja: 0m do 1000m

Sočasno zaznani cilji: ≥5 izletov

Hkratno sledenje in prikaz trajektorij drona: ≥5 trakov

Napaka azimuta: ≤1,5° (kvadratni koren)

Natančnost pozicioniranja: ≤10m

Stopnja uspešnosti odkrivanja: ≥95 %

Odzivni čas identifikacije: ≤5s

Mehanski parametri:

Teža: ≤25 kg (gostitelj)

Velikost: (513 mm × 462 mm × 187 mm) ±2 mm

Električne značilnosti:

Skupna poraba energije: ≤100 W

Zunanja napajalna napetost: 100-220 V AC

Okoljska prilagodljivost:

Delovna temperatura: -20°C do 65°C

Stopnja zaščite: IP65

Tehnični parametri:

Kanal Delovna frekvenca Izhodna moč (±1,5 dBm)

2,4 G 2400-2500MHz 51dBm (100W)

2,4 G 2400-2500MHz 47dBm (50W)

5,8 G 5725-5850MHz 47dBm (50W)

5,8 G 5725-5850MHz 47dBm (50W)

GPS L1 1550-1620MHz 47dBm (50W)

5,2 G 5150-5350MHz 47dBm (50W)

GPS L2 1170-1280MHz 47dBm (50W)

Daljinsko 868-930MHz 47dBm (50W)

GPS 1350-1530MHz 47dBm (50W)

433MHz 433MHz 47dBm (50W)

Skupaj 9 pasov Izhodna moč: 550W

Poraba energije: 1200W

Napajanje: AC220V, DC24-28V

Teža glavnega motorja: 35 kg

Velikost: 513 mm × 462 mm × 233 mm

Z 10 vsesmernimi antenami

Številka motilnega modula: 10

Hladilni sistem: sistemski pametni hladilni sistem

Vir motenj: Noise Technology

Vlažnost: 30 %-95%

Delovna temperatura: -20°C do +65°C

Omni Jamming doseg: 0,5 km - 1,5 km, odvisno od gostote signala mobilnega omrežja
