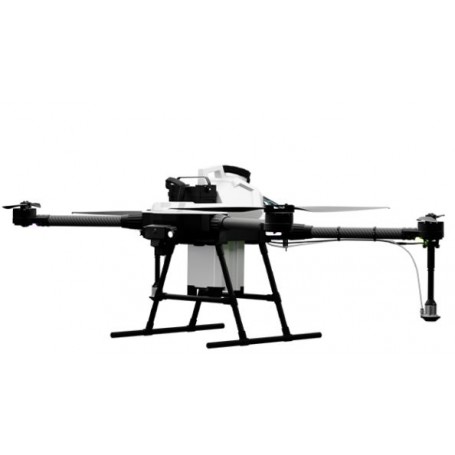

ABZ Innovation L10 PRO Professional úðadróni

ABZ Innovation L10 PRO úðadróninn var hannaður aðallega með innlendar og evrópskar aðstæður í huga og býður landbúnaðarframleiðendum upp á örugga, þægilega og þægilega í notkun drónatækni með stöðugum stuðningi og þjónustu.

Með því að sameina kosti fyrri gerða á markaðnum við þá miklu reynslu sem við höfum öðlast í viðveru okkar og starfsemi í drónaiðnaðinum, höfum við nú búið til okkar eigin UAV.

L10 PRO er með Plug & Play valmöguleika fyrir hvaða EMLID RTK stöð sem er í gegnum LoRa loftnet, til að staðsetja með sentimetra nákvæmni. Það er einnig hægt að útbúa Trichogramma dreifikerfi og hægt er að breyta því á nokkrum mínútum.

Stækkuð útgáfa - L10 PRO

• L10 CDA úðakerfi
• CE vottun
• + L10 PRO RTK kerfi - EMLID Reach RS2 - multi-band RTK GNSS móttakari með sentimetra nákvæmni
• + Hægt að útbúa Trichogramma dreifikerfi

CDA Technology (Controlled Droplet Application) - DROP UNDER CONTROL

Leyndarmál árangursríkrar úðunar liggur í jöfnum og markvissum dreifingu vökvans.

Í CDA tækni, með krafti burstalauss mótors, er vinnuvökvinn veittur í gegnum lágþrýstingslínu til snúningsdisksins. Með miðflóttakrafti brotna droparnir í burtu frá brúninni og halda jafnri stærð. Skortur á ósjálfstæði milli flæðishraðastillingar og dropastærðar gerir sveigjanlegri stjórn og stillingu dropastærðar. Þetta losnar líka við of stóra og undirstærða dropa, sem þýðir engin úrgangur og engin óþarfa mengun. Kraftur skrúfuloftsins beinir vökvanum niður á við til neðri hluta plantnanna

Frammistaða CDA TÆKNI

L10 og L10Pro drónar veita nákvæma þekju þökk sé miklu loftflæði með CDA tækni

• Enginn þrýstingur krafist
• Stillanleg dropastærð +/- 5%
• Hentar fyrir lífræna sveitabæi
• Allt að 95% minna vatn
• Allt að 60% minna skordýraeitur
• Frekari sparnaður með nákvæmni úða
• Rennsli: 4,8L/mín
• Lágmarks úðaflæði

Staðsetningar- og leiðsögukerfi L10 PRO

GNSS

Fjölbandsloftnetið tengist tvöfalt fleiri gervihnöttum fyrir áreiðanlegri, nákvæmari GNSS-byggða staðsetningu – jafnvel í erfiðu landslagi.

RTK

Plug & Play valkostur fyrir hvaða EMLID RTK grunnstöð sem er í gegnum LoRa loftnet: þegar grunnurinn hefur verið staðsettur er engin internettenging eða RTK veitu krafist. Þökk sé beinni tengingu milli grunnsins og dróna geta flugmaðurinn og dróninn hreyft sig frjálslega innan 8 km radíuss. Með því að nota LoRa loftnetið eru RTK leiðréttingargögn afhent á áreiðanlegan og stöðugan hátt til dróna, jafnvel í erfiðu landslagi – eða ef merki fjarstýringarinnar tapast.

Trichogramma losunarkerfi

ABZ Innovation L10 PRO er uppfærð útgáfa af L10 með viðbótareiginleikum og getu.

Hið nákvæma og áhrifaríka Trichogramma (eða sníkjugeitunga) dreifikerfi notar eina af mest notuðu líffræðilegu eftirlitsaðferðunum. 8 lítra tankurinn hans getur tekið allt að 800-1200 kögglum - allt eftir stærð köggla. Þetta gerir kleift að meðhöndla allt að 8-12 hektara í einu flugtaki, sem nemur allt að 36 hektara afköstum á klukkustund. Þetta fjölhæfa skömmtunarkerfi er aðeins fáanlegt fyrir L10 PRO og M12 gerðirnar, sem gerir þeim kleift að úða eða dreifa Trichogramma mjög auðveldlega, innan nokkurra mínútna. Staðalbúnaður L10 er ekki búinn til að taka á móti skammtarakerfinu.

Tæknilegur ávinningur af því að nota ABZ Innovation faglega úðadróna

• Viðbrögð við breytingum ESB í því að draga úr notkun áburðar og ræktunarvara
• Sparar vökva vegna þess að dropar beina niður með skrúfulofti
• Nákvæm úðun aðeins á svæðum sem þarfnast inngrips
• Ekkert tap undir hjólum landbúnaðarvéla
• Sjálfstæði frá vanhæfni þungra véla til að aka á blautu landi
• Meiri viðnám gegn erfiðum og vindasömum veðurskilyrðum
• Umhverfis- og sparneytinn knúinn án eldsneytis
• Gerir nákvæma úðun á trjám í aldingarði kleift

Lykil atriði:

• Rúmtak 10L
• Hámarks sviftími: 26 mín (18 kg)
• Nákvæmni sveima: ±10 cm (RTK)
• Mál: 1460 x 1020 x 610 [mm]
• Stærð skrúfu: 30 x 9 tommur
• Mótormál: 81 x 20 mm
• Rafhlaða spenna: 44,4V
• Þyngd rafhlöðu: 4,7 kg
• Afkastageta á hektara: 10 ha/klst
• Dropastærðarstilling: 40 - 1000 µm
• Breidd vinnubelta: 1,5 - 6 m
• Hámarks flæðihraði vökva: 4,8L/mín

Flugstjórn:

• þrefalt óþarfi IMU
• RTK nákvæmni á sentimetrastigi
• EMLID RTK grunnstöð valfrjáls fyrir L10 PRO

Aflflutningur:

• 16000mAh rafhlaða
• FOC kerfi
• Burstalausir mótorar með IPX7 einkunn

Ítarleg flugáætlun:

• Sameiginleg þróun með Széchenyi háskólanum í Győr
• Á staðnum: byggt á staðsetningu dróna með RTK nákvæmni
• Fyrirfram: SHP eða KML byggt á könnun að eigin vali
• Stillanleg dropastærð
• Sjálfvirk úðastýring
• Leiðaskipulagning milli lína, ofan lína
• Forstilltar stillingar fyrir úðamynstur

Færanleiki:

• Fellanleg rammi
• 3,2 kVA rafall: 6-8 flugtök/klst
• 6,3 kVA rafall: 12 flugtök/klst

Innifalið í settinu:

• Faglegur úðadróni ABZ Innovation L10 PRO
• Herelink stjórnandi

Valfrjálst:

Rafhlaða og hleðslutæki

• Tattu Plus 1.0 16000 mAh rafhlaða með 12 frumum fyrir ABZ Innovation L10 röð og M12
• PC3000H LiPo/LiHV fjögurra rása rafhlöðuhleðslutæki

Landbúnaðarhleðsla

• EMLID Reach RS2 - fjölbanda RTK GNSS móttakari með sentimetra nákvæmni
• SkyInnov Trichogramma dreifikerfi með fullri samþættingu

Allar tækniforskriftir:

Almennar upplýsingar

Heildarþyngd (W/A rafhlöður) 13,6 kg

Hámark flugtaksþyngd 29 kg

Mál 1460 x 1020 x 610 [mm]

Hámark sviftími 26 mín (18 kg) 12,5 mín (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Sveima nákvæmni ±10 cm (RTK) ±2m (án RTK)

Stærð snúnings 30 x 9

Mótormál 81 x 20 mm

Mótor KV gildi 100 KV

Rafhlaða getu 16000 mAh

Rafhlaða spenna 44,4V

Þyngd rafhlöðu 4,7 kg

Sprautun

Afkoma á hektara 10 ha/klst

Sprautukerfi CDA

Fjöldi stúta 2

Dropastærð 40 – 1000 μm

Stillanleg dropastærð ✔

Drift LÍG áhætta

Stillanleg vinnubreidd 1,5 - 6 m

Blettúða ✔

Tegund dælu Himna

Hámarksrennsli 5L/mín

Rekstrarspenna dælunnar 48V

Framkvæmd verks

Tækni þróuð fyrir

Evrópsk landbúnaðarskilyrði ✔

IP vernd IP54

Auðvelt að flytja ✔

Hægt að festa mát hleðsluhleðslu ✔

Forðast hindrunum RTK byggt

FPV myndavél Áfram + Niður

Hleðslutími rafhlöðu ~11 mín

Virkt merkjasvið RC ~8 km

Hæðarmæling LiDAR

Flugskipulag

Frumkóði hugbúnaðar Opið

Búa til flugáætlun á tölvu ✔

Meðhöndlun SHP og KML skráa SHP og KML

Myndavél sem snýr niður fyrir

hindrunarval ✔

RTK grunnur í pakkanum ✔

Öryggi gagna ✔

Engin gagnasending til ytri netþjóna ✔

Flug

Hámark hallahornc 30°

Hámark rekstrarflugshraða 7 m/s

Hámark stigi hraða 24 m/s

Hámark flughæð 120 m

Hámark þolanlegur vindhraði 10 m/s
