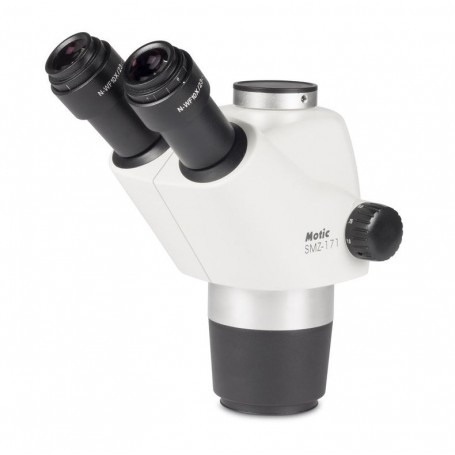

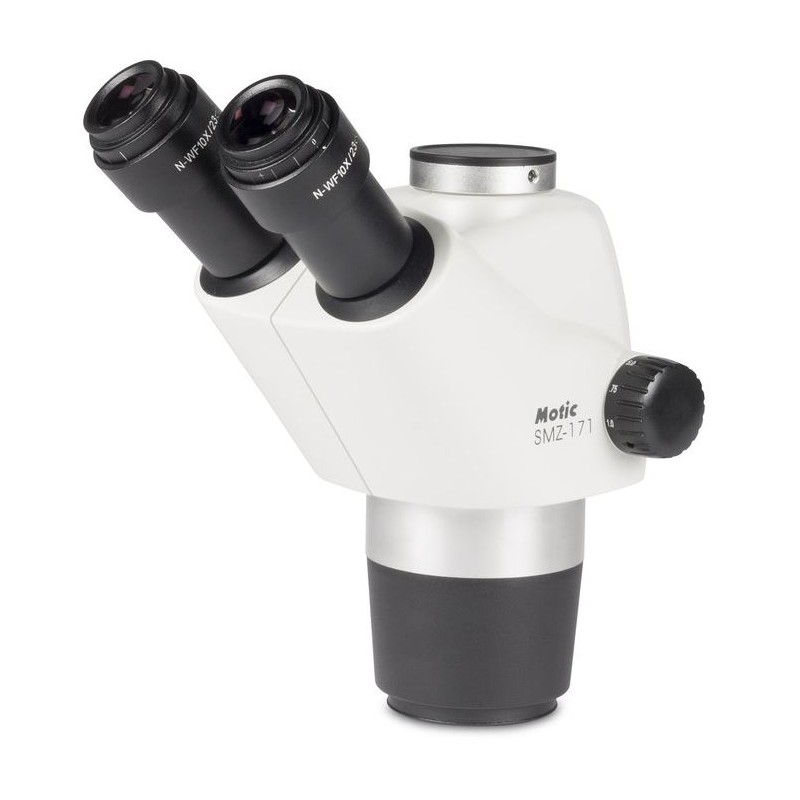

Motic ステレオヘッド SMZ-171-TH、7.5-50x、三眼（46645）

このステレオズーム顕微鏡ヘッドは、研究所や工業環境での高精度な観察のために設計されています。クリアで立体的なイメージングを実現するグリーノー型光学系を備えています。三眼鏡筒は45ºの視角を提供し、360º回転可能で柔軟な位置調整が可能です。広視野接眼レンズ（N-WF10X/23mm）は広い視野を提供し、ズーム比6.7:1により7.5Xから50Xまでの倍率範囲をサポートします。作業距離は110mmで、ESDバージョンは静電気に敏感な産業に適しています。

SMZ-171シリーズ概要

SMZ-171ステレオズーム顕微鏡は、Moticの確立されたSMZステレオシリーズに光学的に進化した追加品です。ESD互換性のための新しい素材と最適化されたLED照明オプションを備え、このシリーズは生物学、医学、材料科学の用途に非常に多用途です。SMZ-171は、優れた光学性能と幅広いアクセサリーを組み合わせており、日常の実験室作業や要求の厳しい研究に理想的です。生物学的サンプルの準備から産業品質管理に至るまで、常にクリアで歪みのない画像を提供します。Greenough光学システムは、すべての倍率でパルフォーカルな6.7:1のズーム範囲を提供し、5ポジションのクリックストップメカニズムが正確で再現性のある測定を保証します。標準の110 mmの作業距離は、サンプルの観察と操作に十分なスペースを提供し、強化された視野深度はシャープで立体的な画像を保証します。SMZ-171は、Moticamカメラを追加することでデジタルドキュメンテーション用に簡単にアップグレードできます。

一般仕様書

• グリーノー光学系

• 防カビ処理を施したアクロマティック光学系

• 広視野双眼または三眼観察チューブ、45º傾斜（光分配 0:100 右目チューブ/写真位置の三眼チューブ）

• 広視野ハイアイポイント接眼レンズ、WF 10X/23、視度調整付き、±5 dpt

• 瞳孔間距離: 48-75 mm

• ズーム比率: 6.7:1、5つのクリックストップ付き

• 標準倍率: 7.5X-50X

• 作業距離: 110 mm

ズーム範囲

6.7:1のズーム比により、マクロの概要から詳細なミクロの観察までスムーズに移行でき、倍率範囲は7.5倍から50倍をカバーします。パラフォーカル設計により、ズーム中に再度ピントを合わせる必要がありません。補助対物レンズと接眼レンズを使用することで、総合倍率を2.25倍から200倍まで拡張できます。

補助目的

標準的な作業距離である110mmは、どの倍率でもサンプルの操作を容易にします。最低ズーム時に10倍接眼レンズを使用した場合の最大視野直径は30.7mmです。

接眼レンズ

ワイドフィールド10x/23 mm接眼レンズは、眼鏡をかけている人を含め、すべてのユーザーにとって快適です。各接眼レンズには、正確なフォーカシングのための個別の視度調整（+/- 5 dpt）があり、測定用レチクルを取り付けることができます。追加の倍率とレチクルも利用可能です。

3Dイメージング

グリーノー光学系は、完全に分離された光路を持ち、高品質で歪みのない3D画像を提供します。このシステムは、2倍の補助対物レンズを使用して、最大解像力460 lp/mmを達成します。

作業距離

標準の110 mm作業距離は、補助対物レンズを使用することで301 mmまで延長できます。より高い総合倍率を得るためには、1X未満の対物レンズと高倍率の接眼レンズ（最大20倍）を組み合わせてください。

光学ヘッド

45°の視角を持つ双眼または三眼バージョンがあり、10X接眼レンズと内蔵の1X対物レンズが付いています。瞳孔間距離は48mmから75mmまで調整可能です。特殊なニーズに対応するために60°の双眼ヘッドも利用可能です。すべての光学系は湿気の多い環境での使用に備えて防カビ処理が施されています。

モジュラー構成

SMZ-171は、クラシックなポールスタンド（直径32 mm）、新しいアームスタンド、大きなサンプル用の産業用ブームスタンドなど、さまざまなスタンドに対応しています。静電気に敏感な環境向けにESDバージョンも用意されています。

イルミネーション

影のないイメージングのためのリングライトや、詳細な表面の可視化のためのライトガイド付きの冷光源など、幅広い照明オプションが利用可能です。

デジタル文書化

SMZ-171は、Moticamデジタルカメラとソフトウェアと組み合わせることで、完全なドキュメンテーションおよび分析ワークステーションを作成できます。三眼バージョンは、さまざまなチップサイズに対応する異なるカメラアダプターをサポートしています。

アクセサリー

• 多方向のサンプル移動のための360°回転可能なグライディングステージ

• 76 x 54 mmの移動範囲を持つ取り付け可能なx/yステージで、精密な動きを実現します。

• 複屈折解析のための偏光子とアナライザー

• 虹彩絞り付き暗視野インサートで調整可能な照明開口

技術仕様書

光学
倍率: 7.5倍–50倍
接眼レンズ: 10X
光学系: グリノー

力学
ビルドの種類: トリノキュラー
フォーカシング：粗い動き
作業距離: 110 mm

特別機能
広角アイピース: はい

一般
色: グレー/ブラック
シリーズ: SMZ-171

応用分野
業界: はい
歯科技工学：はい
冶金学：はい
材料技術: はい
半導体技術: はい
