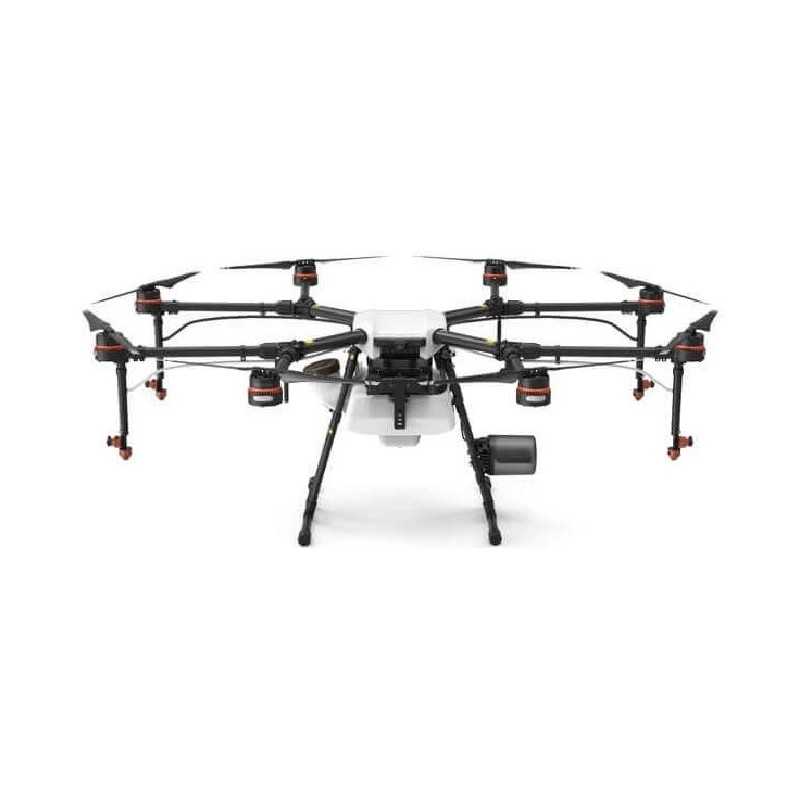

DJI AGRAS MG-1P žemės ūkio dronas

Kelių orlaivių valdymo režimas. Dvigubai padidintas efektyvumas ir valdymo diapazonas

Vienas MG-1P valdiklis vienu metu gali valdyti iki penkių MG-1P orlaivių, padvigubindamas vieno piloto skrydžių efektyvumą. Šis naujas išmanusis nuotolinio valdymo pultelis išplečia valdymo diapazoną iki 3 km ir palaiko didelės raiškos vaizdo perdavimą tame diapazone. , užtikrinantis skrydžio saugumą.Naujasis nuotolinio valdymo pultelis taip pat palaiko 4G belaidį ryšį, keičiamą bateriją ir naują antenos dizainą, suteikiantį dar daugiau patogumo atliekant kasdienes operacijas.

FPV kamera. Saugumas su vizija

MG-1P serijos dronai aprūpinti 123° FOV plataus kampo kameromis, kurios perduoda aiškius, priekyje nukreiptus tiesioginius vaizdus. Norint užtikrinti saugumą, nuotolinio valdymo pultelyje integruotas ekranas rodo kliūčių vengimo informaciją, kai dirbate dideliais atstumais. Naudodami FPV kameros tiekimą, vartotojai gali be vargo įrašyti A/B taškus arba kelio taškus, padidindami darbo tikslumą ir efektyvumą.

Skrydžio našumas. Stabilus, patikimas ir be rūpesčių

Su aštuoniais rotoriais MG-1P serijos žemės ūkio dronuose naudojami pažangūs varymo ir valdymo algoritmai, užtikrinantys skrydžio saugumą, net jei skrydžio metu nutrūktų viena ranka ar variklis. Variklio pavaros sistema turi perteklinį ryšio mechanizmą, kuris leidžia sistemai peradresuoti valdymo signalus veikimo metu, jei reikia.

Atnaujintas didelio tikslumo radaras. Visapusiška sauga

Patobulinta MG-1P radarų sistema sujungia tris didelio tikslumo reljefo aptikimo radarus iš ankstesnių MG-1S orlaivių su kliūčių vengimo radaru. Tai padvigubina aptikimo jautrumą ir leidžia aptikti įvairiomis kryptimis, o tai žymiai padidina orlaivio gebėjimą pajusti kliūtis ir automatiškai sekti reljefą. MG-1P gali aptikti centimetro pločio elektros linijas iki 15 m atstumu. Tai apsaugo orlaivį ne tik nuo elektros linijų, bet ir nuo medžių šakų bei kitų įprastų kliūčių. Aktyvus kliūčių aptikimas ir vengimas veikia dieną ar naktį, neveikiant šviesos ar dulkių. Be to, radaro sistemos apsaugos nuo patekimo reitingas padidintas iki IP67, todėl sistema tampa dar atsparesnė purvui, šiukšlėms ir vandeniui.

MG-1P RTK. Tikslus padėties nustatymas su atsparumu trukdžiams

MG-1P RTK maitina DJI didelio tikslumo D-RTK navigacijos ir padėties nustatymo technologija, kuri siūlo centimetro lygio padėties nustatymą, kuris yra būtinas pramonėje. Dviejų antenų krypties nustatymo technologija suteikia stiprų atsparumą elektromagnetiniams trukdžiams, užtikrindama skrydžio saugumą net orlaiviui skrendant šalia aukštos įtampos elektros linijų ar kitoje sudėtingoje aplinkoje. MG-1P RTK veikia kartu su nauja bazine stotimi ir D- RTKTM delninis kartografas, kuris gauna padėties nustatymo duomenis iš integruoto RTK modulio, kad tiksliai išmatuotų laukus, ir perduoda rezultatus į nuotolinio valdymo pultą, kad būtų galima tiksliai planuoti.

Kelių orlaivių valdymo režimas

Nauji veikimo režimai buvo įtraukti į MG programėlę v2.0. Kelių orlaivių valdymo režimas yra paprastas ir intuityvus, todėl naudotojai gali valdyti kelis orlaivius vienu nuotolinio valdymo pultu. Kitas naujas darbo režimas – „Banked Turning“, kuris naudoja optimizuotus skrydžių maršrutus ir padidina darbo efektyvumą iki 20%. Be naujų režimų, AB maršruto veikimo režimas, rankinis veikimo režimas ir rankinis plius veikimo režimas vis dar yra prieinami, kad būtų galima valdyti daugybę galimybių.

Lėktuvo rėmas

Įstrižainė ratų bazė: 1500 mm

Rėmo rankenos ilgis: 619 mm

Matmenys: MG-1P: 1460×1460×578 mm (rankos atlenktos, be propelerių) 780×780×578 mm (rankos sulenktos) ; MG-1P RTK: 1460 × 1460 × 616 mm (rankos atlenktos, be propelerių) 780 × 780 × 616 mm (rankos sulenktos)

Skrydžio parametrai

Bendras svoris (be akumuliatoriaus): 9,7 kg

Standartinis kilimo svoris: 23,8 kg (MG-1P), 23,9 kg (MG-1P RTK)

Maksimalus kilimo svoris: 24,8 kg (jūros lygyje)

Maksimalus traukos ir svorio santykis: 1,71 (su 23,8 kg kilimo svorio)

Maitinimo baterija: Paskirta DJI baterija (MG-12000P)

Maksimalus energijos suvartojimas: 6400 W

Svyruojantis energijos suvartojimas: 3800 W (su 23,7 kg kilimo svoriu)

Užvedimo laikas*: 20 min (@12000 mAh ir 13,7 kg kilimo svoris), 9 min (@12000 mAh ir 23,7 kg kilimo svoris)

*Svyravimo laikas gautas jūros lygyje, kai vėjo greitis mažesnis nei 3 m/s.

Maksimalus veikimo greitis: 7 m/s

Maksimalus skrydžio greitis: 12 m/s (P & F režimas, su GPS), 15 m/s (A režimas)

Didžiausios aptarnavimo lubos virš jūros lygio: 2000 m

Rekomenduojama darbinė temperatūra: nuo 0 iki 40°C

Lėktuvas RTK

Padėties nustatymo sistema: GPS + GLONASS (pasaulinis) arba GPS + Beidou (Azijos ir Ramiojo vandenyno regionas)

Dažnio taškas: GPS L1 ir L2, GLONASS F1 ir F2, Azijos ir Ramiojo vandenyno regionas: GPS L1 ir L2, Beidou B1 ir B2

Padėties nustatymo tikslumas: Plokščias paviršius: 1 cm + 1 ppm

Aukštis: 2 cm + 1 ppm

Orientacijos tikslumas: (0,2/R) °R yra atstumas tarp dviejų antenų ir įrenginio yra metras.

Greičio matavimo tikslumas: 0,03 m/s

Nuotolinio valdymo pulto įkroviklis

Modelis: A14-057N1A

Įtampa: 17,4 V

Vardinė galia: 57 W

Baterija

Baterijos modelis: MG-12000P

Įtampa: 44,4 V

Iškrovimo greitis: 20 ℃

Apsaugos įvertinimas: IP54

Talpa: 12 000 mAh

Svoris: 4,0 kg

Didelio tikslumo radaro modulis

Modelis: RD2412R

Darbo dažnis: MIC ir KCC: 24,05 GHz – 24,25 GHz, SRRC ir CE ir FCC: 24,00 GHz – 24,25 GHz

Ekvivalentinė izotropinė spinduliuotės galia (EIRP): MIC/KCC/FCC/CE: 20dBm; SRRC: 13dBm

Radaro formatas: FMCW

Darbinė temperatūra: -10 iki 40°C

Tikslumo diapazonas 0,10 m

Radaro matmenys: 109×152 mm

Elektros įvestis: DC 12 V – 30 V

Radaro svoris: 406 g

Energijos sąnaudos: 12 W

Laikymo temperatūra: Laikant 3 mėnesius: nuo -0 iki 28°C

Laikykitės aukščio ir reljefo: Aukščio matavimo diapazonas: 1-30 m; Laikymo aukščio diapazonas: 1,5–3,5 m

Kliūčių jutimo diapazonas: 1,5–30 m (kinta priklausomai nuo kliūties medžiagos, padėties, formos ir kitų savybių)

Darbo būklė: Orlaivio santykinis aukštis yra didesnis nei 1,5 m, o skrydžio greitis mažesnis nei 7 m/s.

Saugus atstumas: 2,5 m

Kliūčių išvengimo kryptis: Kliūčių išvengimas pirmyn ir atgal pagal skrydžio kryptis

Apsaugos įvertinimas: IP67

Purškimo sistema

SKYSČIŲ TAKAS

Apimtis: 10 l

Standartinė darbinė naudingoji apkrova: 10 kg

Maksimalus baterijos dydis: 151×195×70 mm

ANTGALIS

Modelis: XR11001VS (0,379 l/min)

Rekomenduojamas modelis: TX-VK8 (0,525 l/min)

Kiekis: 4

Lašelio dydis (XR11001VS): 130–250 μm (priklausomai nuo darbo aplinkos ir purškimo greičio)

Nuotolinio valdymo pultelis

Modelis: GL300N

Veikimo dažnis: 2,400 - 2,483 GHz (Europa, Japonija, Pietų Korėja); 5,725–5,850 GHz (Kinija, JAV)

Maksimalus perdavimo diapazonas: NCC/FCC: 5 km; SRRC/CE/MIC/KCC: 3 km

EIRP: 2,4 GHz: CE/MIC/KCC:

Nuotolinio valdymo pulto baterija: Išorinis akumuliatorius 4920 mAh, 2 s LiPo, įmontuotas 320 mAh, 2 s LiPo

Išėjimo galia: 16W

Darbo temperatūros diapazonas: -10 iki 40°C

Laikymo temperatūros diapazonas: Laikant 3 mėnesius: 22–28 °C temperatūroje

Įkrovimo temperatūros diapazonas: nuo 5 iki 40°C

Nuotolinio valdymo pulto įkrovimo mazgas

Modelis: WCH2

Išėjimo įtampa: 8,7 V

Maksimali išėjimo srovė: 6A

MG išmanusis akumuliatoriaus įkroviklis

Nominali įvesties įtampa: 100-240 V

Maksimali įvesties srovė: 15A

Baterijų, kurias galima įkrauti vienu metu, skaičius: 2

Įkrovimo režimas: CC/CV

Nominali išėjimo įtampa: 50,4 V

Bendra išėjimo galia: 2400 W
