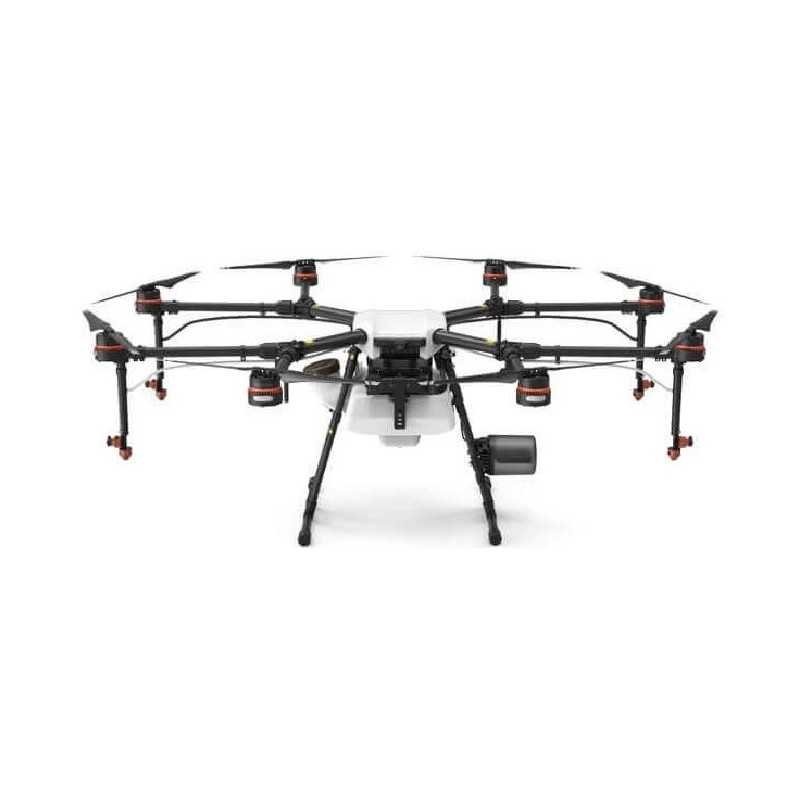

DJI AGRAS MG-1P kmetijski dron

Način krmiljenja več letal. Podvojena učinkovitost in nadzorni obseg

En sam krmilnik MG-1P lahko krmili do pet letal MG-1P hkrati, s čimer se podvoji učinkovitost operacij z enim pilotom. Ta novi inteligentni daljinski upravljalnik razširi doseg nadzora na do 3 km in podpira video prenos visoke ločljivosti znotraj tega dosega , ki zagotavlja varnost letenja. Novi daljinski upravljalnik podpira tudi brezžične komunikacije 4G, zamenljivo baterijo in novo zasnovo antene, kar zagotavlja še več udobja pri vsakodnevnih operacijah.

FPV kamera. Varnost z vizijo

Droni serije MG-1P so opremljeni s 123° FOV širokokotnimi kamerami, ki oddajajo jasne spredaj obrnjene poglede v živo. Za delovanje na dolge razdalje vgrajeni zaslon daljinskega upravljalnika prikazuje informacije o izogibanju oviram za zagotovitev varnosti. S pomočjo podajanja kamere FPV lahko uporabniki brez težav posnamejo A/B točke ali točke poti, s čimer povečajo natančnost in učinkovitost dela.

Zmogljivost letenja. Stabilen, zanesljiv in brezskrben

Z osmimi rotorji kmetijska brezpilotna letala serije MG-1P uporabljajo napredne pogonske in nadzorne algoritme za zagotavljanje varnosti leta, tudi če se ena roka ali motor zlomi med letom. Sistem motornega pogona ima redundantni komunikacijski mehanizem, ki omogoča sistemu, da po potrebi preusmeri krmilne signale med delovanjem.

Nadgrajeni visokonatančni radar. Celovita varnost

Izboljšan radarski sistem MG-1P združuje tri visoko natančne radarje za zaznavanje terena iz prejšnjih letal MG-1S z radarjem za izogibanje oviram. To podvoji občutljivost zaznavanja in omogoča večsmerno zaznavanje, kar bistveno poveča sposobnost letala za zaznavanje ovir in samodejno sledenje terenu. MG-1P lahko zazna centimeter široke daljnovode z razdalje do 15 m. To ščiti letalo ne le pred električnimi vodi, temveč tudi pred vejami dreves in drugimi običajnimi ovirami. Aktivno zaznavanje ovir in izogibanje deluje podnevi ali ponoči, ne da bi nanj vplivala svetloba ali prah. Poleg tega se je stopnja zaščite pred vdorom radarskega sistema povečala na IP67, zaradi česar je sistem še bolj odporen na umazanijo, smeti in vodo.

MG-1P RTK. Natančno pozicioniranje z odpornostjo na motnje

MG-1P RTK poganja DJI -jeva visoko natančna tehnologija za navigacijo in določanje položaja D-RTK, ki ponuja določanje položaja na ravni centimetrov, ki je bistvenega pomena za industrijske aplikacije. Tehnologija za iskanje smeri z dvojno anteno zagotavlja močno odpornost proti elektromagnetnim motnjam, kar zagotavlja varnost letenja, tudi ko letalo leti v bližini visokonapetostnih daljnovodov ali v drugih zapletenih okoljih. MG-1P RTK deluje v tandemu z novo bazno postajo in D- Ročni kartograf RTKTM, ki prejema podatke o položaju iz vgrajenega modula RTK za natančno merjenje polj in prenaša rezultate na daljinski upravljalnik za natančno načrtovanje.

Način krmiljenja več letal

V aplikaciji MG v2.0 so dodani novi načini delovanja. Način upravljanja z več letali je enostaven in intuitiven ter uporabnikom popolnoma omogoča upravljanje več letal z enim daljinskim upravljalnikom. Drug nov način delovanja je obračanje nagiba, ki uporablja optimizirane poti letenja in poveča delovno učinkovitost do 20 %. Poleg novih načinov so še vedno na voljo način delovanja AB Route, način ročnega delovanja in način delovanja Manual Plus, ki omogočajo številne možnosti nadzora.

Okvir letala

Diagonalna medosna razdalja: 1500 mm

Dolžina roke okvirja: 619 mm

Dimenzije: MG-1P: 1460×1460×578 mm (roke raztegnjene, brez propelerjev) 780×780×578 mm (roke pokrčene) ; MG-1P RTK: 1460×1460×616 mm (raztegnjene roke, brez propelerjev) 780×780×616 mm (zložene roke)

Parametri leta

Skupna teža (brez baterije): 9,7 kg

Standardna vzletna teža: 23,8 kg (MG-1P), 23,9 kg (MG-1P RTK)

Največja vzletna teža: 24,8 kg (na morski gladini)

Največje razmerje med potiskom in težo: 1,71 (z vzletno težo 23,8 kg)

Napajalna baterija: Namenska baterija DJI (MG-12000P)

Največja poraba energije: 6400 W

Poraba energije pri lebdenju: 3800 W (z 23,7 kg vzletne teže)

Čas lebdenja*: 20 min (@12000 mAh in 13,7 kg vzletne teže), 9 min (@12000 mAh in 23,7 kg vzletne teže)

*Čas lebdenja, pridobljen na gladini morja, s hitrostjo vetra, manjšo od 3 m/s.

Največja delovna hitrost: 7 m/s

Največja hitrost letenja: 12 m/s（način P & F, z GPS）, 15 m/s （način A）

Največji servisni strop nad morsko gladino: 2000 m

Priporočena delovna temperatura: 0 do 40°C

Letalo RTK

Sistem za določanje položaja: GPS+GLONASS (globalno) ali GPS+Beidou (Azija-Pacifik)

Frekvenčna točka: GPS L1&L2, GLONASS F1&F2, Azija-Pacifik: GPS L1&L2, Beidou B1&B2

Natančnost pozicioniranja: Ravna površina: 1 cm + 1 ppm

Višina: 2 cm + 1 ppm

Natančnost orientacije: (0,2/R) °R je razdalja med dvema antenama in enota je meter.

Natančnost merjenja hitrosti: 0,03 m/s

Polnilec za daljinski upravljalnik

Model: A14-057N1A

Napetost: 17,4 V

Nazivna moč: 57 W

Baterija

Model baterije: MG-12000P

Napetost: 44,4 V

Stopnja praznjenja: 20 ℃

Stopnja zaščite: IP54

Kapaciteta: 12.000 mAh

Utež: 4,0 kg

Visoko natančen radarski modul

Model: RD2412R

Delovna frekvenca: MIC & KCC: 24,05 GHz - 24,25 GHz, SRRC & CE & FCC: 24,00 GHz - 24,25 GHz

Ekvivalentna izotropna sevana moč (EIRP): MIC/KCC/FCC/CE: 20dBm; SRRC: 13dBm

Radarski format: FMCW

Delovna temperatura: -10 do 40°C

Razpon natančnosti 0,10 m

Mere radarja: 109×152 mm

Vhodna moč: DC 12 V – 30 V

Teža radarja: 406 g

Poraba energije: 12 W

Temperatura shranjevanja: Pri shranjevanju 3 mesece: -0 do 28°C

Zadrži nadmorsko višino in teren Sledi: Območje merjenja nadmorske višine: 1-30 m; Razpon višine zadrževanja: 1,5-3,5 m

Senzorično območje ovir: 1,5-30 m (Odvisno od materiala, položaja, oblike in drugih lastnosti ovire)

Delovni pogoj: Relativna višina letala je večja od 1,5 m, hitrost letenja pa manjša od 7 m/s.

Varnostna razdalja: 2,5 m

Smer izogibanja oviram: Izogibanje oviram naprej in nazaj glede na smer letenja

Stopnja zaščite: IP67

Spray System

REZERVOAR ZA TEKOČINO

obseg: 10 L

Standardna operativna obremenitev: 10 kg

Največja velikost baterije: 151×195×70 mm

ŠOBA

Model: XR11001VS (0,379 L/min）

Priporoči model: TX-VK8 (0,525 l/min）

Količina: 4

Velikost kapljice (XR11001VS): 130 - 250 μm (odvisno od delovnega okolja in hitrosti škropljenja）

Daljinec

Model: GL300N

Delovna frekvenca: 2,400 - 2,483 GHz (Evropa, Japonska, Južna Koreja) ; 5,725 - 5,850 GHz (Kitajska, ZDA)

Največji obseg prenosa: NCC/FCC: 5 km; SRRC/CE/MIC/KCC: 3 km

EIRP: 2,4 GHz: CE/MIC/KCC:

Baterija daljinskega upravljalnika: Zunanja baterija 4920mAh, 2s LiPo, vgrajena baterija 320mAh, 2s LiPo

Izhodna moč: 16W

Delovno temperaturno območje: -10 do 40°C

Temperaturno območje shranjevanja: Pri shranjevanju 3 mesece: 22 do 28 °C

Temperaturno območje polnjenja: 5 do 40°C

Središče za polnjenje daljinskega upravljalnika

Model: WCH2

Izhodna napetost: 8,7 V

Največji izhodni tok: 6A

Inteligentni polnilnik baterij MG

Nazivna vhodna napetost: 100-240 V

Največji vhodni tok: 15A

Število baterij, ki so na voljo za sočasno polnjenje: 2

Način polnjenja: CC/CV

Nazivna izhodna napetost: 50,4 V

Skupna izhodna moč: 2400 W
