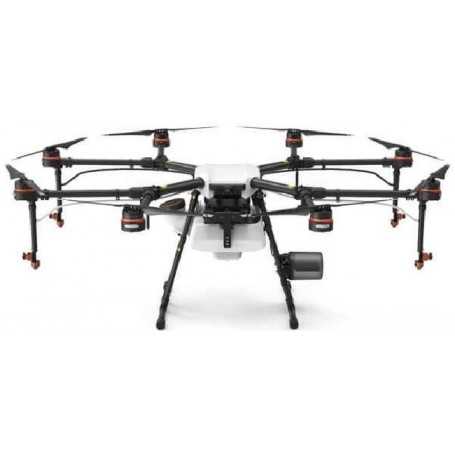

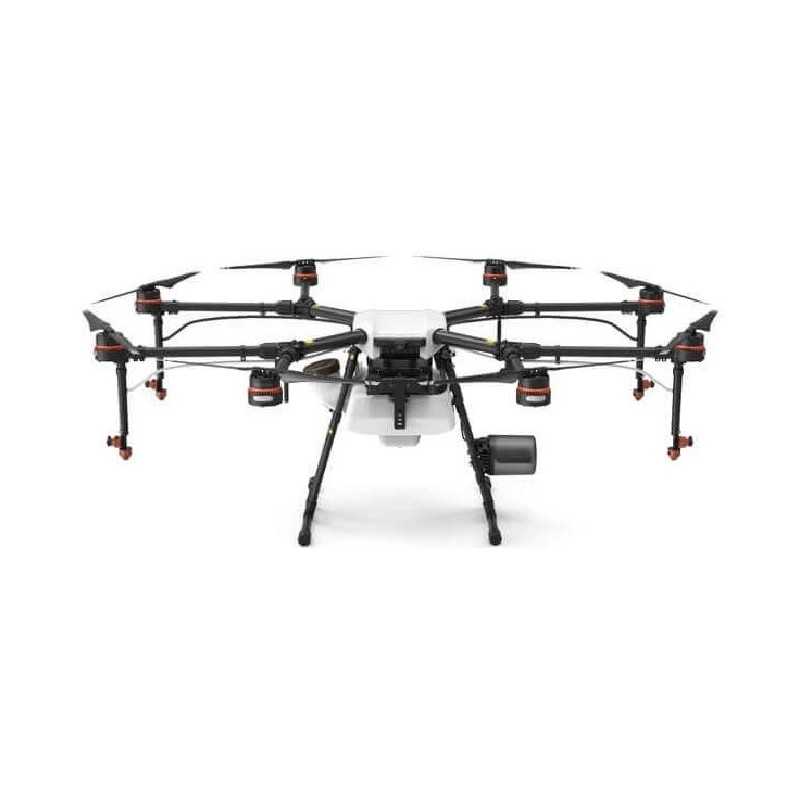

DJI AGRAS MG-1P landbouwdrone

Controlemodus voor meerdere vliegtuigen. Verdubbelde efficiëntie en regelbereik

Een enkele MG-1P-controller kan tot vijf MG-1P-vliegtuigen tegelijk besturen, waardoor de efficiëntie van operaties met één piloot wordt verdubbeld. Deze nieuwe intelligente afstandsbediening vergroot het bedieningsbereik tot maximaal 3 km en ondersteunt videotransmissie met hoge resolutie binnen dat bereik , waardoor vliegveiligheid wordt gegarandeerd. De nieuwe afstandsbediening ondersteunt ook 4G draadloze communicatie, een verwisselbare batterij en een nieuw antenne-ontwerp, wat nog meer gemak biedt voor de dagelijkse werkzaamheden.

FPV-camera. Veiligheid met visie

Drones uit de MG-1P-serie zijn uitgerust met 123° FOV-groothoekcamera's die heldere, naar voren gerichte livebeelden uitzenden. Voor gebruik over lange afstanden geeft het ingebouwde display van de afstandsbediening informatie over het vermijden van obstakels aan om de veiligheid te garanderen. Met behulp van de FPV-camerafeed kunnen gebruikers moeiteloos A/B-punten of waypoints vastleggen, waardoor de nauwkeurigheid en efficiëntie van het werk toenemen.

Vluchtprestaties. Stabiel, betrouwbaar en zorgeloos

Met acht rotors maken MG-1P-serie landbouwdrones gebruik van geavanceerde voortstuwings- en besturingsalgoritmen om de vliegveiligheid te garanderen, zelfs als een arm of motor tijdens de vlucht breekt. Het motoraandrijfsysteem is voorzien van een redundant communicatiemechanisme waarmee het systeem de stuursignalen tijdens bedrijf indien nodig kan omleiden.

Opgewaardeerde hoge-precisieradar. Uitgebreide veiligheid

Het verbeterde radarsysteem van de MG-1P integreert de drie uiterst nauwkeurige terreindetectieradars van eerdere MG-1S-vliegtuigen met een radar voor het vermijden van obstakels. Dit verdubbelt de detectiegevoeligheid en maakt multidirectionele detectie mogelijk, waardoor het vliegtuig aanzienlijk beter in staat is om obstakels te detecteren en het terrein automatisch te volgen. De MG-1P kan centimeterbrede elektriciteitskabels detecteren tot op 15 m afstand. Dit beschermt het vliegtuig niet alleen tegen hoogspanningslijnen, maar ook tegen boomtakken en andere veelvoorkomende obstakels. Active Obstacle Sensing and Avoidance werkt overdag of 's nachts zonder beïnvloed te worden door licht of stof. Bovendien is de Ingress Protection-classificatie van het radarsysteem verhoogd tot IP67, waardoor het systeem nog beter bestand is tegen vuil, puin en water.

MG-1P RTK. Nauwkeurige positionering met interferentieweerstand

De MG-1P RTK wordt aangedreven door DJI 's uiterst nauwkeurige D-RTK-navigatie- en positioneringstechnologie die positionering op centimeterniveau biedt die essentieel is voor industriële toepassingen. De technologie voor het zoeken van richtingen met dubbele antenne biedt een sterke weerstand tegen elektromagnetische interferentie, waardoor de vliegveiligheid wordt gegarandeerd, zelfs wanneer het vliegtuig in de buurt van hoogspanningslijnen of in andere gecompliceerde omgevingen vliegt. De MG-1P RTK werkt samen met een nieuw basisstation en D- RTKTM handheld mapper, die positiegegevens ontvangt van de ingebouwde RTK-module om velden nauwkeurig te meten en resultaten naar de afstandsbediening verzendt voor nauwkeurige planning.

Controlemodus voor meerdere vliegtuigen

Er zijn nieuwe bedieningsmodi toegevoegd aan de MG-app v2.0. De Multi-Aircraft Control-modus is eenvoudig en intuïtief en stelt gebruikers volledig in staat om meerdere vliegtuigen te besturen met een enkele afstandsbediening. Een andere nieuwe bedieningsmodus is Banked Turning, die gebruikmaakt van geoptimaliseerde vliegroutes en de werkefficiëntie tot 20% verhoogt. Afgezien van de nieuwe modi, zijn AB Route Operation Mode, Manual Operation Mode en Manual Plus Operation Mode nog steeds beschikbaar om een groot aantal besturingsopties mogelijk te maken.

Vliegtuigframe

Diagonale wielbasis: 1500 mm

Lengte framearm: 619 mm

Dimensies: MG-1P: 1460×1460×578 mm (armen uitgeklapt, zonder propellers) 780×780×578 mm (armen gevouwen) ; MG-1P RTK: 1460×1460×616 mm (armen uitgeklapt, zonder propellers) 780×780×616 mm (armen gevouwen)

Vluchtparameters:

Totaal gewicht (zonder batterij): 9,7 kg

Standaard startgewicht: 23,8 kg (MG-1P), 23,9 kg (MG-1P RTK)

Maximaal startgewicht: 24,8 kg (op zeeniveau)

Max. stuwkracht-gewichtsverhouding: 1,71 (met 23,8 kg startgewicht)

Machtsbatterij: Aangewezen DJI -batterij (MG-12000P)

Maximaal stroomverbruik: 6400 W

Zwevend stroomverbruik: 3800 W (met 23,7 kg startgewicht）

Zweeftijd*: 20min (@12000 mAh & 13,7 kg startgewicht), 9 min (@12000 mAh & 23,7 kg startgewicht)

* Zweeftijd verkregen op zeeniveau, met windsnelheden lager dan 3 m/s.

Maximale werksnelheid: 7 m/s

Maximale vliegsnelheid: 12 m/s（P & F-modus, met GPS）, 15 m/s （A-modus）

Max. serviceplafond boven zeeniveau: 2000 m

Aanbevolen bedrijfstemperatuur: 0 tot 40°C

Vliegtuigen RTK

Positioneringssysteem: GPS+GLONASS (wereldwijd) of GPS+Beidou (Azië-Pacific)

Frequentie Punt: GPS L1&L2, GLONASS F1&F2, Azië-Pacific: GPS L1&L2, Beidou B1&B2

Positioneringsnauwkeurigheid: Vlak oppervlak: 1 cm + 1 ppm

Hoogte: 2 cm + 1 ppm

Oriëntatie nauwkeurigheid: (0.2/R) °R is de afstand tussen twee antennes en de eenheid is meter.

Nauwkeurigheid snelheidsmeting: 0,03 m/s

Oplader voor afstandsbediening

Model: A14-057N1A

Spanning: 17,4 V

Nominaal vermogen: 57 W

Accu

Batterijmodel: MG-12000P

Spanning: 44,4 V

Lossingstarief: 20

Beschermingsclassificatie: IP54

Capaciteit: 12.000 mAh

Gewicht: 4,0 kg

Uiterst nauwkeurige radarmodule

Model: RD2412R

Werkfrequentie: MIC & KCC: 24,05 GHz - 24,25 GHz, Zeehondencrèche & CE & FCC: 24,00 GHz - 24,25 GHz

Equivalent isotroop uitgestraald vermogen (EIRP): MIC/KCC/FCC/CE: 20dBm; Zeehondencrèche: 13dBm

Radarformaat: FMCW

Bedrijfstemperatuur: -10 tot 40°C

Nauwkeurigheidsbereik: 0,10 m

Radarafmetingen: 109×152 mm

Stroomaansluiting: DC 12 V – 30 V

Radargewicht: 406 gram

Energieverbruik: 12 W

Bewaar temperatuur: Bij opslag 3 maanden: -0 tot 28°C

Houd Hoogte & Terrein Volg: Hoogtemeetbereik: 1-30 m; Hoogtebereik vasthouden: 1,5-3,5 m

Obstakel sensorisch bereik: 1,5-30 m (varieert afhankelijk van het materiaal, de positie, de vorm en andere eigenschappen van het obstakel)

Werk omstandigheden: De relatieve hoogte van het vliegtuig is groter dan 1,5 m en de vliegsnelheid is minder dan 7 m/s.

Veiligheidsafstand: 2,5 m

Obstakel vermijden richting: Vooruit en achteruit obstakel vermijden volgens vliegrichtingen

Beschermingsclassificatie: IP67

Sproeisysteem

VLOEISTOFTANK

Volume: 10 L

Standaard operationele nuttige lading: 10 kg

Maximale batterijgrootte: 151×195×70 mm

MONDSTUK

Model: XR11001VS (0,379 l/min）

Raden Model: TX-VK8 (0.525L/min）

Hoeveelheid: 4

Druppelgrootte (XR11001VS): 130 - 250 m (afhankelijk van werkomgeving en spuitsnelheid)

Afstandsbediening

Model: GL300N

Werk frequentie: 2.400 - 2.483 GHz (Europa, Japan, Zuid-Korea); 5.725 - 5.850 GHz (China, VS)

Maximaal zendbereik: NCC/FCC: 5 km; Zeehondencrèche/CE/MIC/KCC: 3 km

EIRP: 2,4 GHz: CE/MIC/KCC:

Batterij afstandsbediening: Externe batterij 4920mAh, 2s LiPo, ingebouwde batterij 320mAh, 2s LiPo

Uitgangsvermogen: 16W

Bedrijfstemperatuurbereik: -10 tot 40°C

Opslagtemperatuurbereik: Bij opslag 3 maanden: 22 tot 28°C

Oplaadtemperatuurbereik: 5 tot 40°C

Oplaadhub voor afstandsbediening

Model: WCH2

Uitgangsspanning: 8,7V

Maximale uitgangsstroom: 6A

MG intelligente batterijlader

Nominale ingangsspanning: 100-240 V

Maximale ingangsstroom: 15A

Aantal beschikbare batterijen voor gelijktijdig opladen: 2

Oplaadmodus: CC CV

Nominale uitgangsspanning: 50,4 V

Totaal uitgangsvermogen: 2400 W
