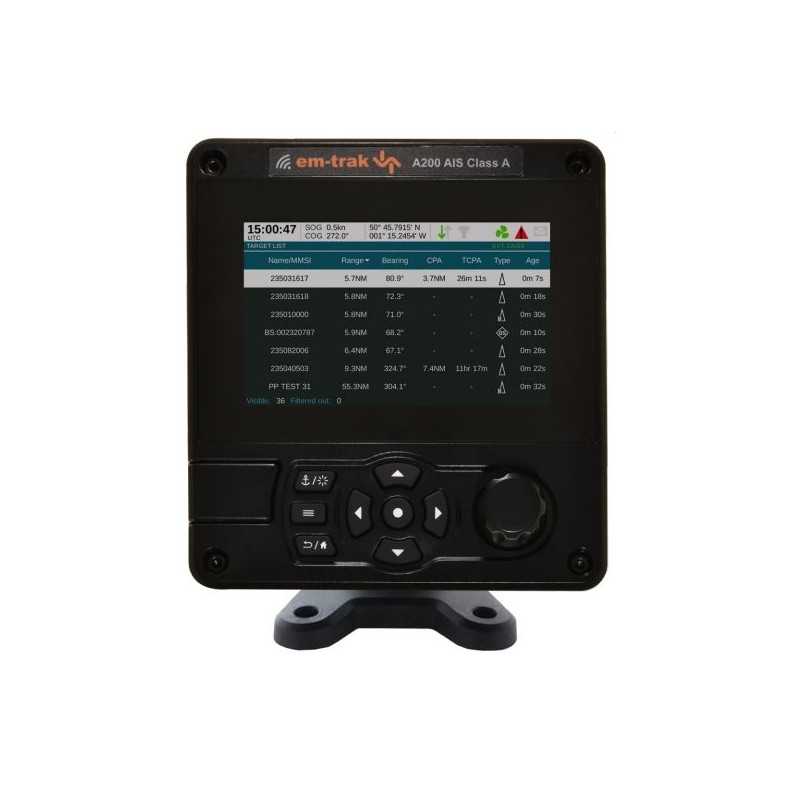

em-trak A200 A klasės AIS siųstuvas-imtuvas

A200 yra SOLAS ir vidaus vandenų kelių sertifikuotas AIS A klasės siųstuvas-imtuvas, atitinkantis visus nacionalinius ir tarptautinius (IMO) komercinių laivų reglamentus.

Kaip vieną integruotą įrenginį su didelės raiškos spalvotu ekranu ir IPx6 bei IPx7 oro ir hidroizoliacija, A200 lengva konfigūruoti, įdiegti, valdyti ir prijungti prie visų tilto sistemų. A200 apima daugybę patobulintų funkcijų, įskaitant kraujagyslių ekrano filtrus, spalvotus ENC, MOB ir SART įspėjimus.

FUNKCIJOS

• IMO SOLAS sertifikuota AIS klasė A
• ES vidaus vandenų kelių sertifikatas yra tvirtas ir nepralaidus ekstremalioms aplinkoms – vandeniui (IPx6, IPx7), drėgmei, smūgiams, vibracijai ir temperatūrai
• Aukštos kokybės naujausios kartos GPS
• Tinkamas vidinis arba nuolatinis išorinis montavimas
• Tvirtas ergonomiškas mygtukų ir sukamųjų rankenėlių vartotojo sąsajos su konfigūruojamomis kelių kalbų meniu parinktimis
• Integruotas didelės raiškos spalvotas ekranas su naktiniu režimu
• ENC diagrama (C-Map) su konfigūruojama AIS taikinio perdanga
• Tylusis režimas – AIS siuntimas sustabdomas, visi AIS pranešimai ir toliau priimami
• Integruotas WiFi
• Pilotinio kištuko kabelio ir jungiamosios dėžutės priedų parinktys

FIZINĖ IR APLINKOS SPECIFIKACIJA

Dydis (A x P x G) 152 x 165 x 95 mm

Svoris 1,1kg

Darbinė temperatūra -25°C iki +55°C

Laikymo temperatūra -25°C iki +70°C

Apsauga nuo patekimo IPx6 ir IPx7

ELEKTROS SPECIFIKACIJA

Maitinimo įtampa 12V arba 24V DC

Maitinimo įtampos diapazonas 9,6V - 31,2V DC

Vidutinė srovė (esant 12V) 520mA

Didžiausia srovė 6A

Vidutinis energijos suvartojimas (esant 12V) 6,2W

Galvaninė izoliacija NMEA 0183, NMEA 2000, maitinimo šaltinis, VHF antenos prievadas

JUNGTYS

VHF antena SO-239

GNSS TNC

Galios 2 krypčių apskritas daugiapolis

NMEA 0183 / tylus režimas / mėlynas ženklas 14 krypčių apskritas daugiapolis

NMEA 0183 / aliarmo relė 18 krypčių apskritas daugiapolis

NMEA 2000 5 krypčių Micro-C jungtis

DUOMENŲ SĄSAJOS

NMEA 0183 3 x įvesties prievadai

3 x dvikrypčiai prievadai

NMEA 2000 NMEA 2000 leidimas 3.101, LEN=1

Palaikomas WiFi IEEE 802.11 (a/b/g), kliento režimas ir prieigos taško režimas. (5 jungtys prieigos taško režimu)

STANDARTŲ ATITIKTIS

AIS standartai IEC 61993-2 Red. 3

Gaminių saugos standartai EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Aplinkosaugos standartai IEC 60945 Red. 4

Nuosekliųjų duomenų sąsajos standartai IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 3.101 leidimas

GNSS veikimo standartai IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Sistemos palaiko GPS, GLONASS, BeiDou, Galileo (du bet kokio derinio, trys įskaitant GPS, Galileo)

72 kanalai

Vidinė/išorinė antena Tik išorinė

Laikas pirmą kartą pataisyti nuo šalto užvedimo 26 s

VHF SVANTIS

VDL prieigos schema SOTDMA

Darbinis dažnis 156,025MHz - 162,025MHz

Kanalo pralaidumas 25kHz

Imtuvai/siųstuvai 3 x imtuvai, 1 x siųstuvas

AIS imtuvo jautrumas (20% PER) -111dBm

AIS siųstuvo galia 12W (+41dBm)

VARTOTOJO SĄSAJA

Ekranas 5 colių 800 x 480 spalvotas LCD

Mygtukai Sukamasis kodavimo įrenginys pasirinkimui ir įvedimui, 4 meniu klavišai ir 4 krypties klavišai

SD kortelės sąsaja Micro SD kortelės sąsaja registravimui ir diagramų kortelėms (nepasiekiama iš em-trak)

GNSS ANTENA

Dydis 85x70mm

Svoris 470g

Apsauga nuo patekimo IPx6 ir IPx7

Reikalingas 1 colio 14 TPI stulpelio tvirtinimas

GNSS sistemos palaiko GPS, GLONASS, Galileo, BeiDou

DĖŽĖJE

• AIS siųstuvas-imtuvas
• Maitinimo kabelis
• Montavimo kronšteinas ir tvirtinimo komplektas
• 14 krypčių duomenų kabelis
• 18 krypčių duomenų kabelis
• Produkto vadovas ir
• GPS antena
• dokumentų paketas
