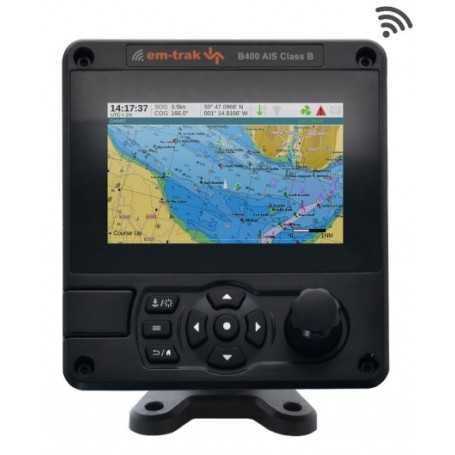

em-trak B400 B klasės 5W AIS siųstuvas
B400 yra autonominis, visiškai integruotas B klasės 5W siųstuvas-imtuvas. Dalies numeris 427-0003
1595 $ Netto (non-EU countries)
Karolis Łosas
Produkto vadybininkas
/
+48603969934
+48507526097
[email protected]
Aprašymas
Pristatome B400 – didelio galingumo prioritetinio perdavimo AIS B klasės siųstuvą-imtuvą, kuris užtikrina didžiausią patikimumą, didesnį diapazoną ir pažangų našumą judriausiuose vandenyse ir atvirame vandenyne.
Sukurtas rimtiems buriuotojams ir komerciniams tikslams, B400 yra savarankiškas, visiškai integruotas „plug and play“ įrenginys. Tinka montuoti viduje arba išorėje, jis buvo sertifikuotas atsparus oro sąlygoms ir vandeniui bei turi integruotą spalvotą ekraną, kad nereikėtų papildomų ekranų. Lengvai montuojamas ir naudojamas, B400 gali būti integruotas su visomis įprastomis tiltų sistemomis, taip pat siūlo visą pažangių AIS funkcijų spektrą, įskaitant įspėjimus, taikinių filtrus, laivo informacijos sąrašus, oro naujinimus realiuoju laiku ir dar daugiau.
FUNKCIJOS
- Sertifikuota didelės galios B klasės AIS (5 W SOTDMA)
- Aukštos kokybės naujausios kartos GPS
- Tvirtas ir nepralaidus ekstremalioms aplinkoms – vandeniui (IPx6, IPx7), drėgmei, smūgiams, vibracijai, temperatūrai
- Tinkamas vidinis arba nuolatinis išorinis montavimas
- Tvirtas ergonomiškas mygtukų ir sukamųjų rankenėlių vartotojo sąsajos su konfigūruojamomis kelių kalbų meniu parinktimis
- Integruotas didelės raiškos spalvotas ekranas su naktiniu režimu
- ENC diagrama (C-MAP) su konfigūruojama AIS taikinio perdanga
- Kelios funkcijos – susidūrimas, CPA, MOB, SAR, laivų sąrašai, teksto pranešimai, orai, aktyvus stebėjimas, tylus režimas ir daug daugiau
- Profesionalus tiesioginis AIS AtoN informacijos ekranas
- „Plug & play“ ryšys – integruotas „WiFi“, NMEA 0183 ir NMEA 2000
- Patobulintas RF ekranas, apsaugantis nuo elektromagnetinių trukdžių
- Integruota apsauga nuo viršįtampių
FIZINĖ IR APLINKOS SPECIFIKACIJA
Dydis (A x P x G) 152 x 165 x 95 mm
Svoris 1,1kg
Darbinė temperatūra -25°C iki +55°C
Laikymo temperatūra -25°C iki +70°C
Apsauga nuo patekimo IPx6 ir IPx7
ELEKTROS SPECIFIKACIJA
Maitinimo įtampa 12V arba 24V DC
Maitinimo įtampos diapazonas 9,6V - 31,2V DC
Vidutinė srovė (esant 12V) 480mA
Didžiausia srovė 4A
Vidutinis energijos suvartojimas (esant 12V) 5,8W
Galvaninė izoliacija NMEA 0183, NMEA 2000, maitinimo šaltinis, VHF antenos prievadas
JUNGTYS
VHF antena SO-239
GNSS TNC
Galios 2 krypčių apskritas daugiapolis
NMEA 0183/Tylus režimas, 14 krypčių apskritas daugiapolis
NMEA 0183 / aliarmo relė 18 krypčių apskritas daugiapolis
NMEA 2000 5 krypčių Micro-C jungtis
DUOMENŲ SĄSAJOS
NMEA 0183 3 x įvesties prievadai 3 x dvikrypčiai prievadai
NMEA 2000 NMEA 2000 leidimas 3.101, LEN=1
Palaikomas WiFi IEEE 802.11 (a/b/g), kliento režimas ir prieigos taško režimas. (5 jungtys prieigos taško režimu)
STANDARTŲ ATITIKTIS
AIS standartai IEC 62287-2 Red. 2 ITU-R M.1371.5
Gaminių saugos standartai EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Aplinkosaugos standartai IEC 60945 Red. 4
Nuosekliųjų duomenų sąsajos standartai IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0
NMEA 2000 NMEA 2000 3.101 leidimas
GNSS veikimo standartai IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0
GNSS
Sistemos palaiko GPS, GLONASS, BeiDou, Galileo (du bet kokio derinio, trys įskaitant GPS, Galileo)
72 kanalai
Vidinė/išorinė antena Tik išorinė
Laikas pirmą kartą pataisyti nuo šalto užvedimo 26 s
VHF SVANTIS
VDL prieigos schema SOTDMA
Darbinis dažnis 156,025MHz - 162,025MHz
Kanalo pralaidumas 25kHz
Imtuvai/siųstuvai 3 x imtuvai, 1 x siųstuvas
AIS imtuvo jautrumas (20% PER) -111dBm
AIS siųstuvo galia 5W (+37dBm)
VARTOTOJO SĄSAJA
Ekranai 5 colių 800 x 480 visų spalvų LCD
Mygtukai Sukamasis kodavimo įrenginys pasirinkimui ir įvedimui, 4 meniu klavišai ir 4 krypties klavišai
SD kortelės sąsaja Micro SD kortelės sąsaja registravimui ir diagramų kortelėms (nepasiekiama iš em-trak)
GNSS ANTENA
Dydis 85x70mm
Svoris 470g
Apsauga nuo patekimo IPx6 ir IPx7
Reikalingas 1 colio 14 TPI stulpelio tvirtinimas
GNSS sistemos palaiko GPS, GLONASS, Galileo, BeiDou
