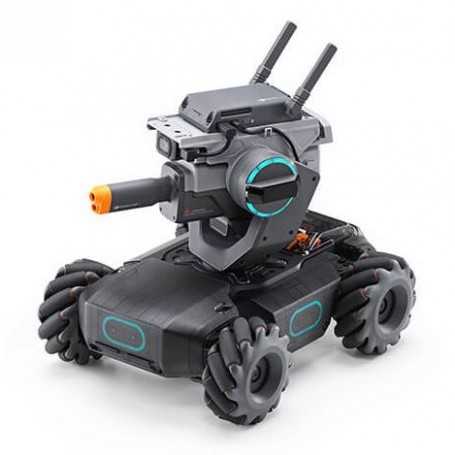

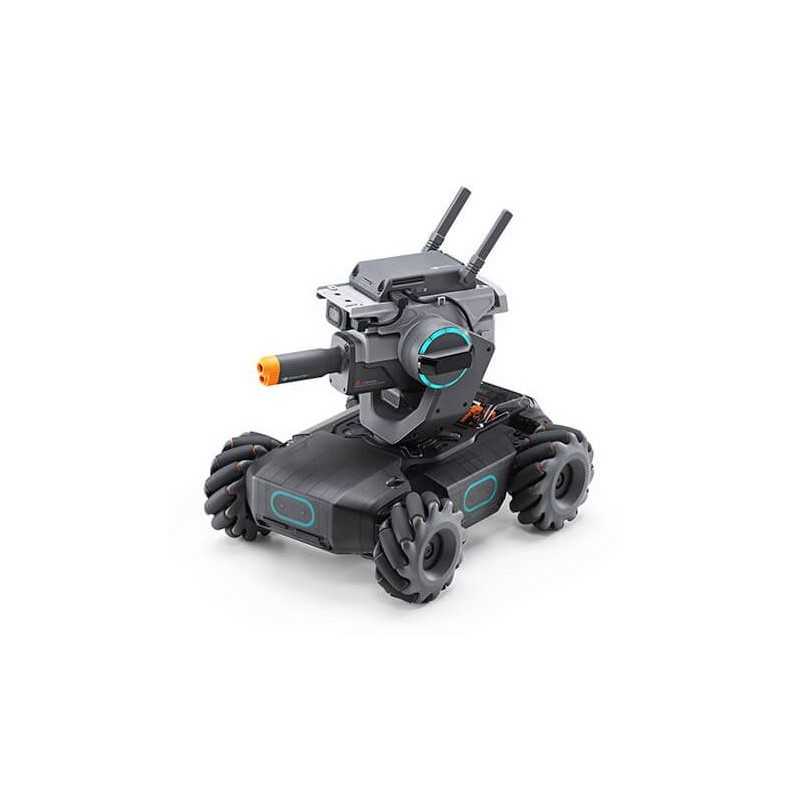

Robô educacional DJI RoboMaster S1

Inspirado por DJICompetição anual de robótica RoboMaster, o S1 oferece aos usuários uma compreensão profunda de ciência, matemática, física, programação e muito mais por meio de modos de jogo cativantes e recursos inteligentes.

• 46 Componentes Programáveis
• 6 módulos de IA programáveis
• FPV HD de baixa latência
• Codificação Scratch e Python
• Movimento Omnidirecional 4WD
• Armadura de Detecção Inteligente
• Vários modos de batalha emocionantes
• Aprendizado prático inovador

Projetado para vencer

O design do S1 é um exemplo notável de eficiência da máquina. Com configurações poderosas, o S1 permite que você crie, conquiste e ultrapasse seus limites até onde estiver pronto para ir.

Controlador Inteligente

Usando uma CPU poderosa, o Controlador Inteligente pode suportar simultaneamente funções como transmissão de imagem de alta definição de baixa latência, computação de IA e desenvolvimento de programação. Ele também coordena a transmissão perfeitamente para executar sinais de comando.

Lançador

O S1 Blaster usa luzes LED para delinear as trajetórias de lançamento para seus grânulos de gel e feixes infravermelhos. Efeitos sonoros vívidos e ação de recuo aumentam a experiência para uma simulação de batalha imersiva. Para maior segurança, o Blaster usa projéteis de contas de gel não tóxicos e ainda apresenta limitações na taxa e ângulo de lançamento.

Gimbal motorizado de 2 eixos

A faixa de rotação de guinada/inclinação do gimbal é de 540° × 65°, oferecendo um amplo campo de visão para a câmera FPV. O motor sem escova de acionamento direto integrado funciona em conjunto com a IMU e algoritmos avançados para permitir movimentos do cardan com precisão de controle de vibração dentro de ± 0,02°, proporcionando transmissão de imagem suave e uma experiência de controle de precisão.

Rodas Mecanum

O S1 vem com quatro rodas Mecanum, cada uma com 12 roletes que permitem movimento omnidirecional e controle de precisão. A suspensão dos eixos dianteiros permite maior versatilidade durante a operação.

Motor de alto desempenho

O S1 vem com um motor M3508I personalizado que possui um FOC ESC integrado com um torque de saída de até 250 mN•m. Sensores lineares de efeito Hall com algoritmos avançados permitem controle de malha fechada para maior precisão. Mecanismos de segurança adicionais proporcionam excelente estabilidade.

Armadura de Detecção Inteligente

Seis painéis de blindagem inteligentes cobrem o S1 para detectar colisões de grânulos de gel ou raios infravermelhos. O sistema de arbitragem pode analisar e comunicar dados de acertos, incorporando-os ao jogo em tempo real.

Aprender fazendo

O RoboMaster S1 conecta o mundo digital com o real, dando vida a teorias abstratas por meio de operações práticas. O S1 suporta as linguagens de programação Scratch e Python, permitindo que os usuários experimentem matemática, física e tecnologia de IA de maneira inovadora e inspiradora.

Programação Scratch e Python

O S1 suporta as linguagens de programação Scratch e Python. Isso permite que você leve suas habilidades para o próximo nível, seja você iniciante na codificação ou já esteja a caminho de se tornar um especialista.

Rascunho 3.0

Linguagem de programação visual clássica usada em escolas primárias e secundárias em todo o mundo.

Pitão

Amplamente utilizado no campo da inteligência artificial.

Blocos de programação poderosos permitem que você explore uma série de novas funções com seu S1. Por exemplo, os novos blocos Scratch para seguir a linha permitem que o S1 faça curvas em cruzamentos em T e estradas de interseção. Além disso, com as novas interfaces Scratch e Python para o módulo de alto-falante, você pode adicionar notas musicais à ação ou até mesmo escrever uma música para o seu S1 tocar.

Aprendizado prático inovador

Caminho para a maestria

Road to Mastery oferece cursos baseados em projetos que melhorarão a compreensão dos usuários sobre linguagens de programação. De aplicativos de robótica à tecnologia de IA, com diferentes projetos para iniciantes e especialistas

RoboAcademy

A RoboAcademy oferece um currículo de vídeos e guias de programação. Vídeos aprofundados apresentam a robótica de maneira simples, mas profunda, dando aos usuários conhecimento científico perspicaz e relevante. Os guias de programação oferecem explicações detalhadas de vários módulos, tornando mais fácil para os usuários aproveitarem a diversão da programação.

Infinitas possibilidades

Até 46 componentes personalizáveis oferecem espaço ilimitado para inovação, permitindo que você cresça e aprenda de uma maneira empolgante que expande os recursos do seu S1 e de você mesmo. Seis portas PWM e uma porta SBus suportam acessórios personalizados, garantindo mais opções.

Experimente a tecnologia de IA

A tecnologia AI permite que o S1 reconheça gestos, sons e até mesmo outros robôs S1. Brincar com o RoboMaster S1 abre as portas para o aprendizado de IA, oferecendo uma introdução prática às tecnologias de amanhã.

Comece com a condução automática

Ao utilizar marcadores de visão para criar "semáforos" e outros obstáculos, os usuários podem escrever seus próprios programas que permitem que o S1 dirija automaticamente e execute tarefas complexas. Explore os princípios matemáticos envolvendo controle robótico e mecânica de movimento por meio dos seis módulos de inteligência artificial programáveis do S1. Obtenha uma compreensão aprofundada da IA à medida que desenvolve essas habilidades e muito mais.

Competição RoboMaster Robotics

O S1 foi inspirado por DJIDa competição anual de robótica RoboMaster. Desde que foi fundada em 2015, mais de 20.000 alunos de mais de 400 escolas participaram desta emocionante competição que testa habilidades de inteligência, engenharia e resolução de problemas.

O mundo é sua arena

Construa sua própria arena de competição em qualquer lugar, a qualquer hora e desfrute de uma variedade de modos de jogo com uma experiência imersiva de FPV diferente de qualquer outra. Você pode até gravar e compartilhar toda a ação com o toque de um botão.

Veja a ação

Desfrute de uma experiência de condução única e envolvente com a emocionante perspectiva FPV do S1.

Corrida

Competir contra adversários em sua própria pista personalizada. Desbloqueie habilidades especiais, como velocidade extrema, reconhecendo marcadores de visão específicos ou use armas como tontura contra os concorrentes para ganhar vantagem e vencer a corrida.

Livre para todos

Só pode haver um vencedor nesta competição de inteligência e velocidade. Use habilidades personalizadas para obter vantagem e derrotar oponentes neste emocionante combate corpo a corpo que utiliza o sistema de arbitragem exclusivo do S1 e a armadura de detecção inteligente.

Conquista

Construa sua própria arena de competição e divida os jogadores em duas equipes. Configure as fortalezas de sua equipe, e a primeira equipe a ocupar todas as fortalezas adversárias vence.

Desenvolva habilidades personalizadas

Em qualquer competição, a sabedoria é tão importante quanto o poder. O S1 permite que os usuários apliquem seus conhecimentos em sala de aula para compilar codificação personalizada, desbloqueando funções exclusivas que surpreenderão os espectadores e derrotarão os concorrentes. Com seu novo conceito de educação, o S1 ajuda os usuários a abraçar a alegria de aprender de maneiras novas e empolgantes.

Interfone

O novo recurso Intercom permite que você desfrute de interações de voz com amigos próximos. Você também pode pré-gravar arquivos de áudio no aplicativo RoboMaster em seu dispositivo móvel e reproduzi-los no S1, desbloqueando uma série de novas possibilidades interessantes.

Aplicativo RoboMaster

Com o aplicativo RoboMaster dedicado, são suportadas interações multiplataforma e vários métodos de operação para o S1, juntamente com recursos educacionais ricos e vários modos de competição.

Uso multiplataforma

Funções e modos de jogo estão atualmente disponíveis no iOS, Android e Windows. O aplicativo RoboMaster ainda permite que usuários com sistemas diferentes joguem juntos ao mesmo tempo.

Vários métodos de operação

O S1 pode ser operado usando um computador ou um dispositivo móvel através da tela sensível ao toque, giroscópio e gamepad.

Programação e compartilhamento flexíveis

Escreva programas facilmente e aplique-os ou compartilhe com amigos instantaneamente usando o aplicativo RoboMaster.

MasterBoard

O MasterBoard exibe informações úteis, como tempo de condução e quilometragem, codificação, tempo de programação, número de lições concluídas em “Road to Mastery”, pontuações mais altas para prática de tiro ao alvo e muito mais. Isso permite que você marque todos os marcos ao longo do seu caminho de aprendizado e até compare suas estatísticas e classificações com outros usuários do S1 em todo o mundo.

Na caixa

Armadura Frontal do Chassi × 1

Placa de montagem da roda Mecanum × 1

Anel Amortecimento da Roda Mecanum × 4

Rolo de Roda Mecanum × 48

Graxa × 1

Controlador de movimento × 1

Grânulos de Gel Engarrafado × 1

Punho da chave de fenda × 1

Motor sem escova M3508I e ESC × 4

Placa de montagem do motor × 4

Caixa de Parafuso × 1

Óculos de Segurança × 1

Tampa do eixo dianteiro em forma de X × 1

Retentor de Cabo 1

Carregador de bateria inteligente × 1

Bateria Inteligente × 1

Cabo de alimentação CA × 1

Hub interno com rosca esquerda × 2

Hub externo com rosca esquerda × 2

Hub interno com rosca direita × 2

Hub externo com rosca direita × 2

Suporte do anel de amortecimento × 4

Cobertura da Cabine do Chassi × 1

Fita adesiva × 1

Marcador de visão × 7

Tampa do chassi × 1

Quadro do meio do chassi × 1

Controlador Inteligente × 1

Cobertura do Eixo Dianteiro × 1

Base do módulo do eixo dianteiro × 1

Cardan × 1

Câmera × 1

Lançador × 1

Recipiente de Grânulos de Gel × 1

Alto-falante × 1

Detector de Acertos × 4

Cabo da câmera × 1

Cabos de dados (35 cm) × 1

Cabos de dados (23 cm) × 2

Cabos de dados (12 cm) × 4

Armadura Traseira do Chassi × 1

Armadura Esquerda do Chassi × 1

Armadura direita do chassi × 1

Especificações

RoboMaster S1

Câmera

FOV 120°

Resolução máxima de fotos estáticas 2560×1440

Resolução máxima de vídeo FHD: 1080/30fps, HD: 720/30fps

Taxa de bits máxima de vídeo 16 Mbps

Formato de foto JPEG

Formato de vídeo MP4

Sensor CMOS 1/4″; Pixels efetivos: 5 MP

Faixa de temperatura operacional -10 a 40 °C (14 a 104 °F)

Unidades de infravermelho estreito

Alcance efetivo 6 m (em condições de iluminação interna)

Área efetiva varia de 10° a 40°, a área efetiva diminui à medida que a distância do alvo aumenta.

Unidades de infravermelho largo

Alcance efetivo 3 m (em condições de iluminação interna)

Largura efetiva 360° (em condições de iluminação interna)

Detector de Acertos

Requisitos de Detecção Para que o Detector de Acertos seja ativado, as seguintes condições devem ser atendidas: Diâmetro do cordão de gel ≥ 6 mm, velocidade de lançamento ≥ 20 m/s, e o ângulo entre a direção de acerto e o plano do detector de acerto não é menor que 45°.

Frequência máxima de detecção 15 Hz

S1

Peso Aprox. 3,3kg

Dimensões 320×240×270 mm (comprimento × largura × altura)

Faixa de velocidade do chassi 0-3,5 m/s (para frente), 0-2,5 m/s (para trás), 0-2,8 m/s (para os lados)

Velocidade Rotacional Máxima do Chassi 600°/s

Motor sem escova M3508I

Velocidade Rotacional Máxima 1000 rpm

Torque Máximo 0,25N·m

Potência máxima de saída 19 W

Faixa de temperatura operacional -10 a 40 °C (14 a 104 °F)

Motorista FOC

Método de controle Controle de velocidade em malha fechada

Proteção Proteção contra sobretensão, proteção contra sobretemperatura, partida suave, proteção contra curto-circuito, detecção de anomalia de chip e sensor

Lançador

Frequência de lançamento controlável 1-8/s

Frequência máxima de lançamento 10/s

Velocidade inicial de lançamento Aprox. 26 m/s

Carga Média Aprox. 430

Gimbal

Inclinação da faixa controlável: -20° a +35°, guinada: ±250°

Inclinação da faixa mecânica: -24° a +41°, guinada: ±270°

Velocidade Rotacional Máxima 540°/s

Precisão de controle de vibração (na superfície plana e com o Blaster inativo) ±0,02°

Controlador Inteligente

Latência Conexão via Wi-Fi: 80-100ms, Conexão via Roteador: 100-120ms (desobstruída, livre de interferências)

Qualidade de exibição ao vivo 720p/30fps

Taxa de bits máxima de visualização ao vivo 6 Mbps

Frequência de operação 2,4 GHz, 5,1 GHz, 5,8 GHz

Modo de operação Conexão via Wi-Fi, Conexão via roteador

Distância máxima de transmissão [4] Conexão via Wi-Fi: FCC, 2,4 GHz 140 m，5,8 GHz 90 m, CE, 2,4 GHz 130 m，5,8 GHz 70 m, SRRC, 2,4 GHz 130 m，5,8 GHz 90 m, MIC, 2,4 GHz 130 m; Conexão via roteador: FCC, 2,4 GHz 190 m，5,8 GHz 300 m, CE, 2,4 GHz 180 m，5,8 GHz 70 m, SRRC, 2,4 GHz 180 m，5,8 GHz 300 m, MIC, 2,4 GHz 180 m

Potência de transmissão (EIRP) 2,400-2,4835 GHz FCC: ≤30 dBm, SRRC: ≤20 dBm, CE: ≤19 dBm, MIC: ≤20 dBm; 5.150-5.250 GHz FCC: ≤30 dBm, SRRC: ≤23 dBm, CE: ≤20 dBm, MIC: ≤23 dBm; 5.725-5.850 GHz FCC: ≤30dBm, SRRC: ≤30dBm, CE: ≤14 dBm

Padrão de transmissão IEEE802.11a/b/g/n

Bateria Inteligente

Capacidade 2400mAh

Tensão de carga nominal 10,8 V

Tensão máxima de carregamento 12,6 V

Tipo de bateria LiPo 3S

Energia 25,92 Wh

Peso 169 g

Faixa de temperatura operacional -10 a 40 °C (14 a 104 °F)

Faixa de temperatura de carregamento de 5 a 40 °C (41 a 104 °F)

Potência máxima de carregamento 29 W

Vida útil da bateria em uso 35 minutos (medido a uma velocidade constante de 2 m/s em uma superfície plana)

Vida útil da bateria em espera Aprox. 100 minutos

Carregador

Entrada 100-240 V, 50-60Hz, 1A

Porta de saída: 12,6 V = 0,8 A ou 12,6 V = 2,2 A

Voltagem 12,6 V

Tensão Nominal 28 W

Grânulo de Gel

Diâmetro 5,9-6,8 mm

Peso 0,12-0,17 g

Aplicativo

App RoboMaster

iOS iOS 10.0.2 ou posterior

Android Android 5.0 ou posterior

Roteador

Roteadores Recomendados TP-Link TL-WDR8600; TP-Link TL-WDR5640 (China), TP-Link Archer C7; NETGEAR X6S (Internacional)

Solução recomendada de fonte de alimentação externa para roteadores Laptop Power Bank (corresponde à potência de entrada do roteador)

cartão microSD

Cartões SD Suportados Suporta cartões microSD com capacidade de até 64 GB
