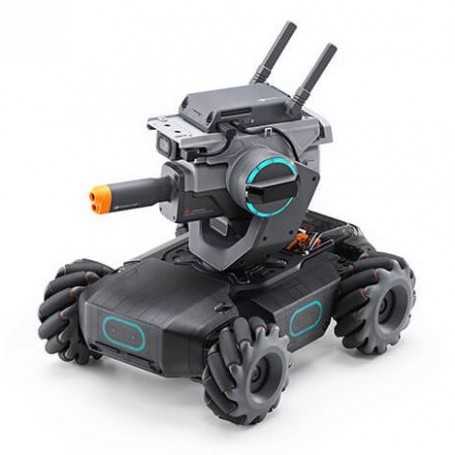

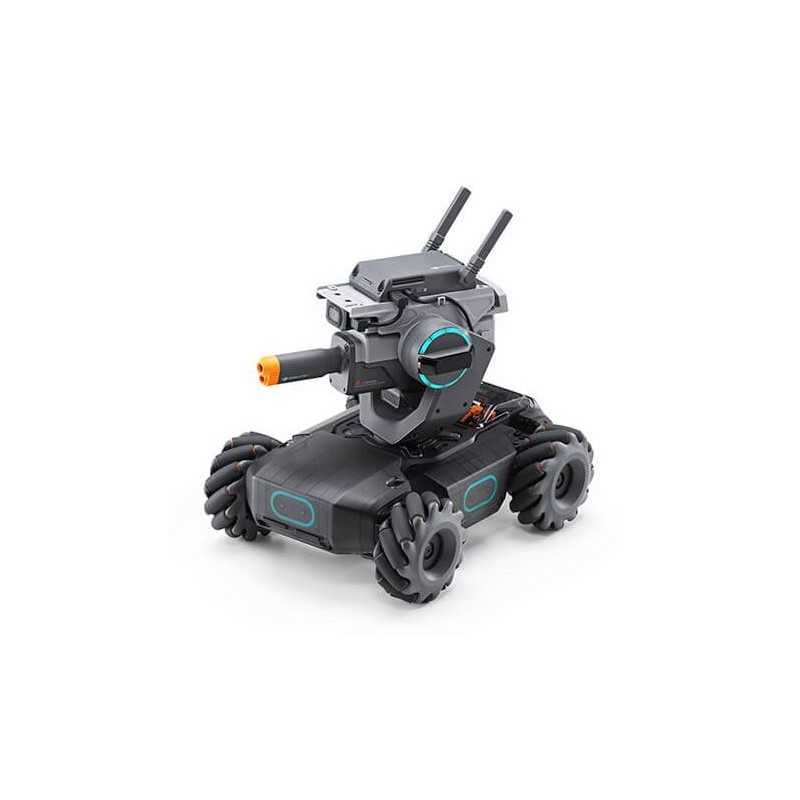

Robot educativo DJI RoboMaster S1

Inspirado por DJILa competencia anual de robótica RoboMaster de S1 brinda a los usuarios una comprensión profunda de la ciencia, las matemáticas, la física, la programación y más a través de modos de juego cautivadores y funciones inteligentes.

• 46 componentes programables
• 6 módulos de IA programables
• FPV HD de baja latencia
• Codificación de Scratch y Python
• Movimiento omnidireccional 4WD
• Armadura de detección inteligente
• Múltiples modos de batalla emocionantes
• Aprendizaje práctico innovador

Diseñado para ganar

El diseño de la S1 es un ejemplo sorprendente de la eficiencia de la máquina. Con potentes configuraciones, el S1 te permite crear, conquistar y superar tus límites hasta donde estés listo para ir.

Controlador inteligente

Con una potente CPU, el controlador inteligente puede admitir simultáneamente funciones como la transmisión de imágenes de alta definición y baja latencia, la informática de IA y el desarrollo de programación. También coordina la transmisión sin problemas para ejecutar señales de comando.

Blaster

El S1 Blaster usa luces LED para delinear las trayectorias de lanzamiento de sus perlas de gel y rayos infrarrojos. Los efectos de sonido vívidos y la acción de retroceso se suman a la experiencia para una simulación de batalla inmersiva. Para mayor seguridad, el Blaster utiliza proyectiles de perlas de gel no tóxicos e incluso presenta limitaciones en la velocidad y el ángulo de lanzamiento.

Cardán motorizado de 2 ejes

El rango de rotación de guiñada/cabeceo del cardán es de 540° × 65°, lo que ofrece un amplio campo de visión para la cámara FPV. El motor sin escobillas de transmisión directa incorporado funciona junto con la IMU y algoritmos avanzados para permitir movimientos de cardán con una precisión de control de vibración dentro de ± 0.02 °, brindando una transmisión de imagen fluida y una experiencia de control de precisión.

Ruedas Mecanum

El S1 viene con cuatro ruedas Mecanum, cada una con 12 rodillos que permiten un movimiento omnidireccional y un control de precisión. La suspensión de los ejes delanteros permite mayor versatilidad durante la operación.

Motor de alto rendimiento

El S1 viene con un motor M3508I personalizado que cuenta con un FOC ESC integrado con un par de salida de hasta 250 mN•m. Los sensores de efecto Hall lineal con algoritmos avanzados permiten un control de circuito cerrado para mayor precisión. Los mecanismos de seguridad adicionales brindan una estabilidad excepcional.

Armadura de detección inteligente

Seis paneles de blindaje inteligente cubren el S1 para detectar impactos de perlas de gel o rayos infrarrojos. El sistema de árbitros puede analizar y comunicar datos de aciertos, incorporándolos al juego en tiempo real.

Aprender haciendo

El RoboMaster S1 une el mundo digital con el real, dando vida a teorías abstractas a través de operaciones prácticas. El S1 es compatible con los lenguajes de programación Scratch y Python, lo que permite a los usuarios experimentar las matemáticas, la física y la tecnología de inteligencia artificial de una manera innovadora e inspiradora.

Programación Scratch y Python

El S1 es compatible con los lenguajes de programación Scratch y Python. Esto le permite llevar sus habilidades al siguiente nivel, ya sea que sea nuevo en la codificación o que ya esté en camino de convertirse en un experto.

Rasguño 3.0

Lenguaje de programación visual clásico utilizado en escuelas primarias y secundarias de todo el mundo.

Pitón

Ampliamente utilizado en el campo de la inteligencia artificial.

Los potentes bloques de programación le permiten explorar una serie de nuevas funciones con su S1. Por ejemplo, los nuevos bloques Scratch para el seguimiento de línea permiten que el S1 haga giros en cruces en T y carreteras que se cruzan. Además, con las nuevas interfaces Scratch y Python para el módulo del altavoz, puede agregar notas musicales a la acción o incluso escribir una canción para que la reproduzca su S1.

Aprendizaje práctico innovador

Camino a la maestría

Road to Mastery ofrece cursos basados en proyectos que mejorarán la comprensión de los usuarios de los lenguajes de programación. Desde aplicaciones de robótica hasta tecnología de IA, con diferentes proyectos tanto para principiantes como para expertos

Academia Robo

RoboAcademy ofrece un plan de estudios de videos y guías de programación. Los videos detallados presentan la robótica de manera simple pero profunda, brindando a los usuarios conocimientos científicos perspicaces y relevantes. Las guías de programación ofrecen explicaciones detalladas de varios módulos, lo que facilita a los usuarios disfrutar de la diversión de la programación.

Posibilidades infinitas

Hasta 46 componentes personalizables le brindan un espacio ilimitado para la innovación, lo que le permite crecer y aprender de una manera emocionante que amplía las capacidades de su S1 y de usted mismo. Seis puertos PWM y un puerto SBus admiten accesorios personalizados, lo que brinda más opciones.

Experimente la tecnología de IA

La tecnología AI permite que el S1 reconozca gestos, sonidos e incluso otros robots S1. Jugar con el RoboMaster S1 abre la puerta al aprendizaje de la IA, brindándole una introducción práctica a las tecnologías del mañana.

Primeros pasos con la conducción automática

Al utilizar Vision Markers para crear "semáforos" y otros obstáculos, los usuarios pueden escribir sus propios programas que permiten que el S1 se conduzca automáticamente y ejecute tareas complejas. Explore los principios matemáticos relacionados con el control robótico y la mecánica del movimiento a través de los seis módulos de inteligencia artificial programables del S1. Obtenga una comprensión profunda de la IA a medida que desarrolla estas habilidades y muchas más.

Concurso de robótica RoboMaster

El S1 se inspiró en DJICompetencia anual de robótica RoboMaster. Desde su fundación en 2015, más de 20 000 estudiantes de más de 400 escuelas han participado en esta emocionante competencia que pone a prueba las habilidades de ingenio, ingeniería y resolución de problemas.

El mundo es tu arena

Construya su propia arena de competencia en cualquier lugar, en cualquier momento y disfrute de una variedad de modos de juego con una experiencia FPV inmersiva como ninguna otra. Incluso puedes grabar y compartir toda la acción con solo tocar un botón.

Ver la acción

Disfruta de una experiencia de conducción única e inmersiva con la estimulante perspectiva FPV del S1.

La raza

Compite contra oponentes en tu propia pista personalizada. Desbloquea habilidades especiales como velocidad extrema reconociendo Marcadores de visión específicos, o libera armas como el mareo contra los competidores para obtener una ventaja y ganar la carrera.

Gratuita para todos

Solo puede haber un ganador en esta competencia de ingenio y velocidad. Use habilidades personalizadas para obtener una ventaja y derrotar a los oponentes en este emocionante combate cuerpo a cuerpo que utiliza el sistema de árbitro único del S1 y la armadura de detección inteligente.

Conquista

Construye tu propia arena de competencia y divide a los jugadores en dos equipos. Establece las fortalezas de tu equipo y gana el primer equipo que ocupe todas las fortalezas de sus oponentes.

Desarrollar habilidades personalizadas

En cualquier competencia, la sabiduría es tan importante como el poder. El S1 permite a los usuarios aplicar su conocimiento del aula para compilar códigos personalizados, desbloqueando funciones únicas que sorprenderán a los espectadores y derrotarán a los competidores. Con su nuevo concepto educativo, el S1 ayuda a los usuarios a abrazar el placer de aprender de formas nuevas y emocionantes.

Intercomunicador

La nueva función Intercom te permite disfrutar de interacciones de voz con amigos cercanos. También puede pregrabar archivos de audio en la aplicación RoboMaster en su dispositivo móvil y reproducirlos en el S1, desbloqueando una variedad de nuevas y emocionantes posibilidades.

Aplicación RoboMaster

Con la aplicación RoboMaster dedicada, se admiten interacciones multiplataforma y varios métodos de operación para el S1, junto con abundantes recursos educativos y varios modos de competencia.

Uso multiplataforma

Las funciones y los modos de juego están actualmente disponibles en iOS, Android y Windows. La aplicación RoboMaster incluso permite que los usuarios con diferentes sistemas jueguen juntos al mismo tiempo.

Varios métodos de operación

El S1 se puede operar usando una computadora o un dispositivo móvil a través de la pantalla táctil, el giroscopio y el gamepad.

Programación y uso compartido flexibles

Escriba programas fácilmente y aplíquelos o compártalos con amigos al instante usando la aplicación RoboMaster.

Placa maestra

El MasterBoard muestra información útil, como el tiempo de conducción y el kilometraje, la codificación, el tiempo de programación, la cantidad de lecciones completadas en "Road to Mastery", las puntuaciones más altas para Target Practice y más. Esto le permite marcar cada hito a lo largo de su camino hacia el aprendizaje e incluso comparar sus estadísticas y clasificaciones con otros usuarios de S1 en todo el mundo.

En el cuadro

Armadura delantera del chasis × 1

Placa de montaje de rueda Mecanum × 1

Anillo de amortiguación de rueda Mecanum × 4

Rodillo de rueda Mecanum × 48

Grasa × 1

Controlador de movimiento × 1

Cuentas de gel embotelladas × 1

Mango de destornillador × 1

Motor sin escobillas M3508I y ESC × 4

Placa de montaje del motor × 4

Caja de tornillos × 1

Gafas de seguridad × 1

Cubierta del eje delantero en forma de X × 1

Retenedor de cables 1

Cargador de batería inteligente × 1

Batería inteligente × 1

Cable de alimentación de CA × 1

Cubo interior roscado a la izquierda × 2

Buje exterior roscado a la izquierda × 2

Cubo interior con rosca derecha × 2

Buje exterior con rosca derecha × 2

Soporte de anillo de amortiguación × 4

Cubierta de la cabina del chasis × 1

Cinta adhesiva × 1

Marcador de visión × 7

Cubierta del chasis × 1

Marco medio del chasis × 1

Controlador inteligente × 1

Cubierta del eje delantero × 1

Base del módulo del eje delantero × 1

Cardán × 1

Cámara × 1

Lanzador × 1

Contenedor de perlas de gel × 1

Altavoz × 1

Detector de golpes × 4

Cable de cámara × 1

Cables de datos (35 cm) × 1

Cables de datos (23 cm) × 2

Cables de datos (12 cm) × 4

Armadura trasera del chasis × 1

Armadura izquierda del chasis × 1

Armadura derecha del chasis × 1

Especificaciones

RoboMaster S1

Cámara

Campo de visión 120°

Resolución máxima de foto fija 2560 × 1440

Resolución máxima de video FHD: 1080/30 fps, HD: 720/30 fps

Velocidad máxima de bits de video 16 Mbps

Formato de foto JPEG

Formato de vídeo MP4

Sensor CMOS 1/4″; Píxeles efectivos: 5 MP

Rango de temperatura de funcionamiento -10 a 40 °C (14 a 104 °F)

Unidades de infrarrojo estrecho

Alcance efectivo 6 m (en condiciones de iluminación interior)

Área efectiva Varía de 10° a 40°. El área efectiva disminuye a medida que aumenta la distancia desde el objetivo.

Unidades de infrarrojo ancho

Alcance efectivo 3 m (en condiciones de iluminación interior)

Ancho efectivo 360° (en condiciones de iluminación interior)

Detector de golpes

Requisitos de detección Para que se active el Detector de golpes, se deben cumplir las siguientes condiciones: Diámetro de la gota de gel ≥ 6 mm, velocidad de lanzamiento ≥ 20 m/s, y el ángulo entre la dirección del golpe y el plano del detector de golpes no es inferior a 45°.

Frecuencia máxima de detección 15 Hz

S1

Peso aproximado. 3,3 kg

Dimensiones 320×240×270 mm (largo × ancho × alto)

Rango de velocidad del chasis 0-3,5 m/s (hacia adelante), 0-2,5 m/s (hacia atrás), 0-2,8 m/s (hacia los lados)

Velocidad máxima de rotación del chasis 600°/s

Motor sin escobillas M3508I

Velocidad máxima de rotación 1000 rpm

Par máximo 0,25 N·m

Potencia máxima de salida 19 W

Rango de temperatura de funcionamiento -10 a 40 °C (14 a 104 °F)

Controlador FOC

Método de control Control de velocidad de circuito cerrado

Protección Protección contra sobretensión, Protección contra sobretemperatura, Arranque suave, Protección contra cortocircuito, Detección de anomalías en sensores y chips

Blaster

Frecuencia de lanzamiento controlable 1-8/s

Frecuencia máxima de lanzamiento 10/s

Velocidad de lanzamiento inicial Aprox. 26 m/s

Carga media aprox. 430

Cardán

Paso de rango controlable: -20° a +35°, Guiñada: ±250°

Rango mecánico Paso: -24° a +41°, Guiñada: ±270°

Velocidad máxima de rotación 540°/s

Precisión del control de vibraciones (en la superficie plana y con el Blaster inactivo) ±0,02°

Controlador inteligente

Latencia Conexión vía Wi-Fi: 80-100ms, Conexión vía Router: 100-120ms (sin obstrucciones, libre de interferencias)

Calidad de visualización en vivo 720p/30fps

Velocidad máxima de bits de vista en vivo 6 Mbps

Frecuencia de funcionamiento 2,4 GHz, 5,1 GHz, 5,8 GHz

Modo de funcionamiento Conexión a través de Wi-Fi, Conexión a través de enrutador

Distancia máxima de transmisión [4] Conexión a través de Wi-Fi: FCC, 2,4 GHz 140 m, 5,8 GHz 90 m, CE, 2,4 GHz 130 m, 5,8 GHz 70 m, SRRC, 2,4 GHz 130 m, 5,8 GHz 90 m, MIC, 2,4 GHz 130 m; Conexión mediante enrutador: FCC, 2,4 GHz 190 m, 5,8 GHz 300 m, CE, 2,4 GHz 180 m, 5,8 GHz 70 m, SRRC, 2,4 GHz 180 m, 5,8 GHz 300 m, MIC, 2,4 GHz 180 m

Potencia de transmisión (EIRP) 2,400-2,4835 GHz FCC: ≤30 dBm, SRRC: ≤20 dBm, CE: ≤19 dBm, MIC: ≤20 dBm; 5,150-5,250 GHz FCC: ≤30 dBm, SRRC: ≤23 dBm, CE: ≤20 dBm, MIC: ≤23 dBm; 5,725-5,850 GHz FCC: ≤30dBm, SRRC: ≤30dBm, CE: ≤14 dBm

Estándar de transmisión IEEE802.11a/b/g/n

Batería inteligente

Capacidad 2400 mAh

Voltaje de carga nominal 10,8 V

Voltaje máximo de carga 12,6 V

Tipo de batería LiPo 3S

Energía 25,92 Wh

Peso 169g

Rango de temperatura de funcionamiento -10 a 40 °C (14 a 104 °F)

Rango de temperatura de carga 5 a 40 °C (41 a 104 °F)

Potencia máxima de carga 29 W

Duración de la batería en uso 35 minutos (medido a una velocidad constante de 2 m/s sobre una superficie plana)

Duración de la batería en espera Aprox. 100 minutos

Cargador

Entrada 100-240 V, 50-60 Hz, 1 A

Puerto de salida: 12,6 V = 0,8 A o 12,6 V = 2,2 A

Voltaje 12,6 V

Tensión nominal 28 W

Cuenta de gel

Diámetro 5,9-6,8 mm

Peso 0,12-0,17g

Aplicación

Aplicación RoboMaster

iOS iOS 10.0.2 o posterior

Android Android 5.0 o posterior

Enrutador

Enrutadores recomendados TP-Link TL-WDR8600; TP-Link TL-WDR5640 (China), TP-Link Archer C7; NETGEAR X6S (internacional)

Solución de fuente de alimentación exterior recomendada para enrutadores Laptop Power Bank (coincide con la potencia de entrada del enrutador)

tarjeta micro SD

Tarjetas SD compatibles Admite tarjetas microSD con una capacidad de hasta 64 GB
