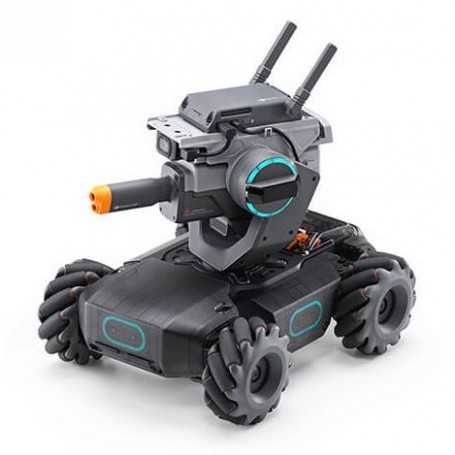

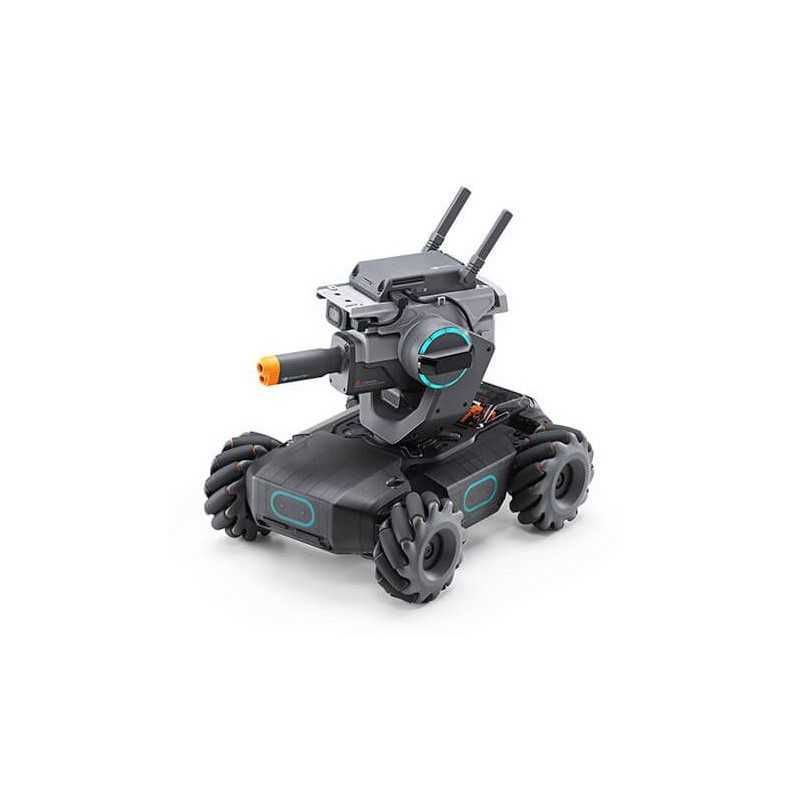

Robot educațional DJI RoboMaster S1

Inspirat de DJIConcursul anual de robotică RoboMaster, S1 oferă utilizatorilor o înțelegere aprofundată a științei, matematicii, fizicii, programarii și multe altele prin moduri de joc captivante și funcții inteligente.

• 46 Componente programabile
• 6 module AI programabile
• FPV HD cu latență scăzută
• Codare Scratch și Python
• Mișcare omnidirecțională 4WD
• Armura Intelligent Sensing
• Mai multe moduri de luptă interesante
• Învățare practică inovatoare

Conceput pentru a câștiga

Designul lui S1 este un exemplu izbitor de eficiență a mașinii. Cu configurații puternice, S1 vă permite să creați, să cuceriți și să vă depășiți limitele cât de departe sunteți gata să mergeți.

Controler inteligent

Folosind un procesor puternic, controlerul inteligent poate suporta simultan funcții precum transmisia de imagini de înaltă definiție cu latență scăzută, calculul AI și dezvoltarea de programare. De asemenea, coordonează transmisia fără probleme pentru a executa semnale de comandă.

Blaster

S1 Blaster folosește lumini LED pentru a contura traiectoriile de lansare pentru margelele sale de gel și fasciculele infraroșii. Efectele de sunet vii și acțiunea de recul se adaugă experienței pentru o simulare captivantă de luptă. Pentru un plus de siguranță, Blaster folosește proiectile cu margele de gel non-toxice și chiar are limitări privind viteza și unghiul de lansare.

Gimbal motorizat cu 2 axe

Intervalul de rotație de rotație/înclinare al cardanului este de 540° × 65°, oferind un câmp vizual extins pentru camera FPV. Motorul fără perii cu acționare directă încorporat funcționează împreună cu IMU și algoritmi avansați pentru a permite mișcările cardanului cu o precizie de control al vibrațiilor de ± 0,02°, oferind o transmisie lină a imaginii și o experiență de control de precizie.

Roțile Mecanum

S1 vine cu patru roți Mecanum, fiecare cu 12 role care permit mișcarea omnidirecțională și controlul de precizie. Suspensia axelor din față permite un plus de versatilitate în timpul funcționării.

Motor de înaltă performanță

S1 vine cu un motor personalizat M3508I care dispune de un ESC FOC integrat cu un cuplu de ieșire de până la 250 mN•m. Senzorii liniari cu efect Hall cu algoritmi avansați permit controlul în buclă închisă pentru o precizie sporită. Mecanismele suplimentare de siguranță oferă o stabilitate remarcabilă.

Armură inteligentă de detectare

Șase panouri inteligente de armură acoperă S1 pentru a detecta loviturile cu perle de gel sau cu raze infraroșii. Sistemul de arbitri poate analiza și comunica datele loviturilor, încorporându-le în joc în timp real.

Învață prin practică

RoboMaster S1 face legătura între lumea digitală și cea reală, dând viață teoriilor abstracte prin operațiuni practice. S1 acceptă limbajele de programare Scratch și Python, permițând utilizatorilor să experimenteze tehnologia matematică, fizică și AI într-un mod de ultimă oră și inspirator.

Programare Scratch și Python

S1 acceptă limbajele de programare Scratch și Python. Acest lucru vă permite să vă duceți abilitățile la nivelul următor, indiferent dacă sunteți nou în codificare sau sunteți deja pe cale să deveniți un expert.

Scratch 3.0

Limbajul de programare vizual clasic utilizat în școlile primare și gimnaziale din întreaga lume.

Piton

Folosit pe scară largă în domeniul inteligenței artificiale.

Blocurile de programare puternice vă permit să explorați o serie de funcții noi cu S1. De exemplu, noile blocuri Scratch pentru urmărirea liniilor permit lui S1 să facă viraj la intersectările în T și la intersectarea drumurilor. În plus, cu noile interfețe Scratch și Python pentru modulul difuzorului, puteți adăuga note muzicale la acțiune sau chiar puteți scrie o melodie pentru S1-ul dvs.

Învățare practică inovatoare

Drumul spre Stăpânire

Road to Mastery oferă cursuri bazate pe proiecte care vor îmbunătăți înțelegerea de către utilizatori a limbajelor de programare. De la aplicații de robotică la tehnologia AI, cu diferite proiecte atât pentru începători, cât și pentru experți

RoboAcademy

RoboAcademy oferă un curriculum de videoclipuri și ghiduri de programare. Videoclipurile aprofundate prezintă robotica în moduri simple, dar profunde, oferind utilizatorilor cunoștințe științifice pertinente și perspicace. Ghidurile de programare oferă explicații detaliate ale diferitelor module, făcând mai ușor pentru utilizatori să se bucure de distracția programării.

Posibilitati nelimitate

Până la 46 de componente personalizabile vă oferă spațiu nelimitat pentru inovație, permițându-vă să creșteți și să învățați într-un mod captivant, care extinde capacitățile S1-ului dvs. și ale dvs. Șase porturi PWM și un port SBus acceptă accesorii personalizate, oferind opțiuni suplimentare.

Experimentați tehnologia AI

Tehnologia AI îi permite lui S1 să recunoască gesturi, sunete și chiar alți roboți S1. Jocul cu RoboMaster S1 deschide poarta către învățarea AI, oferindu-vă o introducere practică în tehnologiile de mâine.

Începeți cu conducerea automată

Utilizând Vision Markers pentru a crea „semafoare” și alte obstacole, utilizatorii își pot scrie propriile programe care permit lui S1 să conducă automat și să execute sarcini complexe. Explorați principiile matematice care implică controlul robotic și mecanica mișcării prin cele șase module programabile de inteligență artificială ale S1. Obțineți o înțelegere aprofundată a AI pe măsură ce dezvoltați aceste abilități și multe altele.

Concurs de robotică RoboMaster

S1 a fost inspirat de DJICompetiția anuală de robotică RoboMaster. De la înființare în 2015, peste 20.000 de elevi din peste 400 de școli au participat la această competiție palpitantă care testează inteligența, inginerie și abilitățile de rezolvare a problemelor.

Lumea este Arena ta

Construiește-ți propria arenă de competiție oriunde, oricând și bucură-te de o varietate de moduri de joc cu o experiență FPV captivantă, fără ca oricare alta. Puteți chiar să înregistrați și să partajați toată acțiunea prin atingerea unui buton.

Vezi Acțiunea

Bucurați-vă de o experiență de condus unică și captivantă, cu perspectiva FPV emoționantă a lui S1.

Rasă

Concurează împotriva adversarilor pe propria ta pistă personalizată. Deblocați abilități speciale, cum ar fi viteza extremă, recunoașterea anumitor markeri de vedere sau dezlănțuiți arme precum amețeala împotriva concurenților pentru a câștiga un avantaj și a câștiga cursa.

Gratis pentru toti

Nu poate exista decât un singur câștigător în această competiție de inteligență și viteză. Folosiți abilitățile personalizate pentru a obține un avantaj și pentru a învinge adversarii în acest meci palpitant care utilizează sistemul unic de arbitri S1 și armura inteligentă de detectare.

Cucerire

Construiește-ți propria arenă de competiție și împarte jucătorii în două echipe. Stabilește-ți fortărețele echipei și prima echipă care ocupă toate fortărețele adversarilor câștigă.

Dezvoltați abilități personalizate

În orice competiție, înțelepciunea este la fel de importantă ca și puterea. S1 le permite utilizatorilor să-și aplice cunoștințele din clasă pentru a compila coduri personalizate, deblocând funcții unice care îi vor surprinde pe privitori și vor învinge concurenții. Cu noul său concept de educație, S1 îi ajută pe utilizatori să îmbrățișeze bucuria de a învăța în moduri noi și interesante.

Interfon

Noua funcție de interfon vă permite să vă bucurați de interacțiunile vocale cu prietenii din apropiere. De asemenea, puteți preînregistra fișiere audio în aplicația RoboMaster de pe dispozitivul dvs. mobil și le puteți reda pe S1, deblocând o serie de noi posibilități interesante.

Aplicația RoboMaster

Cu aplicația dedicată RoboMaster, sunt acceptate interacțiuni multi-platformă și diferite metode de operare pentru S1, împreună cu resurse educaționale bogate și mai multe moduri de competiție.

Utilizare pe mai multe platforme

Funcțiile și modurile de joc sunt disponibile în prezent pe iOS, Android și Windows. Aplicația RoboMaster permite chiar și utilizatorilor cu sisteme diferite să se joace împreună în același timp.

Diferite metode de operare

S1 poate fi operat folosind un computer sau un dispozitiv mobil prin intermediul ecranului tactil, al giroscopului și al gamepad-ului.

Programare și partajare flexibile

Scrieți programe cu ușurință și aplicați-le sau partajați-le prietenilor instantaneu folosind aplicația RoboMaster.

MasterBoard

MasterBoard afișează informații utile, cum ar fi timpul de conducere și kilometrajul, codificarea, timpul de programare, numărul de lecții finalizate în „Drumul către stăpânire”, cele mai mari scoruri pentru Practica țintă și multe altele. Acest lucru vă permite să marcați fiecare etapă de-a lungul drumului către învățare și chiar să vă comparați statisticile și clasamentele cu alți utilizatori S1 din întreaga lume.

In cutie

Armura frontală a șasiului × 1

Placă de montare a roții Mecanum × 1

Inel de amortizare a roții Mecanum × 4

Rolă Mecanum × 48

Unsoare × 1

Controler de mișcare × 1

Mărgele de gel îmbuteliate × 1

Mânerul șurubelniței × 1

Motor fără perii M3508I și ESC × 4

Placă de montare a motorului × 4

Cutie cu șuruburi × 1

Ochelari de protecție × 1

Capac arbore frontal în formă de X × 1

Reținerea cablului 1

Încărcător inteligent de baterie × 1

Baterie inteligentă × 1

Cablu de alimentare CA × 1

Butuc interior cu filet stânga × 2

Butuc exterior cu filet la stânga × 2

Butuc interior cu filet dreapta × 2

Butuc exterior cu filet dreapta × 2

Suport inel de amortizare × 4

Capac cabină șasiu × 1

Bandă de mascare × 1

Marcator de vedere × 7

Capac șasiu × 1

Cadru central al șasiului × 1

Controler inteligent × 1

Capac axă față × 1

Bază pentru modulul axei față × 1

Gimbal × 1

Cameră × 1

Blaster × 1

Recipient de margele de gel × 1

Difuzor × 1

Hit Detector × 4

Cablu cameră × 1

Cabluri de date (35 cm) × 1

Cabluri de date (23 cm) × 2

Cabluri de date (12 cm) × 4

Armura spate a șasiului × 1

Armura stângă a șasiului × 1

Armura dreapta șasiu × 1

Specificații

RoboMaster S1

Aparat foto

FOV 120°

Rezoluție maximă foto 2560×1440

Rezoluție video maximă FHD: 1080/30fps, HD: 720/30fps

Rată de biți video maximă 16 Mbps

Format foto JPEG

Format video MP4

Senzor CMOS 1/4″; Pixeli efectivi: 5 MP

Interval de temperatură de funcționare -10 până la 40 °C (14 până la 104 °F)

Unități înguste cu infraroșu

Raza efectivă 6 m (în condiții de iluminare interioară)

Zona efectivă variază de la 10° la 40°, zona efectivă scade pe măsură ce distanța față de țintă crește.

Unități cu infraroșu lat

Raza efectivă 3 m (în condiții de iluminare interioară)

Lățime efectivă 360° (în condiții de iluminare interioară)

Loviți Detectorul

Cerințe de detectare Pentru ca detectorul de lovire să fie activat, trebuie îndeplinite următoarele condiții: diametrul bilei de gel ≥ 6 mm, viteza de lansare ≥ 20 m/s, iar unghiul dintre direcția de lovire și planul detectorului de lovire nu este mai mic de 45°.

Frecvența maximă de detectare 15 Hz

S1

Greutate Aprox. 3,3 kg

Dimensiuni 320×240×270 mm (lungime × lățime × înălțime)

Interval de viteză a șasiului 0-3,5 m/s (înainte), 0-2,5 m/s (înapoi), 0-2,8 m/s (în lateral)

Viteza maximă de rotație a șasiului 600°/s

Motor fără perii M3508I

Viteza maxima de rotatie 1000 rpm

Cuplu maxim 0,25 N·m

Putere maximă de ieșire 19 W

Interval de temperatură de funcționare -10 până la 40 °C (14 până la 104 °F)

Sofer FOC

Metoda de control Controlul vitezei în buclă închisă

Protecție Protecție la supratensiune, Protecție la supratemperatură, Pornire progresivă, Protecție la scurtcircuit, Detectare anomalii de cip și senzor

Blaster

Frecvența de lansare controlabilă 1-8/s

Frecvența maximă de lansare 10/s

Viteza de lansare inițială Aprox. 26 m/s

Sarcina medie Aprox. 430

Gimbal

Înclinare controlabilă: de la -20° la +35°, Yaw: ±250°

Interval mecanic Înclinare: de la -24° la +41°, Yaw: ±270°

Viteza maxima de rotatie 540°/s

Precizie de control al vibrațiilor (pe suprafața plană și cu Blasterul inactiv) ±0,02°

Controler inteligent

Latență Conexiune prin Wi-Fi: 80-100 ms, Conexiune prin router: 100-120 ms (fără obstacole, fără interferențe)

Calitate Live View 720p/30fps

Rată de biți maximă Live View 6 Mbps

Frecvența de operare 2,4 GHz, 5,1 GHz, 5,8 GHz

Mod de operare Conexiune prin Wi-Fi, Conexiune prin router

Distanța maximă de transmisie [4] Conexiune prin Wi-Fi: FCC, 2,4 GHz 140 m，5,8 GHz 90 m, CE, 2,4 GHz 130 m，5,8 GHz 70 m, SRRC, 2,4 GHz 130 m，5,8 GHz 90 m, MIC, 2,4 GHz 130 m ; Conexiune prin router: FCC, 2,4 GHz 190 m，5,8 GHz 300 m, CE, 2,4 GHz 180 m，5,8 GHz 70 m, SRRC, 2,4 GHz 180 m，5,8 GHz 300 m, MIC, 2,4 GHz 180 m

Puterea de transmisie (EIRP) 2.400-2.4835 GHz FCC: ≤30 dBm, SRRC: ≤20 dBm, CE: ≤19 dBm, MIC: ≤20 dBm ; 5,150-5,250 GHz FCC: ≤30 dBm, SRRC: ≤23 dBm, CE: ≤20 dBm, MIC: ≤23 dBm ; 5,725-5,850 GHz FCC: ≤30dBm, SRRC: ≤30dBm, CE: ≤14 dBm

Standard de transmisie IEEE802.11a/b/g/n

Baterie inteligentă

Capacitate 2400 mAh

Tensiune nominală de încărcare 10,8 V

Tensiune maximă de încărcare 12,6 V

Tip baterie LiPo 3S

Energie 25,92 Wh

Greutate 169 g

Interval de temperatură de funcționare -10 până la 40 °C (14 până la 104 °F)

Interval de temperatură de încărcare 5 până la 40 °C (41 până la 104 °F)

Putere maximă de încărcare 29 W

Durata de viață a bateriei în utilizare 35 de minute (măsurată la o viteză constantă de 2 m/s pe o suprafață plană)

Durata de viață a bateriei în standby Aprox. 100 de minute

Încărcător

Intrare 100-240 V, 50-60 Hz, 1 A

Port de ieșire: 12,6 V=0,8A sau 12,6 V=2,2A

Tensiune 12,6 V

Tensiune nominală 28 W

Mărgele de gel

Diametru 5,9-6,8 mm

Greutate 0,12-0,17 g

App

Aplicația RoboMaster

iOS iOS 10.0.2 sau o versiune ulterioară

Android Android 5.0 sau o versiune ulterioară

Router

Routere recomandate TP-Link TL-WDR8600; TP-Link TL-WDR5640 (China), TP-Link Archer C7; NETGEAR X6S (internațional)

Soluție de alimentare pentru exterior recomandată pentru routere Laptop Power Bank (se potrivește cu puterea de intrare a routerului)

card microSD

Carduri SD acceptate Acceptă carduri microSD cu o capacitate de până la 64 GB
