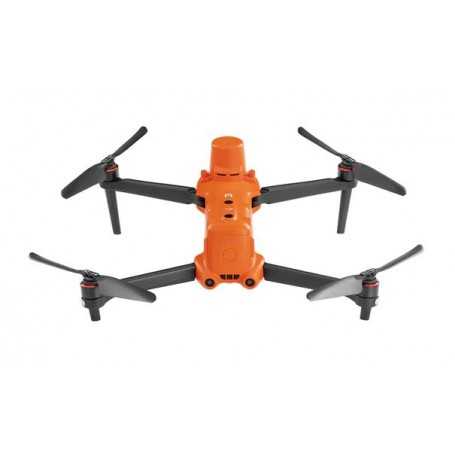

Dron Autel EVO II Dual 640T RTK V3

• Najnovejša različica 2023!
• GCP ni potreben
• Podpira vse bazne postaje, združljive z NTRIP.
• Autel Explorer za kartiranje
• Dvojni kameri: termovizijska kamera visoke ločljivosti in nov Sonyjev senzor RYYB velikosti 0,8" in 50 milijonov slikovnih pik.
• Več barvnih palet
• Autel Skylink 2.0 15KM video prenos
• Autel Smart Controller V3 7,9'' OLED zaslon
• Live Deck 2 Pretakajte kamor koli
• 38 min letenja
• 360° izogibanje oviram
• Prenosen in enostaven za letenje

Najnovejši paket Autel EVO II Pro Dual 640T RTK V3 združuje popolnoma nov modul RTK za leto 2023, ki v treh minutah zagotavlja podatke o položaju na ravni centimetrov v realnem času in podpira Kinematično naknadno obdelavo (PPK). Letalo lahko snema izvirne podatke satelitskega opazovanja, parametre osvetlitve kamere in drugo. Sistem za določanje položaja podpira bazno postajo RTK in omrežje NTRIP RTK, kar pomaga doseči natančen in stabilen zajem podatkov v kompleksnih delovnih okoljih.

Autel Explorer za kartiranje

Ustvarjanje pravokotnih ali poligonskih misij Neprekinjeno obračanje vogalov Podpira preslikavo dvojne mreže za dodatne kote

Shranjevanje profila Multi-NTRIP : Za ponovljive misije pridobivanja podatkov lahko posnamete prejšnje položaje drona za streljanje. Vsi premiki kardanov, kamere in letala bodo ponovljeni, kar bo ustvarilo popoln zapis celotne misije.

Replikacija fotografije : za ponovljive misije lahko posnamete prejšnje parametre snemanja drona. Nastavitve gimbala, kamere in gibanja bodo podvojene, kar bo omogočilo enostavno podvajanje misij.

Misije z več baterijami : Aplikacija Explorer omogoča uporabniku, da ustvari in shrani več profilov NTRIP za različne lokacije, tako da jim ni treba ročno vnašati novega načrta leta za vsako novo lokacijo.

Dvojni kameri: natančno merjenje temperature

EVO II Dual 640T RTK V3 je opremljen s toplotno slikovno kamero visoke ločljivosti in povsem novim Sonyjevim senzorjem RYYB velikosti 0,8" s 50 milijoni slikovnih pik.

Senzor toplotne slike visoke ločljivosti

Opremljen s toplotno slikovno kamero visoke ločljivosti 640x512 z lečo goriščnice 13 mm in 16-kratnim digitalnim zoomom omogoča preprosto opazovanje oddaljenih ciljev. Sistem uporablja nov algoritem za obdelavo slik, zaradi česar so podrobnosti toplotne slike jasnejše in bolj opazne kot pri konkurenci s podobno ločljivostjo in strojno opremo.

Natančno merjenje temperature

EVO II Dual 640T RTK V3 lahko natančno zazna vire toplote na razdalji 2-20 metrov. Z izkoriščanjem kompenzacijskega algoritma infrardečega merjenja temperature lahko 640T RTK uravnava temperaturna odstopanja znotraj 3 stopinj Celzija.

Povečajte za podrobnosti

16-kratna povečava za podrobnosti : EVO II Pro V3 podpira 4-kratno povečavo brez izgub in 16-kratno digitalno povečavo. Pridobite jasne informacije od daleč brez suma.

Video prenos Skylink 2.0

EVO II PRO V3 je nadgrajen z Autel povsem novo tehnologijo video prenosa skylink 2.0.

15KM HD video prenos QHD Kritične podrobnosti z videom QHD znotraj 1 km

2,4G/5,8G Manj prekinitev signala in izboljšane zmogljivosti proti motnjam.

360° izogibanje oviram

Opremljen z 19 skupinami senzorjev, vključno z 12 vizualnimi senzorji, glavna kamera, ultrazvok, IMU in drugi senzorji omogočajo izdelavo tridimenzionalnih zemljevidov in načrtovanje poti v realnem času.

Varen in čvrst

Hitra namestitev : EVO II Pro RTK V3 potrebuje 45 sekund od izstrelitve do vzleta brez napora.

27 mph največja odpornost proti vetru, 38 min najdaljši čas letenja

Brez prisilnih posodobitev : EVO II Pro RTK V3 ni treba imeti najnovejše različice strojne opreme ali aplikacije, da bi začel delovati.

Območja prepovedi letenja : EVO II Pro V3 nima območij prepovedi letenja in pilotu ne bo preprečila vzleta. (Letite varno in upoštevajte lokalne zakone in predpise.)

Autel Smart Controller V3

7,9-palčni, 2000nit visoko svetilni srček je jasno viden tudi pod neposredno sončno svetlobo. Prilagojeni sistem Android omogoča dodatno prilagodljivost z aplikacijami tretjih oseb, ocena IP43 pa zagotavlja delovanje v vseh vremenskih razmerah.

Oddaja z Live Deck 2

EVO II Pro RTK V3 podpira večportni izhod HDMI v realnem času, da izpolni zahteve za spremljanje projekcij in pretakanje v živo z Live Deck 2.

- Paket EVO II Dual 640T RTK V3 -

Letalo *1 ((baterija, propeler, pokrov kardanskega okvirja, vključena 32G SD kartica)

Daljinski upravljalnik*1

Rezervni propelerji*2 para

Rezervna baterija*2

Polnilnik baterij+napajalni kabel*1

Avto polnilec*1

Multi-polnilnik*1

RC polnilnik *1

RC polnilni kabel*1

Rezervna krmilna palica (par)*1

RC zaščitna torbica*1

RC vrvica*1

Pokrov razširjenih vrat*1

Zaščitna torbica*1

Hitri vodnik

Specifikacije Autel EVO 2 Dual 640T RTK V3

Letalo

Teža (s propelerji, baterijo in modulom RTK) 1250g±0,5g（ EVO II Dual 640T RTK V3）

Največja vzletna teža 4,41 lbs+ (1999 g)

Velikost (D*Š*V) Zloženo: 230*130*143 mm; 9,1*5,1*5,6 palcev, razloženo: 457*558*143 mm; 18*22*5,6 palcev

Medosna razdalja 397 mm

Največja delovna višina stropa 7000 m

Največja hitrost vzpona 8 m/s (smešno)

Največja hitrost spusta 4 m/s (smešno)

Največja vodoravna hitrost leta 20 m/s (smešno)

Največja razdalja leta (brez vetra) 21 km

Največja kotna hitrost 120°/s

Največji kot nagiba 33° (smešno)

Največji čas letenja 36 min

Največji čas lebdenja (brez vetra) 32 min

Delovno temperaturno območje 14 °F do 104 °F (-10 ℃ ~ 40 ℃)

Največja odpornost na veter 27 mph, 12 m/s (vzlet in pristanek)

Delovna frekvenca 902–928MHz (samo FCC), 2,400–2,4835GHz, 5,725–5,850GHz

Oddajna moč (EIRP) 900M FCC/ISED：≤31dBm, 2.4G FCC/ISED：≤32dBm SRRC/CE/MIC/RCM：≤20dBm, 5.8G FCC/ISED/SRRC/MIC：≤33dBm CE/RCM：≤14dBm

Natančnost lebdenja Ko je RTK omogočen in deluje normalno: Navpično: ±0,1 m; Vodoravno: ±0,1 m Navpično: ±0,1 m (ko vizualno pozicioniranje deluje normalno); ±0,5 m (ko GNSS deluje normalno) Vodoravno: ±0,3 m (ko vizualno določanje položaja deluje normalno); ±1,5 m (ko GNSS deluje normalno)

Kompenzacija položaja slike Položaj središča kamere glede na fazno središče antene A-RTK v zraku pod sistemom osi telesa: (-2,63, 0,31, 83,5) mm in koordinate EXIF fotografije so bile kompenzirane. Pozitivna os XYZ sistema osi telesa kaže na sprednji, desni in spodnji del letala.

Notranji pomnilnik 8 GB

SD shranjevanje maks. podpira 256 GB (UHS-3 ali razred 10)

GNSS

Enofrekvenčni visoko občutljivi GNSS GPS+BeiDou+Galileo（Azija）GPS+GLONASS+Galileo（Druga območja）

Večfrekvenčni večsistemski visoko natančni RTK GNSS Uporabljene frekvenčne točke：GPS：L1/L2；GLONASS：L1/L2；BeiDou：B1/B2；Galileo：E1/E5, čas prvega pozicioniranja:<50 s; Pozicijska natančnost: navpično 1,5 cm + 1 ppm (RMS); Vodoravno 1 cm + 1 ppm (RMS) 1 ppm pomeni, da se napaka poveča za 1 mm za vsakih 1 km, ko se letalo premakne

Gimbal

Gimbal 3-osna stabilizacija

Mehansko območje Nagib: -135° do +45°; Pan: -100° do +100°

Nastavljivo območje vrtenja Nagib: -90° do +30°; Pan: -90° do +90°

Največja nadzorna hitrost (nagib) 300°/s

Razpon kotnih vibracij ±0,005°

Daljinski upravljalnik in prenos slike

Delovna frekvenca 902–928MHz (samo FCC), 2,400–2,4835GHz, 5,725–5,850GHz

Oddajna moč (EIRP) FCC: ≤33dBm, CE: ≤20dBm@2,4G，≤14dBm@5,8G, SRRC：≤20dBm@2,4G，≤33dBm@5,8G/5,7G

Največja razdalja prenosa (neovirano, brez motenj) FCC: 9,3 milj (15 km), CE: 5 milj (8 km)

Zaslon 2048x1536 60fps

Baterija 5800 mAh

Čas delovanja ~3 ure (največja svetlost), ~4,5 ure (50 % svetlost)

Čas polnjenja 120 minut

Notranji pomnilnik ROM 128 GB

Senzorski sistem

Tip senzorskega sistema Vsesmerni sistem zaznavanja

Naprej Natančno merilno območje: 0,5–18 m, Učinkovita hitrost zaznavanja: <12 m/s, Vidni kot: Vodoravno: 60°, Navpično: 80°

Nazaj Natančno merilno območje: 0,5–16 m, Učinkovita hitrost zaznavanja: <12 m/s, Vidni kot: Vodoravno: 60°, Navpično: 80°

Navzgor Natančno merilno območje: 0,5–10 m, Učinkovita hitrost zaznavanja: <5 m/s, Vidni kot: Vodoravno: 65°, Navpično: 50°

Navzdol Natančno merilno območje: 0,5–10 m, Učinkovita hitrost zaznavanja: <5 m/s, Vidni kot: vodoravno: 100°, navpično: 80°

Leva in desna Natančno merilno območje: 0,5–10 m, Učinkovita hitrost zaznavanja: <5 m/s, Vidni kot: vodoravno: 65°, navpično: 50°

Delovno okolje Naprej, nazaj in ob straneh: površina z jasnim vzorcem in ustrezno osvetlitvijo (luks > 15); Navzgor: zazna razpršene odsevne površine (>20 %) (stene, drevesa, ljudje itd.); Navzdol: površina z jasnim vzorcem in ustrezno osvetlitvijo (lux > 15) Zazna razpršene odsevne površine (>20 %) (stene, drevesa, ljudje itd.)

EVO II Dual 640T RTK termalna kamera

Senzor Nehlajen mikrobolometer VOx

Objektiv FOV H33°V26°, goriščna razdalja 13 mm

Zoom 1-16x

Velikost pikslov 12 μm

Razpon valovnih dolžin 8 - 14 μm

Temperaturno območje Način visokega ojačenja: -20° do +150°, način nizkega ojačenja: 0° do +550°

Natančnost merjenja temperature ±3℃ ali ±3% odčitka (kar je večje) @Okoljska temperatura-20℃~60℃

Natančna temperatura

merilna razdalja 2-20 metrov

Video ločljivost 640x512@25fps

Video format MOV/MP4 (podpora H.264/H.265)

Ločljivost kamere Infrardeči način: 640*512, način slika v sliki: 1920*1080, 1280*720

Foto način Posamezen posnetek, zaporedno fotografiranje: 3/5 slik, 3 je privzeto, časovni zamik: JPG: 2 s/5 s/7 s/10 s/20 s/30 s/60 s

Format fotografije JPG (z datoteko irg)

Vizualna kamera EVO II Dual 640T RTK V3

Senzor 1/1,28"(0,8") CMOS; 50 milijonov efektivnih slikovnih pik

Objektiv FOV: 85°, ekvivalent formata 35 mm, goriščna razdalja: 23 mm, zaslonka: f/1,9, razpon ostrenja: 0,5 m do neskončnosti (s samodejnim ostrenjem)

ISO območje Video: 100-64000, fotografija: 100-6400

Hitrost zaslonke Način fotografiranja: 1/8000 ~ 8 s, Drugo: 1/8000 ~ 1/hitrost sličic

Zoom 1–16x (do 4x brez izgub)

Foto način En posnetek/zaporedno fotografiranje/AEB/časovni zamik/HDR slikanje

Največja velikost fotografije 8192*6144（4:3）4096*3072（4:3）3840x2160（16:9）

Format slike JPG (privzeto) / DNG / JPG+DNG

Video format MOV/MP4

Video ločljivost 3840x2160P60/P50/P48/P30/P25/P24, 2720x1528P60/P50/P48/P30/P25/P24, 1920x1080P60/P50/P48/P30/P25/P24

Največja bitna hitrost 80Mbps

Podprt datotečni sistem FAT32/exFAT

Baterija

Zmogljivost 7100 mAh

Napetost 11,55 V

Tip baterije LiPo 3S

Energija 82 Wh

Utež 365 g

Temperaturno območje polnjenja 5 ℃ do 45 ℃

Temperatura in vlažnost skladiščenja -10~30 ℃，65±20 %RH

Priporočena temperatura skladiščenja 22-28 ℃

Največja moč polnjenja 93 W

Čas polnjenja 90 minut

Polnilec

Vnos 100-240 V, 50/60 Hz, 1,5 A

Izhod 13,2 V ⎓ 5 A, 5 V ⎓ 3 A 9 V 2 A 12 V 1,5 A

Napetost 13,2±0,1V

Nazivna moč 66 W

Multi-polnilnik

Napetost 13,2 V

Temperaturno območje polnjenja 5 ℃ do 45 ℃
