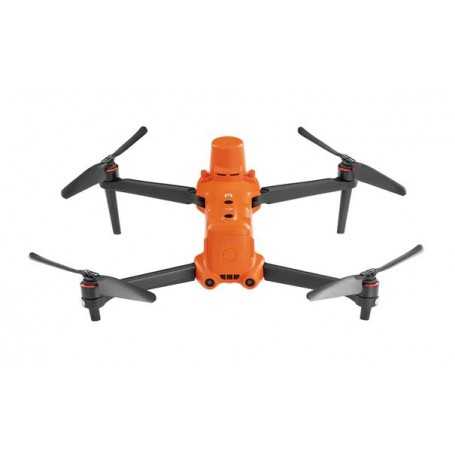

Autel EVO II Dual 640T RTK V3 drons

• 2023. gada jaunākā versija!
• Nav nepieciešams GSP
• Atbalsta visas ar NTRIP saderīgas bāzes stacijas.
• Autel Explorer kartēšanai
• Divas kameras: augstas izšķirtspējas termoattēlu kamera un jauns Sony 0,8 collu 50 megapikseļu RYYB sensors.
• Vairākas krāsu paletes
• Autel Skylink 2.0 15 km video pārraide
• Autel Smart Controller V3 7,9 collu OLED ekrāns
• 2. klāja tiešraides straume jebkur
• 38 min lidojuma laiks
• 360° šķēršļu izvairīšanās
• Pārnēsājams un viegli lidojams

Autel jaunākais EVO II Pro Dual 640T RTK V3 komplekts integrē pilnīgi jaunu RTK moduli 2023. gadam, kas nodrošina reāllaika centimetru līmeņa pozicionēšanas datus trīs minūtēs un atbalsta pēcapstrādes kinemātiku (PPK). Lidmašīna var ierakstīt oriģinālos satelītnovērošanas datus, kameras ekspozīcijas parametrus un daudz ko citu. Pozicionēšanas sistēma atbalsta RTK bāzes staciju un NTRIP RTK tīklu, kas palīdz sasniegt precīzu un stabilu datu ieguvi sarežģītās darbības vidēs.

Autel Explorer kartēšanai

Izveidojiet taisnstūra vai daudzstūra misijas, nepārtraukti ieslēdzot stūrus. Atbalsta dubultā režģa kartēšanu papildu leņķiem

Vairāku NTRIP profila saglabāšana : atkārtotām datu iegūšanas misijām varat ierakstīt drona iepriekšējās fotografēšanas pozīcijas. Visas kardānas, kameras un gaisa kuģa kustības tiks atkārtotas, tādējādi iegūstot pilnu ierakstu par visu misiju.

Fotoattēlu pavairošana : atkārtojamām misijām varat ierakstīt drona iepriekšējos fotografēšanas parametrus. Kardāna, kameras un kustības iestatījumi tiks replicēti, ļaujot misijas viegli dublēt.

Vairāku akumulatoru misijas : lietojumprogramma Explorer ļauj lietotājam izveidot un saglabāt vairākus NTRIP profilus dažādām vietām, lai viņiem nebūtu manuāli jāievada jauns lidojuma plāns katrai jaunai atrašanās vietai.

Divas kameras: precīza temperatūras mērīšana

EVO II Dual 640T RTK V3 ir aprīkots ar augstas izšķirtspējas termiskās attēlveidošanas kameru un pilnīgi jaunu Sony 0,8 collu 50 megapikseļu RYYB sensoru.

Augstas izšķirtspējas termiskās attēlveidošanas sensors

Aprīkots ar 640x512 augstas izšķirtspējas termiskās attēlveidošanas kameru ar 13 mm fokusa attāluma objektīvu un 16x digitālo tālummaiņu, ir viegli novērot tālus mērķus. Sistēma izmanto jaunu attēlu apstrādes algoritmu, padarot termiskās attēlveidošanas detaļas skaidrākas un pamanāmākas nekā konkurenti ar līdzīgu izšķirtspēju un aparatūru.

Precīza temperatūras mērīšana

EVO II Dual 640T RTK V3 var precīzi noteikt siltuma avotus 2-20 metru attālumā. Izmantojot infrasarkanās temperatūras mērīšanas kompensācijas algoritmu, 640T RTK var regulēt temperatūras novirzes 3 grādu robežās pēc Celsija.

Tuviniet sīkāku informāciju

16x tuvināt, lai iegūtu sīkāku informāciju : EVO II Pro V3 atbalsta 4x bezzudumu tālummaiņu un 16x digitālo tālummaiņu. Iegūstiet skaidru informāciju no tālākas vietas bez aizdomām.

Skylink 2.0 video pārraide

EVO II PRO V3 ir jaunināts ar Autel jauno skylink 2.0 video pārraides tehnoloģiju.

15 KM HD video pārraide QHD Kritiskas detaļas ar QHD video 1 km rādiusā

2.4G/5.8G Mazāk signāla pārtraukumu un uzlabotas prettraucējumu iespējas.

360° šķēršļu novēršana

Aprīkots ar 19 sensoru grupām, ieskaitot 12 vizuālos sensorus, galveno kameru, ultraskaņu, IMU un citus sensorus, kas ļauj izveidot trīsdimensiju kartes un plānot ceļu reāllaikā.

Drošs un izturīgs

Ātra izvietošana : EVO II Pro RTK V3 bez satraukuma aizņem 45 sekundes no palaišanas līdz pacelšanās brīdim.

Maksimālā vēja pretestība 27 jūdzes stundā, maksimālais lidojuma laiks 38 min

Nav piespiedu atjauninājumu : EVO II Pro RTK V3 nav nepieciešama jaunākā aparatūras vai lietotnes versija, lai sāktu darbu.

Bez lidošanas zonām : EVO II Pro V3 nav lidošanas zonu, un tas netraucēs pilotam pacelties. (Lūdzu, lidojiet droši un skatiet vietējos likumus un noteikumus.)

Autel Smart Controller V3

7,9 collu 2000 nit augsta spilgtuma ekrāns ir skaidri redzams pat tiešos saules staros. Pielāgotā Android sistēma nodrošina papildu elastību, izmantojot trešās puses lietotnes, un IP43 vērtējums nodrošina veiktspēju visos laikapstākļos.

Apraide ar 2. tiešraidi

EVO II Pro RTK V3 atbalsta vairāku portu HDMI reāllaika izvadi, lai atbilstu projekcijas uzraudzības un tiešraides straumēšanas prasībām ar Live Deck 2.

- EVO II Dual 640T RTK V3 komplekts -

Lidmašīna *1 (iekļauts akumulators, propelleris, kardāna vāciņš, 32G SD karte)

Tālvadības pults*1

Rezerves propelleri*2 pāri

Rezerves akumulators*2

Akumulatora lādētājs+barošanas kabelis*1

Automašīnas lādētājs*1

Vairāku lādētāju*1

RC lādētājs *1

RC uzlādes kabelis*1

Rezerves vadības svira (pāris)*1

RC aizsardzības futrālis*1

RC štrope*1

Pagarināts porta vāks*1

Aizsarga futrālis*1

Īsā rokasgrāmata

Autel EVO 2 Dual 640T RTK V3 Specs

Lidmašīna

Svars (ar propelleriem, akumulatoru un RTK moduli) 1250 g ± 0,5 g ( EVO II Dual 640T RTK V3)

Maksimālais pacelšanās svars 4,41 mārciņas+ (1999 g)

Izmērs (L*P*A) Salocīts: 230*130*143mm; 9,1*5,1*5,6 collas, nesalocīts: 457*558*143mm; 18*22*5,6 collas

Riteņu bāze 397 mm

Maksimālais apkalpošanas griestu augstums 7000 m

Maksimālais pacelšanās ātrums 8 m/s (smieklīgi)

Maksimālais nolaišanās ātrums 4 m/s (smieklīgi)

Maksimālais horizontālā lidojuma ātrums 20 m/s (smieklīgi)

Maksimālais lidojuma attālums (bez vēja) 21 km

Maksimālais leņķiskais ātrums 120°/s

Maksimālais slīpuma leņķis 33° (smieklīgi)

Maksimālais lidojuma laiks 36 min

Maksimālais lidošanas laiks (bez vēja) 32 min

Darba temperatūras diapazons 14°F līdz 104°F (-10℃ ~ 40℃)

Maksimāla vēja pretestība 27 jūdzes stundā, 12 m/s (pacelšanās un nosēšanās)

Darbības biežums 902–928 MHz (tikai FCC), 2,400–2,4835 GHz, 5,725–5,850 GHz

Pārraides jauda (EIRP) 900 M FCC/ ISED: ≤ 31 dBm, 2,4 G FCC/ ISED ：≤32 dBm SRRC/CE/MIC/RCM：≤20 dBm, 5,8 G FCC/ISED/SRRC/MIC：≤33 dBm 4 dBm

Lidināšanas precizitāte Kad RTK ir iespējots un darbojas normāli: Vertikāli: ±0,1 m; Horizontāli: ±0,1 m Vertikāli: ±0,1 m (kad vizuālā pozicionēšana darbojas normāli); ±0,5 m (ja GNSS darbojas normāli) Horizontāli: ±0,3 m (ja vizuālā pozicionēšana darbojas normāli); ±1,5 m (ja GNSS darbojas normāli)

Attēla pozīcijas kompensācija Kameras centra pozīcija attiecībā pret gaisa A-RTK antenas fāzes centru zem ķermeņa asu sistēmas: (-2,63, 0,31, 83,5) mm un fotoattēla EXIF koordinātas ir kompensētas. Virsbūves asu sistēmas pozitīvā XYZ ass norāda attiecīgi uz lidmašīnas priekšpusi, pa labi un apakšu.

Iekšējā glabātuve 8 GB

SD atmiņa maks. atbalsts 256 GB (UHS-3 vai 10. klase)

GNSS

Vienas frekvences augstas jutības GNSS GPS+BeiDou+Galileo (Āzija) GPS+GLONASS+Galileo (citi apgabali)

Daudzfrekvenču daudzsistēmu augstas precizitātes RTK GNSS Izmantotie frekvenču punkti: GPS: L1/L2; GLONASS: L1/L2; BeiDou: B1/B2; Galileo: E1/E5, pirmās pozicionēšanas laiks: < 50 s; Pozicionēšanas precizitāte: vertikāli 1,5 cm + 1 ppm (RMS); Horizontāli 1 cm + 1 ppm (RMS) 1 ppm nozīmē, ka kļūda palielinās par 1 mm uz katru 1 km, ko lidmašīna pārvietojas

Gimbal

Gimbal 3 asu stabilizācija

Mehāniskais diapazons Slīpums: -135° līdz +45°; Panna: -100° līdz +100°

Regulējams rotācijas diapazons Slīpums: -90° līdz +30°; Panna: -90° līdz +90°

Maksimālais vadības ātrums (slīpums) 300°/s

Leņķisko vibrāciju diapazons ±0,005°

Tālvadības pults un attēlu pārraide

Darbības biežums 902–928 MHz (tikai FCC), 2,400–2,4835 GHz, 5,725–5,850 GHz

Pārraides jauda (EIRP) FCC：≤33dBm, CE：≤[email protected]，≤[email protected], SRRC：≤[email protected]，≤[email protected]/5.7G

Maksimālais pārraides attālums (bez šķēršļiem, bez traucējumiem) FCC: 9,3 jūdzes (15 km), CE: 5 jūdzes (8 km)

Displeja ekrāns 2048x1536 60 kadri sekundē

Akumulators 5800 mAh

Darbības laiks ~3 stundas (maksimālais spilgtums), ~4,5 stundas (spilgtums 50%)

Uzlādes laiks 120 minūtes

Iekšējā glabātuve ROM 128 GB

Sensoru sistēma

Sensoru sistēmas tips Daudzvirzienu sensoru sistēma

Uz priekšu Precīzs mērījumu diapazons: 0,5-18 m, Efektīvais uztveršanas ātrums:<12m/s, Skata leņķis: Horizontāli: 60°, Vertikāli: 80°

Atpakaļ Precīzu mērījumu diapazons: 0,5-16 m, Efektīvais uztveršanas ātrums:<12m/s, Skata leņķis: Horizontāli: 60°, Vertikāli: 80°

Uz augšu Precīzs mērījumu diapazons: 0,5-10 m, Efektīvais uztveršanas ātrums: <5m/s, Skata leņķis: Horizontāli: 65°, Vertikāli: 50°

Uz leju Precīzs mērījumu diapazons: 0,5-10 m, Efektīvais uztveršanas ātrums: <5m/s, Skata leņķis: horizontāls: 100°, vertikāls: 80°

Pa kreisi un pa labi Precīzu mērījumu diapazons: 0,5-10 m, Efektīvais uztveršanas ātrums: <5m/s, Skata leņķis: horizontāls: 65°, vertikāls: 50°

Darbības vide Uz priekšu, uz aizmuguri un sāniem: virsma ar skaidru zīmējumu un atbilstošu apgaismojumu (lukss > 15); Uz augšu: nosaka difūzās atstarojošās virsmas (>20%) (sienas, koki, cilvēki utt.); Uz leju: virsma ar skaidru zīmējumu un pietiekamu apgaismojumu (lukss > 15) Atklāj izkliedētas atstarojošas virsmas (>20%) (sienas, koki, cilvēki utt.)

EVO II Dual 640T RTK termokamera

Sensors Nedzesēts VOx mikrobolometrs

Objektīvs FOV H33°V26°, fokusa attālums 13mm

Tālummaiņa 1-16x

Pikseļu izmērs 12 μm

Viļņa garuma diapazons 8 - 14 μm

Temperatūras diapazons Augsta pastiprinājuma režīms: no -20° līdz +150°, zema pastiprinājuma režīms: no 0° līdz +550°

Temperatūras mērīšanas precizitāte ±3℃ vai ±3% no rādījuma (atkarībā no tā, kurš ir lielāks) @vides temperatūra -20℃~60℃

Precīza temperatūra

mērīšanas attālums 2-20 metri

Video izšķirtspēja 640x512@25 kadri/s

Video formāts MOV/MP4 (atbalsts H.264/H.265)

Kameras izšķirtspēja Infrasarkanais režīms: 640*512, režīms Attēls attēlā: 1920*1080, 1280*720

Fotoattēlu režīms Viens kadrs, sērijveida uzņemšana: 3/5 kadri, 3 ir noklusējuma, Time Lapse: JPG: 2s/5s/7s/10s/20s/30s/60s

Fotoattēlu formāts JPG (ar irg failu)

EVO II Dual 640T RTK V3 vizuālā kamera

Sensors 1/1,28"(0,8") CMOS; 50 M efektīvie pikseļi

Objektīvs FOV: 85°, 35 mm formāta ekvivalents fokusa attālums: 23 mm, apertūra: f/1,9, fokusa diapazons: no 0,5 m līdz bezgalībai (ar automātisko fokusu)

ISO diapazons Video: 100-64000, Foto: 100-6400

Slēdža ātrums Fotoattēlu režīms: 1/8000 ~ 8s, Cits: 1/8000 ~ 1/kadru nomaiņas ātrums

Tālummaiņa 1-16x (līdz 4x bezzudumu tālummaiņa)

Fotoattēlu režīms Viens kadrs/Sērijveida uzņemšana/AEB/Time Lapse/HDR attēlveidošana

Maksimālais fotoattēla izmērs 8192*6144 (4:3) 4096*3072 (4:3) 3840x2160 (16:9)

Attēla formāts JPG (noklusējums) / DNG / JPG+DNG

Video formāts MOV / MP4

Video izšķirtspēja 3840x2160P60/P50/P48/P30/P25/P24, 2720x1528P60/P50/P48/P30/P25/P24, 1920x1080P60/P50/P48/P30/P4

Maksimālais bitu pārraides ātrums 80 Mbps

Atbalstītā failu sistēma FAT32/exFAT

Akumulators

Jauda 7100 mAh

spriegums 11,55 V

Baterijas Tips LiPo 3S

Enerģija 82 Wh

Svars 365 g

Uzlādes temperatūras diapazons 5℃ līdz 45℃

Uzglabāšanas temperatūra un mitrums -10-30℃，65±20 %RH

Ieteicamā uzglabāšanas temperatūra 22-28℃

Maksimālā uzlādes jauda 93 W

Uzlādes laiks 90 minūtes

Lādētājs

Ievade 100–240 V, 50/60 Hz, 1,5 A

Izvade 13,2 V ⎓ 5 A, 5 V⎓3 A 9 V⎓2A 12 V⎓1,5 A

spriegums 13,2±0,1 V

Nominālā jauda 66 W

Vairāku lādētāju

spriegums 13,2 V

Uzlādes temperatūras diapazons 5℃ līdz 45℃
