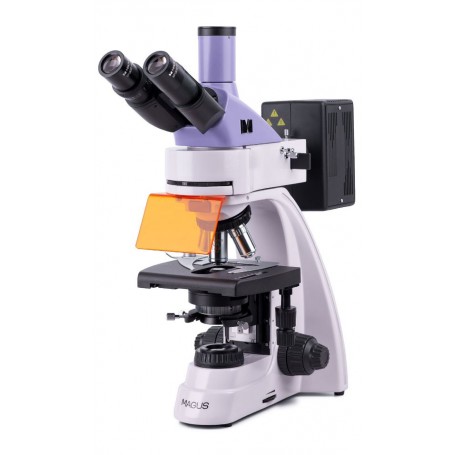

Fluorescenčný mikroskop MAGUS Lum 400

Fluorescenčný mikroskop MAGUS Lum 400 je určený na diagnostiku a výskum metódami fluorescenčnej (odrazené svetlo) a svetlého poľa (prepustené svetlo). Techniky tmavého poľa, fázového kontrastu a polarizácie možno použiť s voliteľným vybavením. Oblasti použitia fluorescenčného mikroskopu: analýza DNA, štúdium patogénov, sanitárny a epidemiologický dohľad, forenzné vyšetrenie atď.

Optika

Toto je trinokulárny mikroskop: Binokulárna hlava je naklonená o 30° a digitálny fotoaparát (nie je súčasťou dodávky) je nainštalovaný v trinokulárnom tubuse. Keďže tubusy okulárov sú otočné o 360°, je ľahké ich prispôsobiť výške používateľa.

Do otočného okuláru je možné nainštalovať päť objektívov. Súčasťou sú štyri achromatické objektívy s nekonečným plánom. Jeden z nich, fluo objektív so 40-násobným zväčšením, je určený na fluorescenčné pozorovania. Objektívy 4x, 10x a 100x sa používajú pre techniku mikroskopie v jasnom poli. Do voľnej štrbiny revolverového nosiča objektívov je možné namontovať ďalší objektív, aby sa dosiahlo mimoriadne zväčšenie v rámci rozsahu zväčšenia mikroskopu.

Revolverový nosič objektívov s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektív vložený do optickej dráhy.

Osvetlenie

Zdrojom odrazeného svetla je 100W ortuťová výbojka. Je umiestnená vo vnútri lampy, čo zabezpečuje efektívny odvod tepla: Lampa sa neprehrieva ani počas dlhých hodín prevádzky. Lampa môže byť vycentrovaná pozdĺž troch osí, aby sa zabezpečilo optimálne osvetlenie pracovnej plochy. Ak ju potrebujete vymeniť, bude pomerne jednoduché vybrať a nainštalovať žiarovku. Ortuťová výbojka je vhodná pre fluorescenčné farbivá, pretože má diskrétne vrcholy. Iluminátor odrazeného svetla obsahuje štyri excitačné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

Zdroj prepusteného svetla: 30W halogénová žiarovka. Je dostatočne jasný na prácu s akýmkoľvek objektívom akéhokoľvek zväčšenia. Vďaka farebnej teplote osvetlenia nebudú oči namáhať ani dlhé pozorovania. Súčasťou osvetľovacieho systému je aj kondenzátor. Má slot pre posúvač (fázový kontrast alebo tmavé pole).

V prechádzajúcom a odrazenom svetle môžete nastaviť metódu osvetlenia Köhler. Pri takomto nastavení osvetlenia nedochádza k stmavnutiu na okrajoch, vzorka je jasne viditeľná a artefakty obrazu sú odstránené.

Pódium a mechanizmus zaostrovania

Mikroskop je vybavený ergonomicky navrhnutým stolíkom bez polohovacieho stojana. Pri pozorovaní v odrazenom svetle sa na stolík umiestni čierna doska stolíka na odstránenie rozptýleného svetla. Držiak na preparát je odnímateľný a v prípade potreby ho možno vybrať uvoľnením dvoch skrutiek. Zaostrovacie gombíky sú koaxiálne a nachádzajú sa na každej strane mikroskopu. Hrubé zaostrovanie má aretačný gombík a nastavenie napätia a jemné zaostrovanie sa používa na nastavenie zaostrenia.

Príslušenstvo

Mikroskop MAGUS Lum 400 je možné vybaviť ďalším príslušenstvom: digitálny fotoaparát, zariadenie na fázový kontrast, polarizačné zariadenie, kondenzor tmavého poľa, okuláre a objektívy, posúvače tmavého poľa a fázového kontrastu. Pre meracie objekty je možné konfiguráciu doplniť kalibračným posúvačom.

Kľúčové vlastnosti:

• Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole v prechádzajúcom svetle
• Ďalšie výskumné metódy s voliteľným príslušenstvom: fázový kontrast, jednoduchá polarizácia, tmavé pole
• Trinokulárna hlava s trinokulárnou trubicou na montáž digitálneho fotoaparátu; Okulárové tubusy otočné o 360°
• Nekonečné achromatické objektívy vrátane fluo objektívu
• Zdroj odrazeného svetla: 100W ortuťová výbojka, zdroj prepusteného svetla: 30W halogénová žiarovka
• Metóda Köhlerovho osvetlenia v prechádzajúcom a odrazenom svetle
• Fluorescenčné filtre: ultrafialové (UV), fialové (V), modré (B), zelené (G)
• Ergonomický stolík s odnímateľným držiakom na vzorky a bez polohovacieho stojana

Súprava obsahuje:

• Základňa s príkonom, zdrojom prepusteného svetla a kondenzorom, zaostrovacím mechanizmom, stolíkom a revolverovým nosičom objektívov
• Iluminátor s odrazeným svetlom
• Ortuťová lampa
• Trinokulárna hlava
• Nekonečný plan achromatický objektív: PL 4x/0,10 WD 19,8 mm
• Nekonečný plan achromatický objektív: PL 10x/0,25 WD 5,0 mm
• Nekonečný plan achromatický objektív, fluo: PL FL 40x/0,85 (odpružený) WD 0,42 mm
• Nekonečný achromatický objektív: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22 mm s dlhým reliéfom oka (2 ks)
• UV štít
• C-mount adaptér 1x
• Imbusový kľúč
• Napájanie ortuťovej lampy
• Napájací kábel
• Napájací kábel iluminátora s odrazeným svetlom
• Prachový kryt
• Návod na použitie a záručný list

technické údaje

ID produktu 82904

Značka MAGUS

Záruka 5

EAN 5905555018140

Rozmer balenia (DxŠxV) 45,2x30,2x96

Prepravná hmotnosť 16.5

Typ biologický, svetelný/optický

Hlavový trinokulárny

Hlava trysky Gemel (Siedentopf, 360° rotácia)

Uhol sklonu hlavy 30°

Zväčšenie, x 40–1000 základné (*voliteľné: 40–1250/1500/2000/2500)

Priemer tubusu okuláru, mm 30

Okuláre 10x/22mm, očný reliéf: 10mm (*voliteľné: 10x/22mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektívy infinity plan achromatické a fluo objektívy: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olej); parfokálna vzdialenosť 45 mm (*voliteľné: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Otočný nosič objektívov pre 5 objektívov

Pracovná vzdialenosť, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10x); 0,46 (60 x)

Interpupilárna vzdialenosť, mm 48 – 75

Plošina, mm 180x150

Rozsah pohybu stolíka, mm 75/50

Stolička je vybavená dvojosovým mechanickým stolíkom, bez polohovacieho stojana

Kondenzátor Abbe kondenzor, NA 1.25, stredovo nastaviteľný, výškovo nastaviteľný, nastaviteľná apertúrna clona, štrbina pre posuvník tmavého poľa a posuvník fázového kontrastu, rybinové upevnenie

Membránová nastaviteľná apertúrna clona, nastaviteľná clona irisového poľa

Koaxiálne zaostrovanie, hrubé zaostrovanie (21 mm, 39,8 mm/kruh, s uzamykacím gombíkom a gombíkom na nastavenie napätia) a jemné zaostrovanie (0,002 mm)

Osvetlenie fluorescenčné, halogénové

Regulácia jasu áno

Napájanie AC sieť, 85–265V, 50/60Hz

Typ svetelného zdroja odrazené svetlo: 100W ortuťová výbojka; prenášané svetlo: 12V/30W halogénová žiarovka

Rozsah prevádzkových teplôt,°C 5...+35

Schopnosť pripojiť ďalšie vybavenie zariadenia na fázový kontrast (kondenzátor a objektívy), kondenzátor tmavého poľa (suchý alebo olejový), polarizačné zariadenia (polarizátor a analyzátor), posuvník tmavého poľa

Skúsení používatelia na používateľskej úrovni, profesionáli

Zložitá úroveň náročnosti montáže a inštalácie

Filtre fluorescenčného modulu: ultrafialové (UV), fialové (V), modré (B), zelené (G)

Fluorescenčný filter: typ filtra, excitačná vlnová dĺžka/dichroické zrkadlo/emisná vlnová dĺžka ultrafialové (UV), 320–380 nm/425 nm/435 nm; fialová (V), 380–415nm/455nm/475nm; modrá (B), 450–490nm/505nm/515nm; zelená (G), 495–555nm/585nm/595nm

Aplikačné laboratórium/medicína

Umiestnenie osvetlenia duálne

Metóda výskumu svetlé pole, fluorescencia

Vrecúško/puzdro/vrecko v súprave protiprachového krytu
