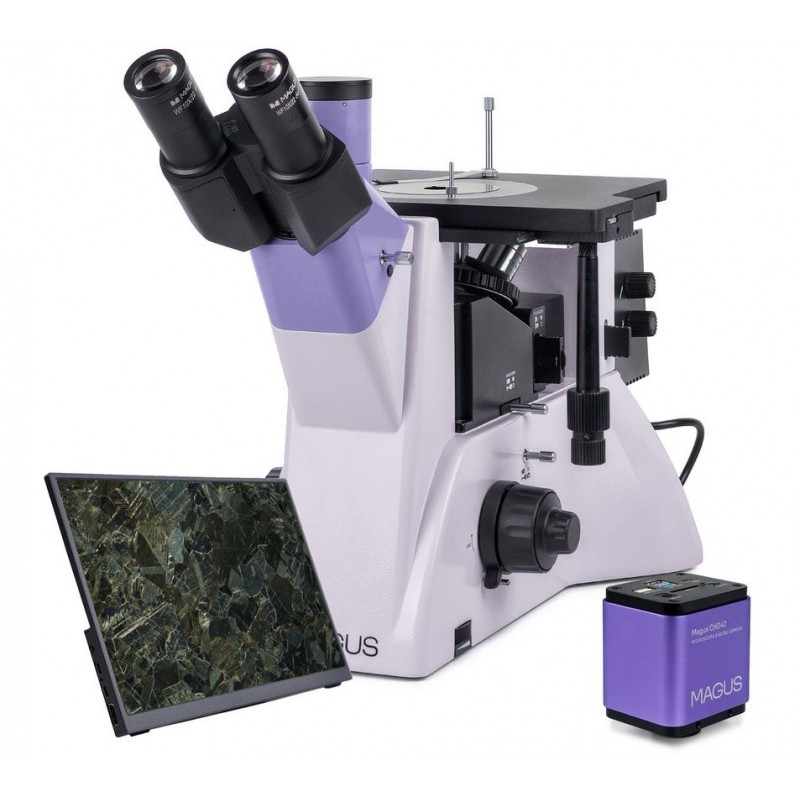

Magus Metal VD700 BD LCD metalurgický inverzný digitálny mikroskop (83039)

Magus Metal VD700 BD LCD metalografický invertovaný digitálny mikroskop (83039)

Tento pokročilý invertovaný metalografický mikroskop je navrhnutý pre profesionálnu analýzu materiálov v priemyselnom, výskumnom a akademickom prostredí. Umožňuje detailné skúmanie kovov, zliatin, polovodičov a ďalších nepriehľadných vzoriek vrátane veľkých a ťažkých objektov do 2 kg. Systém integruje vysokokvalitnú digitálnu kameru a samostatný monitor na vizualizáciu v reálnom čase. Vďaka všestranným pozorovacím technikám a robustnej konštrukcii je vhodný pre náročné laboratórne a kontrolné aplikácie.

Všeobecný popis

Mikroskop má invertovaný dizajn, kde je otočný revolver umiestnený pod vzorkou a pozorovanie prebieha v odrazenom svetle. Podporuje techniky svetlého poľa, tmavého poľa a polarizovaného svetla. Systém sa široko využíva vo fabrikách, laboratóriách, univerzitách a výskumných centrách na štrukturálnu analýzu a kontrolu.

Digitálna kamera

Priložená digitálna kamera MAGUS CHD40 disponuje 8 MP snímačom a podporuje automatické prepínanie medzi 4K (3840×2160 px) a Full HD (1920×1080 px) v závislosti od pripojeného displeja. Ponúka viacero možností pripojenia vrátane HDMI, USB 3.0 a Wi-Fi.

• HDMI pripojenie umožňuje priame použitie s monitorom, TV alebo projektorom bez PC
• USB 3.0 a Wi-Fi umožňujú pripojenie k počítaču
• Plynulé nahrávanie videa pri 30 fps bez oneskorenia alebo výpadkov snímok
• Vysokokvalitné snímky s vynikajúcimi detailmi a presnou reprodukciou farieb
• Snímač SONY Exmor/Starvis CMOS zabezpečuje nízky šum a vysokú citlivosť aj pri slabom osvetlení
• Vstavaný softvér podporuje snímanie obrázkov, nahrávanie videa, úpravy a merania

Monitor

Monitor MAGUS MCD40 je navrhnutý na bezproblémovú integráciu s mikroskopickým systémom.

• 13.3-inch displej s IPS maticou pre široké pozorovacie uhly
• 4K rozlíšenie (3840×2160 px) pre ostré a živé snímky
• Presná reprodukcia farieb aj pri pohľade z uhla
• Možnosť montáže na stojan, pripojenie ku kamere alebo upevnenie na mikroskop

Optický systém

Hlava mikroskopu môže byť inštalovaná v štandardnej orientácii alebo otočená o 180° pre väčšiu flexibilitu. Obsahuje trinokulárnu tubu a bočný port pre kameru, čo umožňuje viacero možností montáže kamier a displejov.

• Možnosti rozdelenia lúča: 50:50 a 100:0 (hlava), 100:0 a 0:100 (telo)
• Päťpolohový revolver umiestnený pod vzorkou
• Objektívy BD s dlhým pracovným rozsahom optimalizované pre svetlé a tmavé pole
• Štyri objektívy v balení, jeden slot navyše k dispozícii

Osvetlenie

50W halogénový zdroj svetla poskytuje teplé, pohodlné osvetlenie vhodné na dlhé pozorovania.

• Nastaviteľný jas a vysoká intenzita svetla pre všetky techniky
• Köhlerovo osvetlenie podporované pomocou apertúrnej a poľovej clony
• Zdroj svetla je možné centrovať v troch osiach
• Integrované zariadenia pre polarizáciu a tmavé pole

Stolík a zaostrovanie

Stolík je navrhnutý pre veľké a ťažké vzorky, zabezpečuje stabilitu a presné polohovanie.

• Rozmery stolíka: 242 × 200 mm
• Otočná platňa stolíka (Ø130 mm) s vymeniteľnými otvormi: 10 mm, 20 mm, 30 mm
• Dvojosový mechanický pohyb (X/Y)
• Koaxiálne makro- a mikro-zaostrovacie gombíky na oboch stranách
• Hrubé zaostrovanie s možnosťou nastavenia tuhosti a aretácie
• Presnosť jemného zaostrovania: 0,002 mm

Príslušenstvo a rozšíriteľnosť

Mikroskop je možné rozšíriť o ďalšie príslušenstvo ako okuláre, objektívy, digitálne kamery a kalibračné sklíčka pre rozšírenie funkčnosti.

Kľúčové vlastnosti

• Vhodný pre veľké a ťažké vzorky do 2 kg
• Pozorovanie v svetlom poli, tmavom poli a polarizovanom svetle
• Otočná hlava mikroskopu (180°)
• Viacero možností montáže kamery a monitora
• Výkonné 50W halogénové osvetlenie s Köhlerovým nastavením
• Rozšíriteľný systém s voliteľným príslušenstvom

Obsah balenia

• Digitálna kamera MAGUS CHD40 s príslušenstvom (HDMI kábel, USB kábel, Wi-Fi adaptéry, SD karta, myš, napájací adaptér, softvér)
• LCD monitor MAGUS MCD40
• Základňa mikroskopu so zaostrovacím systémom, stolíkom a revolverom
• Osvetľovač pre odrazené svetlo
• Trinokulárna hlava
• Planachromatické objektívy: 5x, 10x, 20x, 50x
• Dva okuláre 10x/22 mm
• C-mount adaptér
• Náradie, napájací kábel, prachový kryt, dokumentácia

Voliteľné príslušenstvo (na požiadanie)

• Ďalšie okuláre (10x so stupnicou, 12,5x, 15x, 20x, 25x)
• Ďalšie objektívy (40x, 60x, 80x, 100x suché)
• Kalibračné sklíčko

Technické špecifikácie

• ID produktu: 83039
• Značka: MAGUS
• Záruka: 5 rokov
• Rozsah zväčšenia: 50x – 500x (rozšíriteľné až na 2500x)
• Hlava: trinokulárna, Siedentopf, sklon 45°, otočná o 180°
• Vzdialenosť medzi zrenicami: 48–75 mm
• Okuláre: 10x/22 mm
• Objektívy: infinity planachromatické BD (5x, 10x, 20x, 50x)
• Revolver: 5-polohový
• Pracovné vzdialenosti: 9,7 mm (5x) až 0,4 mm (100x)
• Osvetlenie: halogén, 12V / 50W
• Filtre: zelený, modrý, žltý, matný
• Napájanie: AC 110–220V, DC 5–12V/1A (Type-C)
• Prevádzková teplota: typicky 5°C až 35°C
• Snímač kamery: SONY Exmor/Starvis CMOS, 8 MP
• Maximálne rozlíšenie: 3840×2160 px
• Rozhrania: HDMI, USB 3.0, Wi-Fi
• Monitor: 13,3", IPS, 4K rozlíšenie, 16:9
• Jas: 400 cd/m²
• Kontrastný pomer: 1000:1
• Pozorovacie uhly: 178° horizontálne / 178° vertikálne
• Typ montáže: C-mount
• Snímková frekvencia: 30 fps (Full HD a 4K podľa rozhrania)
• Podporované systémy: Windows, macOS, Linux

Ďalšie informácie

• Navrhnuté pre skúsených používateľov a profesionálov
• Vhodné pre metalografické aplikácie
• Obsahuje príslušenstvo pre tmavé pole a polarizáciu
• Dodávané s ochranným prachovým krytom
• Vyžaduje opatrnú montáž a inštaláciu
